应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 化学化工区 » 催化 » 理论交流 » 晶面暴露与催化剂的可还原性（H2-TPR）之间的联系
311/4返回列表1234下一页
查看: 4909  |  回复: 30
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

催化达人

金虫 (著名写手)

[求助] 晶面暴露与催化剂的可还原性（H2-TPR）之间的联系

小硕做了不同形貌Mn2O3，其XRD完全相同,TPR不尽相同。敢问是不是由于形貌不同导致晶面暴露程度不同，优势晶面暴露多的催化剂TPR峰靠前？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
Just do it，done is better than perfect
1楼 2012-12-13 10:42:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

dailun20

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
missu001: 金币+5, 感谢回帖，欢迎讨论 2012-12-14 10:05:31
催化达人: 金币+5, ★★★★★最佳答案, 大神啊 膜拜！ 我的这篇文章就差结论分析了 头疼！打算投化工学报，还望多多指教！ 2012-12-14 13:24:15
催化达人: 回帖置顶 2012-12-14 14:27:52
我个人觉得不应该是晶面的影响，原因在于：
1、看过一些综述的文献是关于调控晶面生长的，里面说的材料的前提是大部分的颗粒是大小相近的，通过简单调控反应的单一因素，得到各种相似形貌的转变的，例如是立方体到多面体，或者是小的长方体到较长的棒，从形貌上来推测，你的东西并不是很类似的形貌，并不能从这个角度就得到这三个样品暴漏的晶面不同；
2、从TPR的角度来看，核壳和空心球的TRR的性能很像，估计和晶面没多大联系，而棒的比较差一点，但也只是比前两者差不了多少，一般来说，晶面如果真的不同，如果能通过催化氧化反应来进行表征，那一般氢还原或者氧吸附脱附的表征区别会比较大的，而且你不能单纯通过氢还原的区别就推测暴漏的晶面不同，很有可能是BET或者其他因素的影响；
3、性能的区别你也没做，一般来说，像CeO2,Fe2O3，Co3O4的晶面调控，他们都会先表征性能，如果发现不同条件下得出的材料性能差异非常大，才会去考虑晶面的不同；
4、要有最关键的TEM数据才是最核心的证据；
5、核壳和空心的结构可以通过一些方法来制备，我不知道你的制备方法有没新颖，如果是模板法，那很难调控到不同晶面的，一般晶面的调控要通过表面活性剂或者阴离子来得到；
6、三氧化二锰是有多面体形貌的，你若是想调晶面，我的想法是应该以立方体或者多面体来入手，相关的形貌已经有人做出来了~
以上是个人愚见，还望楼主多多指教，谢谢啦~
赞一下(2人) 回复此楼
15楼2012-12-14 09:58:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

zyhou

专家顾问 (文坛精英)

【答案】应助回帖

★
感谢参与，应助指数 +1
cxqtitan: 金币+1, 谢谢回帖 2012-12-13 12:31:30
好问题! 值得好好分析。
不过，在下结论之前，应该排除颗粒大小，载体，有没有引入第二金属，已经实验误差等方面的影响！
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

催化达人
3楼2012-12-13 12:30:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

happyooo

铜虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
催化达人: 金币+5, ★★★很有帮助, 貌似有道理。有文献吗？ 2012-12-13 21:13:50
因为没有其他组分，最有可能的是粒径的影响，粒径小的容易还原，无定形的容易还原，而要是形成了bulk晶体的话相对来讲就比较难还原了
赞一下(1人) 回复此楼
9楼2012-12-13 20:19:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yp_03

木虫 (正式写手)
引用回帖:
24楼: Originally posted by dailun20 at 2013-01-05 10:19:54
请问什么是微区的? 一般来说只要分析出TEM的晶面距离，再和XRD的相互对照下，就知道那个晶面是什么晶面了~...

透射电镜图片只是析某一个小区域的晶面间距，能代表所有材料暴露的晶面？例如某个晶面的暴露率非常低，用TEM表征的时候，我只要花时间仔细找，总能找到所需的晶面，但是这不能代表所测材料大量暴露这个晶面了吧！
这个问题我一直很纠结，请问这样可以么？
赞一下(1人) 回复此楼
25楼2013-01-05 13:14:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dailun20

木虫 (正式写手)
★ ★ ★
pzypdl: 金币+3, 谢谢耐心回帖交流！ 2013-01-07 10:20:40
引用回帖:
25楼: Originally posted by yp_03 at 2013-01-05 13:14:54
透射电镜图片只是析某一个小区域的晶面间距，能代表所有材料暴露的晶面？例如某个晶面的暴露率非常低，用TEM表征的时候，我只要花时间仔细找，总能找到所需的晶面，但是这不能代表所测材料大量暴露这个晶面了吧！
...

不会的。。首先你得对你的材料很熟悉，一般来说，晶体的生长是有规律的，它会沿着某个晶轴定向生长，例如会朝着001的方向生长，是不会造成微区暴露的，这样才符合晶体的生长习性。。我感觉你说的也有可能，那种应该是材料的缺陷~或者是刚好那个东西没长好。
最后，你还得结合材料的性能，例如两个材料的性能有很大区别，然后你再考虑是否由于晶面暴露的不同造成的，这个也只是其中的一个影响因素.~
赞一下(1人) 回复此楼
26楼2013-01-06 10:17:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

lcliuchem

木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
pzypdl: 金币+1, 谢谢回帖交流！ 2012-12-13 10:47:33
催化达人: 金币+5, ★★★很有帮助, 追问个比较笼统的问题，催化剂的可还原性能与什么因素有关？ 2012-12-13 11:07:42
不敢说，TPR是体相还原，暴露晶面顶多与起始还原温度有点关系，还不好说。
赞一下 回复此楼
2楼2012-12-13 10:46:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

地狱血幽灵

专家顾问 (职业作家)

【答案】应助回帖

★
感谢参与，应助指数 +1
pzypdl: 金币+1, 谢谢回帖交流！ 2012-12-13 13:41:27
TPR每次做都有点误差，可以尝试多做几次看看是不是还有不同
赞一下 回复此楼
4楼2012-12-13 13:15:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

催化达人

金虫 (著名写手)
送鲜花一朵
引用回帖:
3楼: Originally posted by zyhou at 2012-12-13 12:30:09
好问题! 值得好好分析。
不过，在下结论之前，应该排除颗粒大小，载体，有没有引入第二金属，已经实验误差等方面的影响！

欢迎版主大驾光临！无载体，无第二金属。颗粒大小这个条件满足不了，因为为了使晶面暴露状况不一，我制备了Mn2O3纳米棒，纳米棒和纳米颗粒比较粒径比较勉强。
赞一下 回复此楼
Just do it，done is better than perfect
5楼2012-12-13 14:44:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

张磊爱化学

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
请问你是做什么催化的？
赞一下 回复此楼
岂能尽如人意但求无愧于心
6楼2012-12-13 14:46:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

催化达人

金虫 (著名写手)
引用回帖:
4楼: Originally posted by 地狱血幽灵 at 2012-12-13 13:15:18
TPR每次做都有点误差，可以尝试多做几次看看是不是还有不同

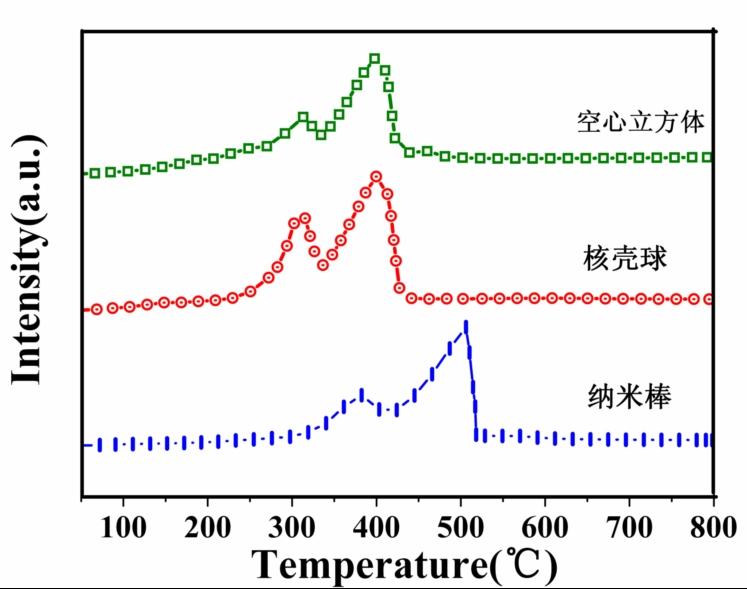

多谢版主提醒，TPR应该木有问题的,直接上图。其中核壳球和空心立方体是纳米颗粒堆积而成的，每个纳米棒都是实打实的一块晶体，只是有些晶面生长受限就长成棒状了。可以看出核壳球和空心立方体的TPR曲线类似，都是纳米颗粒的还原。

赞一下 回复此楼
Just do it，done is better than perfect
7楼2012-12-13 14:49:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

催化达人

金虫 (著名写手)
引用回帖:
6楼: Originally posted by 张磊爱化学 at 2012-12-13 14:46:46
请问你是做什么催化的？

氯苯
回复此楼
Just do it，done is better than perfect
8楼2012-12-13 14:49:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

duchenhao

木虫 (著名写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
cxqtitan: 金币+1, 谢谢回帖 2012-12-13 22:03:20
比表面积测过么？是不是颗粒大小的影响呢？
赞一下 回复此楼
passion
10楼2012-12-13 20:35:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 催化达人 的主题更新
311/4返回列表1234下一页
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 0854电子信息求调剂 +3 α____ 2026-03-22 3/150 2026-03-22 21:28 by zhq0425
[考研] 北科281学硕材料求调剂 +6 tcxiaoxx 2026-03-20 6/300 2026-03-22 20:23 by edmund7
[考研] 307求调剂 +11 冷笙123 2026-03-17 11/550 2026-03-22 20:16 by edmund7
[考研] 环境学硕288求调剂 +6 皮皮皮123456 2026-03-22 6/300 2026-03-22 16:52 by i_cooler
[考研] 能源材料化学课题组招收硕士研究生8-10名 +5 脱颖而出 2026-03-16 17/850 2026-03-22 15:18 by 脱颖而出
[考研] 材料与化工（0856）304求B区调剂 +3 邱gl 2026-03-20 7/350 2026-03-21 19:05 by 15709483992
[考研] 求助 +5 梦里的无言 2026-03-21 6/300 2026-03-21 17:51 by 学员8dgXkO
[考研] 307求调剂 +3 余意卿 2026-03-18 3/150 2026-03-21 17:31 by ColorlessPI
[考研] 求调剂 +3 .m.. 2026-03-21 4/200 2026-03-21 16:25 by barlinike
[考研] 268求调剂 +9 简单点0 2026-03-17 9/450 2026-03-21 15:37 by lature00
[考研] 求调剂 +3 Ma_xt 2026-03-17 3/150 2026-03-21 02:05 by JourneyLucky
[考研] 085600材料与化工 +8 安全上岸！ 2026-03-16 8/400 2026-03-20 22:13 by luoyongfeng
[考研] 0817 化学工程 299分求调剂 有科研经历 有二区文章 +22 rare12345 2026-03-18 22/1100 2026-03-20 20:39 by zhukairuo
[考研] 08工学调剂 +5 用户573181 2026-03-20 5/250 2026-03-20 15:47 by xia_2003
[考研] 298-一志愿中国农业大学-求调剂 +9 手机用户 2026-03-17 9/450 2026-03-20 14:24 by 无懈可击111
[考研] 招收调剂硕士 +4 lidianxing 2026-03-19 12/600 2026-03-20 12:25 by lidianxing
[考研] 085601材料工程专硕求调剂 +10 慕寒mio 2026-03-16 10/500 2026-03-19 15:26 by 丁丁*
[考研] 308求调剂 +4 是Lupa啊 2026-03-16 4/200 2026-03-17 17:12 by ruiyingmiao
[考研] [导师推荐]西南科技大学国防/材料导师推荐 +3 尖角小荷 2026-03-16 6/300 2026-03-16 23:21 by 尖角小荷
[考研] 070300化学学硕求调剂 +6 太想进步了0608 2026-03-16 6/300 2026-03-16 16:13 by kykm678
信息提示
关闭
请填处理意见
关闭
