应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 晶体 » 粉末晶体 » fullprof精修结果分析
北京石油化工学院2026年研究生招生接收调剂公告
71/1返回列表
查看: 1947  |  回复: 6
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

songwb82317

银虫 (初入文坛)

[求助] fullprof精修结果分析

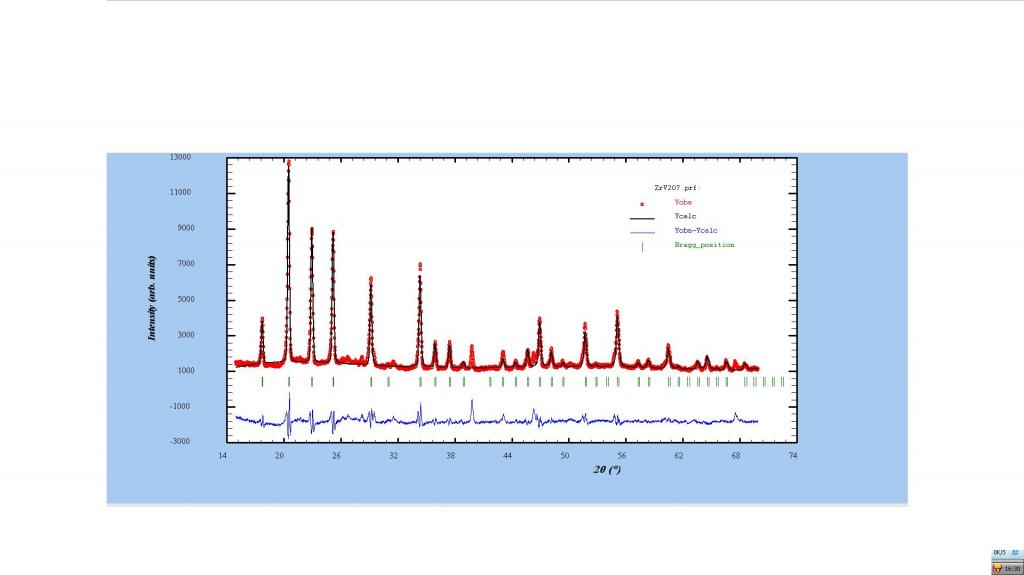

各位大侠，本人初学结构精修，做了一个材料，结果如下图，查了下资料说这种残差的形状是由于有零点误差，不知道是不是这样，如果是这种情况如何解决呢？谢谢！

回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-11-27 16:40:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

songwb82317

银虫 (初入文坛)
还有就是这种情况是如何引起的？
赞一下 回复此楼
2楼2012-11-27 16:41:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lqingh506

铁杆木虫 (知名作家)

【答案】应助回帖

★
感谢参与，应助指数 +1
linhua0402313: 金币+1, 感谢回帖交流 2012-11-28 08:28:27
好像background没修好，也有可能peak shape没好，祝好
赞一下 回复此楼
3楼2012-11-28 08:24:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

songwb82317

银虫 (初入文坛)
下面是这个材料的pcr文件，能不能帮我看看有哪些设置是有问题的？谢谢！
!Job Npr Nph Nba Nex Nsc Nor Dum Iwg Ilo Ias Res Ste Nre Cry Uni Cor Opt Aut
   0   5   1   0   0   0   0   0   0   0   0   0   0   0   0   0   0   0   1
!
!Ipr Ppl Ioc Mat Pcr Ls1 Ls2 Ls3 NLI Prf Ins Rpa Sym Hkl Fou Sho Ana
   0   0   1   0   1   0   4   0   0   3  10   0   0   0   0   0   0
!
! lambda1 Lambda2    Ratio    Bkpos    Wdt    Cthm     muR   AsyLim   Rpolarz ->Patt# 1
1.540560 1.544390  0.5000   40.000  8.0000  0.9100  0.0000    0.00    0.0000
!
!NCY  Eps  R_at  R_an  R_pr  R_gl     Thmin       Step       Thmax    PSD    Sent0
500  0.10  1.00  1.00  1.00  1.00     15.1038   0.016899    69.9934   0.000   0.000
!
!
      28    !Number of refined parameters
!
!  Zero    Code    SyCos    Code   SySin    Code  Lambda     Code MORE ->Patt# 1
  0.10841   91.0  0.00000    0.0  0.00000    0.0 0.000000    0.00   0
!   Background coefficients/codes  for Pattern#  1
  1189.5      78.471      1768.0     -3994.9     -4947.5      8839.6
      31.000      41.000      51.000      61.000      71.000      81.000
!-------------------------------------------------------------------------------
!  Data for PHASE number:   1  ==> Current R_Bragg for Pattern#  1:    11.42
!-------------------------------------------------------------------------------
ZrV2O7
!
!Nat Dis Ang Pr1 Pr2 Pr3 Jbt Irf Isy Str Furth       ATZ    Nvk Npr More
   4   0   0 0.0 0.0 1.0   0   0   0   0   0       1220.423   0   5   0
!
P a -3                   <--Space group symbol
!Atom   Typ       X        Y        Z     Biso       Occ     In Fin N_t Spc /Codes
!    beta11   beta22   beta33   beta12   beta13   beta23  /Codes
Zr1    Zr      0.00000  0.00000  0.00000 -0.34468   0.16667   0   0   0    0
                  0.00     0.00     0.00   141.00      0.00
V1     V       0.39111  0.39111  0.39111  0.71142   0.33333   0   0   0    0
                101.00   101.00   101.00   261.00      0.00
O1     O       0.43869  0.21545  0.39502  0.00000   1.00000   0   0   2    0
                111.00   121.00   131.00     0.00      0.00
      0.03655 -0.00655  0.00944  0.00331  0.02248  -0.00308
       151.00   161.00   171.00   181.00   191.00    201.00
O2     O       0.50000  0.50000  0.50000  0.00000   0.16667   0   0   2    0
                  0.00     0.00     0.00     0.00      0.00
      0.01295  0.01295  0.01295 -0.02763 -0.02763  -0.02763
       271.00   271.00   271.00   281.00   281.00    281.00
!-------> Profile Parameters for Pattern #  1
!  Scale        Shape1      Bov      Str1      Str2      Str3   Strain-Model
0.29399E-03  -0.17870   0.00000   0.00000   0.00000   0.00000       0
    11.00000   241.000     0.000     0.000     0.000     0.000
!       U         V          W           X          Y        GauSiz   LorSiz Size-Model
   0.151663  -0.112945   0.064575   0.021318   0.000000   0.000000   0.000000    0
    211.000    221.000    231.000    251.000      0.000      0.000      0.000
!     a          b         c        alpha      beta       gamma      #Cell Info
   8.656964   8.656964   8.656964  90.000000  90.000000  90.000000
   21.00000   21.00000   21.00000    0.00000    0.00000    0.00000
!  Pref1    Pref2      Asy1     Asy2     Asy3     Asy4
  0.00000  0.00000  0.00000  0.00000  0.00000  0.00000
     0.00     0.00     0.00     0.00     0.00     0.00
!  2Th1/TOF1    2Th2/TOF2  Pattern # 1
      15.104      69.993       1
赞一下 回复此楼
4楼2012-11-28 10:31:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kaixinxixi

新虫 (正式写手)
你是怎么学的啊？能不能交流一下经验啊。
赞一下 回复此楼
5楼2012-11-28 14:41:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

songwb82317

银虫 (初入文坛)
引用回帖:
5楼: Originally posted by kaixinxixi at 2012-11-28 14:41:23
你是怎么学的啊？能不能交流一下经验啊。

着实没什么经验，这不还在求助。
最早是看网上别人做的例子，知道一些基本步骤。后来再遇到问题就来小木虫求助高手。还有看fullprof的手册。不知道你有什么经验心得？交流一下。
赞一下 回复此楼
6楼2012-11-28 15:08:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kuoli2010

木虫 (正式写手)

【答案】应助回帖

背景肯定是有问题。关键还是在峰形。零点有点偏大了。归零再修一下。
赞一下 回复此楼
7楼2013-02-08 04:29:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 songwb82317 的主题更新
71/1返回列表
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 362求调剂一志愿中国石油大学 +3 我要考大 2026-04-06 3/150 2026-04-06 09:19 by dongzh2009
[考研] 一志愿郑州大学085600求调剂 +17 吃的不少 2026-04-05 20/1000 2026-04-06 00:32 by T可可西里T
[考研] 086000生物与医药 初试274求调剂 +6 小叮当来了 2026-03-30 7/350 2026-04-05 20:30 by lys0704
[考研] 308求调剂 +4 maverick^_^ 2026-04-03 4/200 2026-04-05 19:08 by 蓝云思雨
[考研] 080200学硕，机械工程专业277分，求带走！ +7 瓶子PZ 2026-03-31 7/350 2026-04-05 17:49 by liucky
[考研] 一志愿南航，数一英一学硕317求调剂！！ +5 Acaciad 2026-04-04 5/250 2026-04-05 12:31 by 搏击518
[考研] 求调剂 +3 电气小神童 2026-04-04 3/150 2026-04-05 10:17 by barlinike
[考研] 考研调剂 +3 mcbbc 2026-04-04 3/150 2026-04-05 10:03 by barlinike
[考研] 求调剂 +4 晟功? 2026-04-03 4/200 2026-04-04 21:58 by hemengdong
[考研] 。 +5 雾与海 2026-04-02 6/300 2026-04-04 19:53 by 蓝云思雨
[考研] 一志愿沪985，326分求调剂 +3 刘墨墨 2026-04-03 3/150 2026-04-04 11:16 by 悲伤的芋头
[考研] 材料专业383求调剂 +8 郭阳阳阳成 2026-04-03 8/400 2026-04-04 10:29 by Rednal.
[考研] 0703化学 +7 goldtt 2026-04-02 9/450 2026-04-03 09:36 by 蓝云思雨
[考研] 312 化工或制药调剂 +8 小小墨123 2026-04-02 9/450 2026-04-03 09:12 by zhouxiaoyu
[考研] 312求调剂 +4 赊月色 2026-04-02 5/250 2026-04-03 08:21 by fangshan711
[考研] 081200-11408-276学硕求调剂 +3 崔wj 2026-04-02 3/150 2026-04-02 15:06 by cal0306
[考研] 一志愿厦门大学化学工程（专硕）-数二英二406分-求调剂 +5 厦大化工 2026-04-01 5/250 2026-04-02 10:03 by jp9609
[考研] 材料调剂 +10 Eujd1 2026-03-31 11/550 2026-04-01 11:23 by ivanqyq
[考研] 262求调剂 +7 ZZ..000 2026-03-30 8/400 2026-03-31 10:05 by cal0306
[考研] 297 地理学070500 复试求调剂 +3 小圆圈圈ooo 2026-03-30 3/150 2026-03-30 21:05 by 余震yz
信息提示
关闭
请填处理意见
关闭
