应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 晶体 » 粉末晶体 » 求助fullprof精修后键角
371/4返回列表1234下一页
查看: 4351  |  回复: 36
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

2digua

木虫 (正式写手)

[求助] 求助fullprof精修后键角

我用fullprof做了精修之后看不到键长键角啊，请教高手，fullprof精修之后除了看到abc值之外，怎么看键长键角啊？附上我的精修结果，请高手帮看一下谢谢啦
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 精修.zip
    • 2012-06-21 09:45:23, 85.59 K

» 收录本帖的淘帖专辑推荐

daxu老师的精修回帖

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-06-21 09:45:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

xujun16

银虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
2digua: 金币+10, ★有帮助 2012-06-21 14:37:20
linhua0402313: 金币+1, 感谢回帖参与应助 2012-06-21 17:52:26
Fullprof--Bondstr--input--Cif file--run.
赞一下(3人) 回复此楼
3楼2012-06-21 13:39:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

daxu

铁杆木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
2digua: 金币+40, ★★★★★最佳答案 2012-06-22 08:21:10
COMM Crystallographic studies of perovskite-like compounds. I. Rare earth
! Current global Chi2 (Bragg contrib.) =      2.374
! Files => DAT-file: r,  PCR-file: r
!Job Npr Nph Nba Nex Nsc Nor Dum Iwg Ilo Ias Res Ste Nre Cry Uni Cor Opt Aut
   0   7   1  -3   1   0   1   0   0   0   0   0   0   0   0   0   0   0   1
!
!Ipr Ppl Ioc Mat Pcr Ls1 Ls2 Ls3 NLI Prf Ins Rpa Sym Hkl Fou Sho Ana
   0   0   1   0   1   0   4   0   0   3   0   0   0   0   0   0   0
!
! lambda1 Lambda2    Ratio    Bkpos    Wdt    Cthm     muR   AsyLim   Rpolarz ->Patt# 1
1.540560 1.544390  0.5000   40.000  8.0000  0.7998  0.0000   70.00    0.0000
!
!NCY  Eps  R_at  R_an  R_pr  R_gl     Thmin       Step       Thmax    PSD    Sent0
150  0.10  1.00  1.00  1.00  1.00     10.0000   0.020000   120.0000   0.000   0.000
!
! Excluded regions (LowT  HighT) for Pattern#  1
       28.50       30.00
!
!
      26    !Number of refined parameters
!
!  Zero    Code    SyCos    Code   SySin    Code  Lambda     Code MORE ->Patt# 1
  0.25285   51.0  0.00000    0.0  0.00000    0.0 0.000000    0.00   1
!
! Microabsorption coefficients for Pattern#  1
!   P0    Cod_P0    Cp   Cod_Cp     Tau  Cod_Tau
  0.0000    0.00  1.7561    0.00  0.0641  261.00
!   Background coefficients/codes  for Pattern#  1
  203.64     -38.287      17.679      0.0000      0.0000      0.0000
      61.000      71.000      81.000       0.000       0.000       0.000
  0.0000      0.0000      0.0000      0.0000     -11343.     0.18718E+06
       0.000       0.000       0.000       0.000      91.000     101.000
!-------------------------------------------------------------------------------
!  Data for PHASE number:   1  ==> Current R_Bragg for Pattern#  1:     5.02
!-------------------------------------------------------------------------------
Crystallographic studies of perovskite-like compounds. I. Rare earth
!
!Nat Dis Ang Pr1 Pr2 Pr3 Jbt Irf Isy Str Furth       ATZ    Nvk Npr More
   4   0   0 0.0 0.0 1.0   0   0   0   0   0        755.600   0   7   1
!
!Jvi Jdi Hel Sol Mom Ter  Brind   RMua    RMub    RMuc   Jtyp  Nsp_Ref Ph_Shift N_Domains
   0   3   0   0   0   0  1.0000  0.0000  0.0000  0.0000    0      0      0      0
!
! Max_dst(dist) (angles)  Bond-Valence Calc.
      3.5000      0.0000        BVS
!  N_cations   N_anions     Tolerance(%) / Name or cations/ and Anions
       2           1               10.00
Y3+  Cr3+
O2-
!
P b n m                  <--Space group symbol
!Atom   Typ       X        Y        Z     Biso       Occ     In Fin N_t Spc /Codes
Y1     Y      -0.01795  0.07295  0.25000  0.74074   0.50000   0   0   0    1
                151.00   161.00     0.00   220.30      0.00
Cr1    Cr      0.00000  0.50000  0.00000  0.42571   0.50000   0   0   0    2
                  0.00     0.00     0.00   240.30      0.00
O1     O       0.10955  0.46556  0.25000  0.37627   0.50000   0   0   0    3
                171.00   181.00     0.00   250.30      0.00
O2     O      -0.30288  0.31328  0.05097  0.37627   1.00000   0   0   0    3
                191.00   201.00   211.00   250.30      0.00
!-------> Profile Parameters for Pattern #  1
!  Scale        Shape1      Bov      Str1      Str2      Str3   Strain-Model
0.15719E-02   0.00000   0.00000   0.00000   0.00000   0.00000       0
    11.00000     0.000     0.000     0.000     0.000     0.000
!       U         V          W           X          Y        GauSiz   LorSiz Size-Model
   0.022008  -0.016300   0.010138   0.000000   0.058299   0.000000   0.000000    0
    111.000    121.000    131.000      0.000    141.000      0.000      0.000
!     a          b         c        alpha      beta       gamma      #Cell Info
   5.256136   5.647763   7.476026  90.000000  90.000000  90.000000
   21.00000   31.00000   41.00000    0.00000    0.00000    0.00000
!  Pref1    Pref2      Asy1     Asy2     Asy3     Asy4      S_L      D_L
  0.97464  0.00000  0.00000  0.00000  0.00000  0.00000  0.00000  0.00000
   230.30     0.00     0.00     0.00     0.00     0.00     0.00     0.00
!  2Th1/TOF1    2Th2/TOF2  Pattern # 1
      10.000     120.000       1
赞一下(2人) 回复此楼
much to learn
8楼2012-06-21 22:35:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

daxu

铁杆木虫 (正式写手)
上面楼主和一位网友的精修都有点问题，当然我的也仅作参考。因为各向同性温度因子一般为正值。
赞一下(1人) 回复此楼
much to learn
10楼2012-06-21 22:56:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

lqingh506

铁杆木虫 (知名作家)
★
linhua0402313: 金币+1, 感谢回帖交流，欢迎常来晶体板块 2012-06-21 17:51:58
呵呵，谢谢楼主这好数据，正在学习fullpro精修，拿来练习了一下，结果还挺好的。（Rp,5.05，Rwp：6.29，Rexp：5.15，Rf：2.53，Bragg R：3.58）
.同求精修后键角查看！
赞一下 回复此楼
2楼2012-06-21 11:05:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lqingh506

铁杆木虫 (知名作家)
引用回帖:
3楼: Originally posted by xujun16 at 2012-06-21 13:39:01
Fullprof--Bondstr--input--Cif file--run.

谢谢，那是原始cif文件里的吧，怎么知道精修之后的呢？
赞一下 回复此楼
4楼2012-06-21 13:57:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

2digua

木虫 (正式写手)
引用回帖:
3楼: Originally posted by xujun16 at 2012-06-21 13:39:01
Fullprof--Bondstr--input--Cif file--run.

感谢您的回复，可是我run之后结果里并没有键角信息啊。请问是我的设置问题吗？
赞一下 回复此楼
5楼2012-06-21 14:36:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

2digua

木虫 (正式写手)
引用回帖:
2楼: Originally posted by lqingh506 at 2012-06-21 11:05:27
呵呵，谢谢楼主这好数据，正在学习fullpro精修，拿来练习了一下，结果还挺好的。（Rp,5.05，Rwp：6.29，Rexp：5.15，Rf：2.53，Bragg R：3.58）
.同求精修后键角查看！

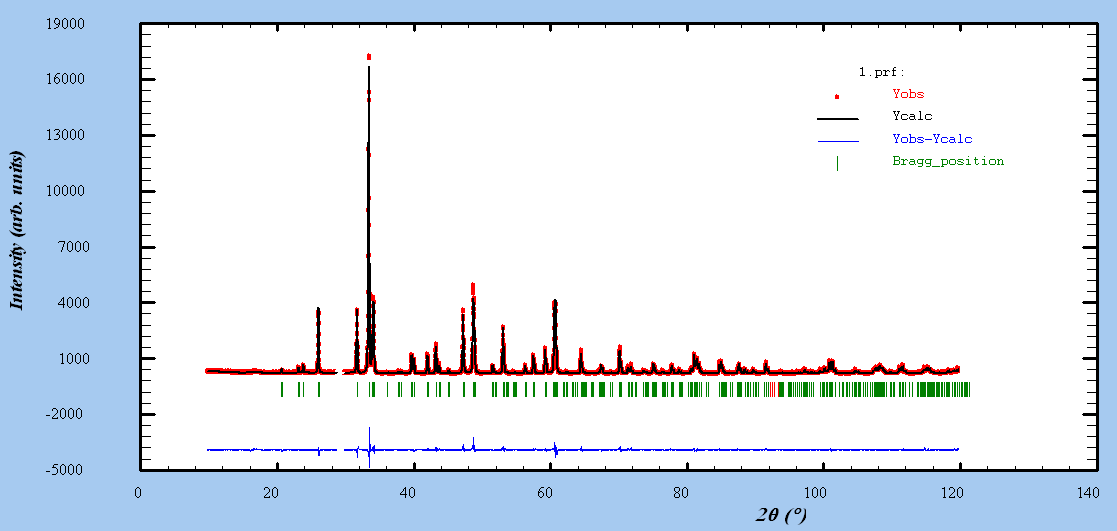

8c/4c/723546_1340247925_464.gif
...

你修完的结果能发给我一份吗？我修的R值比你高很多啊。我是初学，谢谢了
赞一下 回复此楼
6楼2012-06-21 14:39:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lqingh506

铁杆木虫 (知名作家)
★
linhua0402313: 金币+1, 恩，很详细，希望对楼主有帮助 2012-06-21 17:52:43
引用回帖:
6楼: Originally posted by 2digua at 2012-06-21 14:39:03
你修完的结果能发给我一份吗？我修的R值比你高很多啊。我是初学，谢谢了...

好的，见附件，我也是初学，互相学习
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 练习.rar
    • 2012-06-21 17:11:56, 64.84 K

» 本帖已获得的红花（最新10朵）

可以了吗
7楼2012-06-21 17:11:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

daxu

铁杆木虫 (正式写手)
把上贴的内容贴进去就可以了，键长可以从扩展名为dis的文件里看，如果想看键角，把最大的角度设置成如150，如下边所示：
Crystallographic studies of perovskite-like compounds. I. Rare earth
!
!Nat Dis Ang Pr1 Pr2 Pr3 Jbt Irf Isy Str Furth       ATZ    Nvk Npr More
   4   0   0 0.0 0.0 1.0   0   0   0   0   0        755.600   0   7   1
!
!Jvi Jdi Hel Sol Mom Ter  Brind   RMua    RMub    RMuc   Jtyp  Nsp_Ref Ph_Shift N_Domains
   0   3   0   0   0   0  1.0000  0.0000  0.0000  0.0000    0      0      0      0
!
! Max_dst(dist) (angles)  Bond-Valence Calc.
      3.5000      150.0000        BVS
!  N_cations   N_anions     Tolerance(%) / Name or cations/ and Anions
       2           1               10.00
Y3+  Cr3+
O2-
!
P b n m                  <--Space group symbol

键长和键角都可以在dis文件里看。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

可以了吗
much to learn
9楼2012-06-21 22:54:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 2digua 的主题更新
371/4返回列表1234下一页
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
