应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 化学化工区 » 催化 » 表征 » 铜镁铝水滑石的TG-DTA分析
51/1返回列表
查看: 1198  |  回复: 4
只看楼主@他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

menghuan0830

金虫 (初入文坛)

[求助] 铜镁铝水滑石的TG-DTA分析

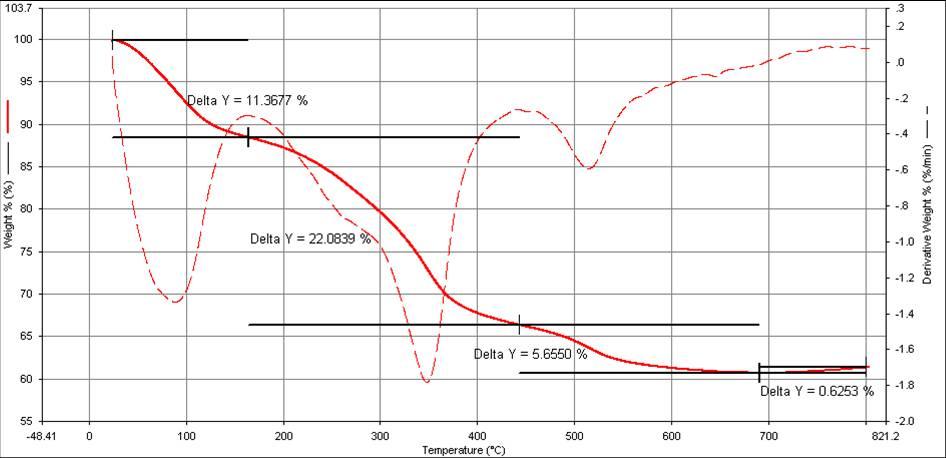

物质为铜镁铝碳酸根型水滑石
第一阶段 脱除物理吸附水和层间结晶水
第二阶段  层间羟基脱水和碳酸根放出CO2，层板破坏
第三个平台是怎么回事？510附近的峰是怎么回事？查看文献都没见到有这个峰的。请问这个阶段物相的变化，主要是什么分解造成的

回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼2012-11-22 19:37:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zyhou

专家顾问 (文坛精英)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
missu001: 金币+2, 感谢您的应助 2012-11-22 20:19:07
这个还要根据你的组成、前驱体、做TG时的升温速率、水滑石前驱体的结晶度等多方面的信息来分析！
我们在500度以后几乎就没有失重了！
Applied Catalysis B: Environmental, Volume 101, Issues 3–4, 14 January 2011, Pages 431-440

可能的解释有：1，表面羟基的流失（如果铝含量高的话更合理），2，结晶不完全，固体中部分氧化铝、氢氧化镁的脱水，3，其它含氯等杂质！
赞一下 回复此楼
2楼2012-11-22 19:58:23
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

menghuan0830

金虫 (初入文坛)
引用回帖:
2楼: Originally posted by zyhou at 2012-11-22 19:58:23
这个还要根据你的组成、前驱体、做TG时的升温速率、水滑石前驱体的结晶度等多方面的信息来分析！
我们在500度以后几乎就没有失重了！
Applied Catalysis B: Environmental, Volume 101, Issues 3–4, 14 January  ...

谢谢侯老师的回复，摩尔配比Cu：Mg：Al=2.5：3.5：2，升温速率10℃/min，氮气氛围。用的硝酸盐，应该可以排除含氯杂质的影响，关于羟基，在第二失重阶段不就是羟基脱水吗，不知道我的这个配比铝含量高与否？侯老师说的羟基的流失是指什么，能详细说一下吗，不甚感激
赞一下 回复此楼
3楼2012-11-22 20:10:12
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zyhou

专家顾问 (文坛精英)

【答案】应助回帖

★ ★ ★ ★ ★
menghuan0830: 金币+5, ★★★很有帮助 2012-11-22 20:43:20
Cu：Mg：Al=2.5：3.5：2
不一定能形成结晶度很高的水滑石，可能有一部分铜在骨架外面！
如果有单独的氧化铝，氧化铝表面会有一部分羟基在500度左右脱附！
赞一下 回复此楼
4楼2012-11-22 20:18:55
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

menghuan0830

金虫 (初入文坛)
引用回帖:
4楼: Originally posted by zyhou at 2012-11-22 20:18:55
Cu：Mg：Al=2.5：3.5：2
不一定能形成结晶度很高的水滑石，可能有一部分铜在骨架外面！
如果有单独的氧化铝，氧化铝表面会有一部分羟基在500度左右脱附！

多谢老师指点！
回复此楼
5楼2012-11-22 20:44:00
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 menghuan0830 的主题更新
51/1返回列表
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
