| 查看: 3798 | 回复: 5 | ||||
[求助]
TG-DTA的分析，请问大家看我分析的对吗？
|
|

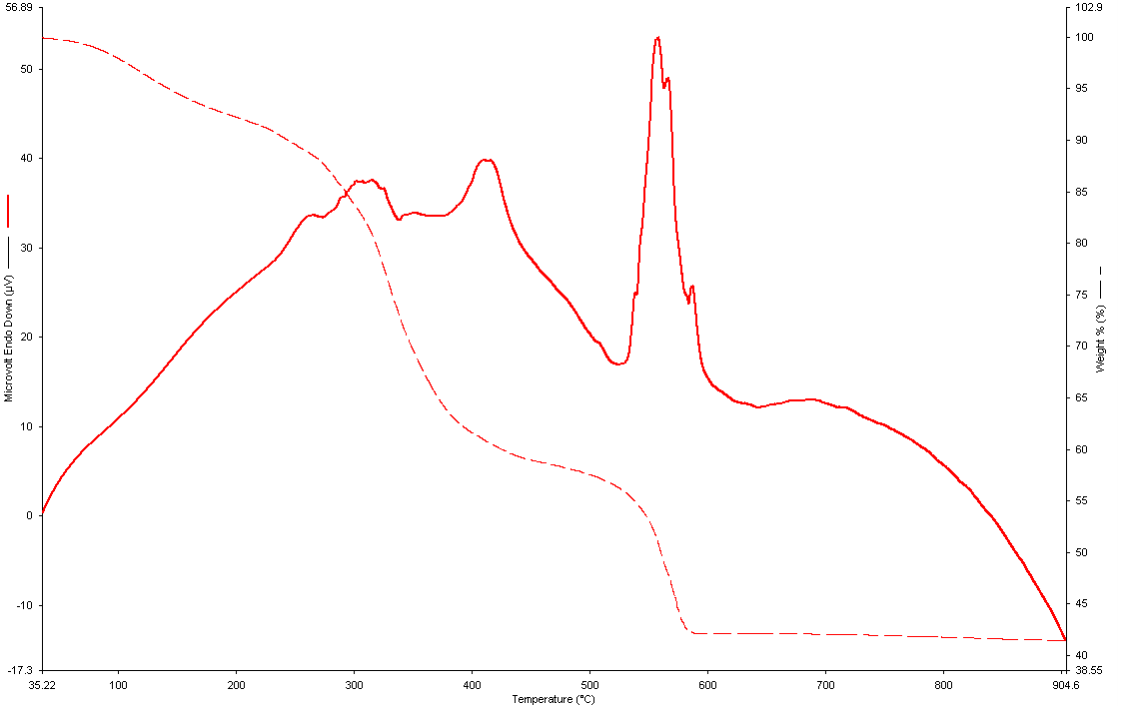

请大家看看我的TG-DTA分析对吗？第一次分析，不怎么懂。样品为SnO2/ZnO粉末在空气中的TG-DTA图。样品是用sol-gel法制备的ZnO前驱墨水个SnO2前驱墨水混合后200 ℃干燥的。 以下是我的分析：上图是SnO2/ZnO混合墨水加热成固体后所做的TG-DTA分析，热重法的数学表达公式为 m------------------------------表示的是样品的质量 T-------------------------------当前测试时样品的温度 从图上可知，图中共有三个台阶，SnO2/ZnO粉末有两个失重阶段，一个阶段是在67.5 ℃到420 ℃，另一个阶段是在510 ℃到585℃，第一个阶段的失重率为39.6%。其中24.8 ℃到275 ℃的放热峰，是因为在空气中发生了氧化反应。接下来的275 ℃到290 ℃为吸热峰，是因为失去吸附的水所致。290 ℃到352 ℃的放热峰为为SnO2/ZnO粉末再次发生氧化反应。352 ℃到400 ℃的吸热峰是因为失去了结合水，400 ℃到423 ℃的放热峰为SnO2纳米微晶中的无规则分布的原子的排布趋向于有序化，晶型趋于完整的过程。第二个阶段的失重率为25.9%。其中423 ℃到560 ℃的吸热峰表明ZnO·xH2O脱掉了水。560 ℃到590 ℃的尖锐的放热峰表明了SnO2/ZnO晶粒都趋向于有序化，晶型趋于完整。590℃以后的放热峰以及TG曲线表明，晶型趋于完整，不再发生反应，物质稳定，生成了SnO2和ZnO物质。    [ Last edited by 虚心求教zgw on 2012-3-24 at 17:50 ] |
回复此楼» 收录本帖的淘帖专辑推荐
 科研软件教程 | 与自己课题相关 |
» 猜你喜欢
依托企业入选了国家启明计划青年人才。有无高校可以引进的。
已经有9人回复
-
有时候真觉得大城市人没有县城人甚至个体户幸福
已经有11人回复
-
表哥与省会女结婚，父母去帮带孩子被省会女气回家生重病了
已经有7人回复
-
同年申请2项不同项目，第1个项目里不写第2个项目的信息，可以吗
已经有8人回复
-
依托企业入选了国家启明计划青年人才。有无高校可以引进的。
已经有10人回复
-
天津大学招2026.09的博士生，欢迎大家推荐交流（博导是本人）
已经有9人回复
-
有院领导为了换新车，用横向课题经费买了俩车
已经有10人回复
-
AI 太可怕了，写基金时，提出想法，直接生成的文字比自己想得深远，还有科学性
已经有6人回复
» 本主题相关商家推荐: (我也要在这里推广)
» 本主题相关价值贴推荐，对您同样有帮助:
- TG-DTA测试能得到什么结果，用来测什么的？求指教
已经有5人回复
- 【求助】TG-DTA图分析
已经有9人回复
- 【求助】大家帮我分析下DTA曲线，谢
已经有10人回复
- TG-DTA分析
已经有3人回复
- TG-DTA曲线绘制
已经有8人回复
- 【求助】DTA数据分析
已经有3人回复
- 【求助】请教：TG分析
已经有11人回复
- 【请教】sol-gel法制备TiO2得到的TG-DTA图分析
已经有12人回复
- 【讨论】大伙帮满看看这个TG-DTA基线文件的问题
已经有12人回复
- TG-DTA曲线如何看？
已经有3人回复
ggwwmm1234
木虫 (文坛精英)
- 应助: 32 (小学生)
- 金币: 3739.2
- 散金: 15461
- 红花: 21
- 帖子: 11836
- 在线: 1497.9小时
- 虫号: 312254
- 注册: 2006-12-30
- 性别: GG
- 专业: 代数学
2楼2012-03-24 16:47:30
3楼2012-03-24 17:50:55
ggwwmm1234
木虫 (文坛精英)
- 应助: 32 (小学生)
- 金币: 3739.2
- 散金: 15461
- 红花: 21
- 帖子: 11836
- 在线: 1497.9小时
- 虫号: 312254
- 注册: 2006-12-30
- 性别: GG
- 专业: 代数学
4楼2012-03-24 20:21:47
sxll
至尊木虫 (职业作家)
- IN-EPI: 2
- 应助: 1262 (讲师)
- 金币: 18149.3
- 散金: 6
- 红花: 136
- 帖子: 4690
- 在线: 873.2小时
- 虫号: 892378
- 注册: 2009-11-03
- 性别: GG
【答案】应助回帖
感谢参与，应助指数 +1
|
1.试样经过200度干燥，所以200度之前不会再发生氧化反应之类，200度之前的失重应该是试样表面吸附空气中的水分所致。 2.250度之前不是放热峰，是设备的基线漂移，可以看看有关热分析的书。 3.大约250~275之间是一个小放热峰，伴随重量损失，可能少量有机物挥发燃烧，290~352是一个放热峰，伴随重量损失，应该是原料中挥发物燃烧放热。 4.400 ℃到423 ℃的放热峰伴随重量变化，不是晶型转变，晶型转变没有重量变化的。560 ℃到590 ℃的尖锐的放热峰也伴随重量变化， 5.你的原料体系没有接触过，所以不能给你准确的分析。曲线特征和耐驰的设备比较类似，基线漂移较大。 |
5楼2012-03-25 20:47:47
6楼2012-12-17 16:12:49
