[求助] 求高手解析一张HRTEM图

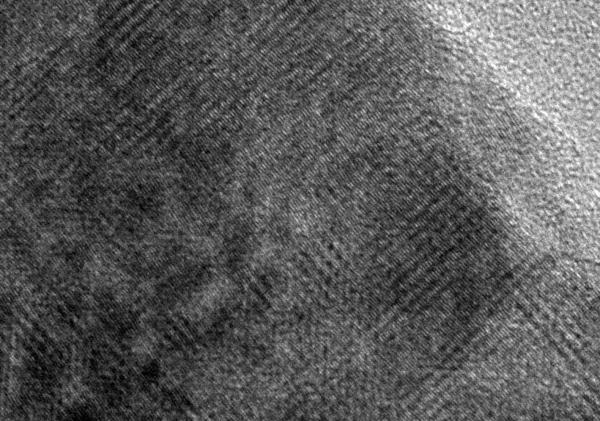

一张TEM，如图。操作者告诉我能起到SEAD的作用但他不会解析，有没有高手知道，跪求。
TEM型号Tecnai 20

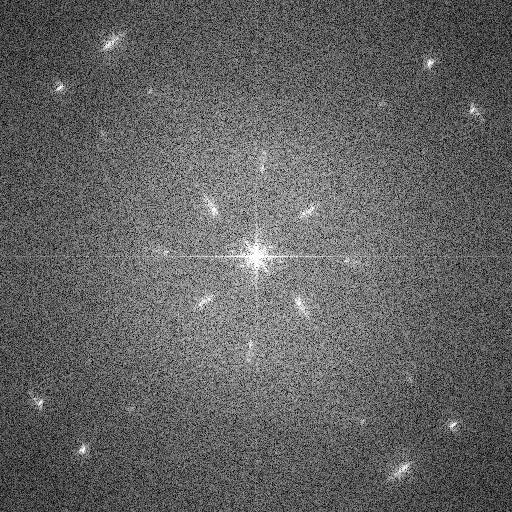

注：两图对应，一是形貌，另一是晶体信息（就是问这张）




回复此楼

» 收录本帖的淘帖专辑推荐

Ceramic TEM-fft

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-10-07 02:33:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wwwhww

铜虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
山水丝竹: 金币+2, ★★★很有帮助 2012-10-07 09:27:28
第一张没有选好放大倍数，右上到左下的条纹疑似为莫尔条纹，晶挌像为他的垂直方向。建议倍数再放大一些，或者用gatan软件里面的放大镜放大，量晶面间距。第二张是快速傅里叶变换，和SAED所用相同，但是不知道怎么转换，楼主可以搜一搜
赞一下 回复此楼
2楼2012-10-07 08:20:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

avgon

至尊木虫 (著名写手)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
山水丝竹: 金币+3, ★★★★★最佳答案 2012-10-08 01:04:57
从第二张的快速傅里叶变换中可以看出与入射电子束平行的晶面之间是正交关系，但是里面却包含了两套倒易点，晶格间距较小的晶体（对应最外面的点阵）却又以自身为单元组成了另一套规则的较大间距的点阵（中心周围的点阵）。这样分析下来，似乎可以认为一些小晶体以自身大小为一“超原子”然后又按照规则取向组装成为了相应新的大晶体（中心周围的点所给出的）。当然如果大间距的条纹是莫尔纹的话，那么中心周围的点就没意义了。最好不用软件直接转出来的快速傅里叶变换图像，测样时直接原位选区电子衍射，就可以避免因HRTEM图像的失真而造成的SAED的不准确了。至于如何用SAED去判断晶体类型以及相就晶面就是较为基础的知识了，对着标尺测算就好了（从倒易空间转回正空间）。
赞一下(1人) 回复此楼
仰望星空脚踏实地
3楼2012-10-07 14:43:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zzjdl

铜虫 (小有名气)
从高分辨右上角明显看出图中区域有多个晶体重叠，所以你高分辨中的“宽”晶格应该是摩尔条纹.从电子衍射中可以看出是相同晶带轴的两套衍射绕带轴旋转了14度左右
赞一下 回复此楼
4楼2012-10-09 18:02:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

田野农夫

木虫 (小有名气)

博士啦
引用回帖:
3楼: Originally posted by avgon at 2012-10-07 14:43:27
从第二张的快速傅里叶变换中可以看出与入射电子束平行的晶面之间是正交关系，但是里面却包含了两套倒易点，晶格间距较小的晶体（对应最外面的点阵）却又以自身为单元组成了另一套规则的较大间距的点阵（中心周围的点 ...

至于如何用SAED去判断晶体类型以及相就晶面就是较为基础的知识了，对着标尺测算就好了（从倒易空间转回正空间）。
求大神交交啊？或者有相关的资料吗？
赞一下 回复此楼
好好过日子，努力
5楼2013-03-27 22:52:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

avgon

至尊木虫 (著名写手)
引用回帖:
5楼: Originally posted by 田野农夫 at 2013-03-27 22:52:43
至于如何用SAED去判断晶体类型以及相就晶面就是较为基础的知识了，对着标尺测算就好了（从倒易空间转回正空间）。
求大神交交啊？或者有相关的资料吗？...

从SAED的衍射斑点的分布可以看出结晶情况，点分布为单晶，环分布为多晶，晕状为非晶。对于单晶每个衍射点都代表一个晶面，因为它是由相应的晶面衍射而来。但这个点是倒易空间的点，所以对着标尺量取其到中心点的距离后还需要倒数一下，得到所对应的实空间的晶面间距，把这个间距去与PDF卡片对，看是对应哪个晶面，就实现了对衍射点的标定。如此把重要的几个关键点标出来就行了。但对于快速复立叶变换的图像，因为没有标尺不能进行这样的量取工作，不过可以结合HRTEM图像和晶体结构给出相应点的意义。
赞一下 回复此楼
仰望星空脚踏实地
6楼2013-03-28 10:53:34
