[求助] 请问 vof模型中如何找到并标记离界面3--4个网格大小的网格啊

如题
请教大牛啊
谢谢！
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-08-24 20:12:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

fangdian

木虫 (正式写手)
问题有些模糊，离界面3~4的网格，可能在第一相这边，可能在第二相那边，你指的是哪边？
赞一下(1人) 回复此楼
2楼2012-08-28 16:50:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

malu430

金虫 (小有名气)
引用回帖:
2楼: Originally posted by fangdian at 2012-08-28 16:50:16
问题有些模糊，离界面3~4的网格，可能在第一相这边，可能在第二相那边，你指的是哪边？

我这个是气液两相流 然后是在气体这边 也就是第一相
怎么处理啊 谢谢
赞一下 回复此楼
3楼2012-08-28 18:43:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fangdian

木虫 (正式写手)

【答案】应助回帖

★ ★
malu430: 金币+2 2012-08-29 12:47:36
寻找界面稍微好点，比如用if (C_VOF(..)>0&&C_VOF(..)<1)好像差不多就能找到界面，但是再寻找3~4个网格，还要想办法
赞一下 回复此楼
4楼2012-08-29 09:23:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

malu430

金虫 (小有名气)
引用回帖:
4楼: Originally posted by fangdian at 2012-08-29 09:23:20
寻找界面稍微好点，比如用if (C_VOF(..)>0&&C_VOF(..)<1)好像差不多就能找到界面，但是再寻找3~4个网格，还要想办法

是的呢 界面好找点
不过我现在想到一个办法
我大概知道自己网格的尺寸
先找到界面的
再加大概3--4网格的长度
不过现在还不知道怎么操作
继续加油
赞一下 回复此楼
5楼2012-08-29 12:50:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fangdian

木虫 (正式写手)
你的界面大概是什么样子？能否发一张图？
赞一下 回复此楼
6楼2012-08-29 14:22:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

malu430

金虫 (小有名气)
引用回帖:
6楼: Originally posted by fangdian at 2012-08-29 14:22:59
你的界面大概是什么样子？能否发一张图？

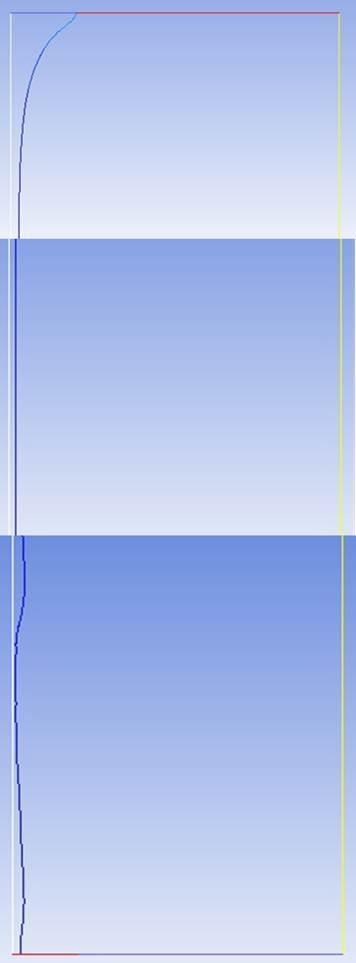

界面大概就是这样的 液体从上面流下来 曲线就是气体和液体的界线

赞一下 回复此楼
7楼2012-08-29 22:00:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zjzsdu

木虫 (著名写手)

【答案】应助回帖

★ ★
malu430: 金币+2, ★有帮助 2012-08-30 11:31:07
楼主可以试试偏移的命令，不知道是否合适。找到界面，图中的这条线，然后在surface>transform 里面有个translate 和 iso-distance。自己试一下，具体的操作看下help，我好久没用过这个方法了，希望楼主成功。
赞一下 回复此楼
天空不留下我的痕迹，我却已经飞过
8楼2012-08-29 22:29:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

malu430

金虫 (小有名气)
引用回帖:
8楼: Originally posted by zjzsdu at 2012-08-29 22:29:35
楼主可以试试偏移的命令，不知道是否合适。找到界面，图中的这条线，然后在surface>transform 里面有个translate 和 iso-distance。自己试一下，具体的操作看下help，我好久没用过这个方法了，希望楼主成功。:ha

谢谢 我现在的情况是想在udf中输入一个公式
然后公式里要用离界面3--4个网格大小的地方的网格里面的一些速度参数
好像和你说的不大一样
还是我理解有问题呢？？？？
赞一下 回复此楼
9楼2012-08-30 11:30:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zjzsdu

木虫 (著名写手)
引用回帖:
9楼: Originally posted by malu430 at 2012-08-30 11:30:58
谢谢 我现在的情况是想在udf中输入一个公式
然后公式里要用离界面3--4个网格大小的地方的网格里面的一些速度参数
好像和你说的不大一样
还是我理解有问题呢？？？？...

不一样，我说的是后处理方法。
赞一下 回复此楼
天空不留下我的痕迹，我却已经飞过
10楼2012-08-30 12:04:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
