[求助] 求助 Fluent 中单元,节点的理解

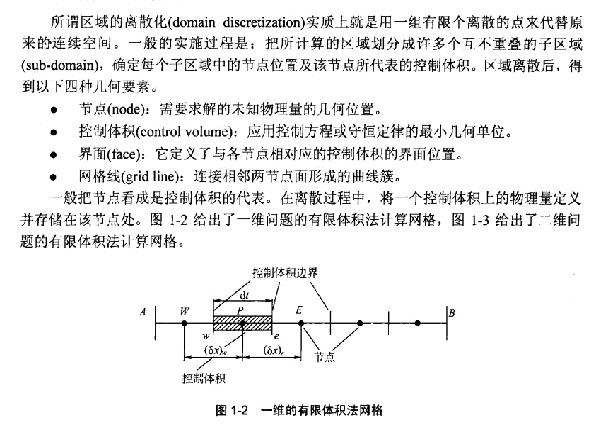

1.在CFD理论中,对方程采用有限体积法进行离散。定义:
节点:需要求解的未知物理量的几何位置
控制体积:应用控制方程或守恒定律的最小几何单位
界面:规定了与各节点相对应的控制体积的分界面位置
网格线:联接相邻各节点而形成的曲线簇



2.如图3所示,网格划分同样定义了:
单元cell:区域被分割成的控制体积。
单元中心cell center:Fluent 中场数据存储的地方
节点:网格点

在定义1中,控制体积与网格线构成的区域不同,而是由节点中间位置构成的区域,如图2 所示。在定义2中,控制体积就是由于节点node构成的单元cell。
两者是矛盾的,怎么理解。请大家指点。
另外Fluent得到的值是体积中心的值,还是节点的值?

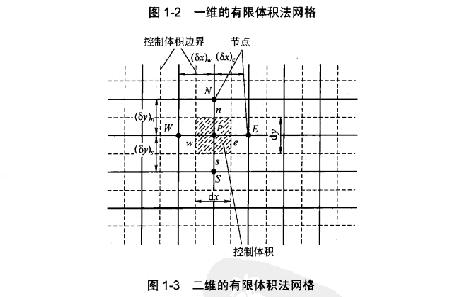

图3
回复此楼
每天坚持一件事情
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kylafree

至尊木虫 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与,应助指数 +1
fluenter: 金币+5, ★有帮助 2012-09-04 19:50:43
这只是个名字问题噢,你只要知道它到底是在干啥就行了。看书的时候就按定义1来,看FLUENT的时候就按定义2来。FLUENT得到的是CELL中心值
2楼2012-08-24 11:20:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gyctju

金虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
fluenter: 金币+10, ★★★很有帮助 2012-09-04 19:50:51
图2用的是交错网格,fluent中用的是同位网格,明白了?
3楼2012-08-24 13:27:01
