SiO2表面硅羟基问题 - 催化 - 表征 - 第2页小木虫论坛-学术科研互动平台

11楼2012-07-25 14:37:51

dy_coconut

木虫 (著名写手)

应助: 17 (小学生)
金币: 2933.5
散金: 95
红花: 53
帖子: 1243
在线: 121.5小时
虫号: 1058641
注册: 2010-07-16
专业: 化学反应工程

★ ★ ★
dy322112: 金币+3, 3Q 2012-07-26 21:27:39

引用回帖:

7楼: Originally posted by wang22889 at 2012-07-24 14:40:26
热重当然也是一种方法，只是我没有做过。热重损失掉的重量就是羟基的量吗，有没有可能是SiO2本身吸水，热重的时候也会有表面。那热重的时候肯定就需要预处理对吧？...

热重测试损失掉的会有SiO2本身吸附的水份，我之前做过SBA-15的热重表征，SBA-15就是由无定形SiO2组成的！200度以下的失重一般都归属为是游离水和结合水的失重。。还是建议用红外把、、、不过我没在那么高温度下焙烧过。。不知道焙烧后还能不能测出硅羟基的吸收峰、、、

有些路很远，走下去会很累。可是，不走，会后悔。

12楼2012-07-25 17:22:52

loneselfcn

银虫 (初入文坛)

应助: 0 (幼儿园)
金币: 449.5
红花: 1
帖子: 34
在线: 51.1小时
虫号: 638900
注册: 2008-10-28
性别: GG
专业: 化学反应工程

★ ★
dy322112: 金币+2, 3Q 2012-07-26 21:27:28

热重可通过升温速率控制，1/min
失去表面羟基温度大约在240~310之间，温度再高就会出现晶格改变了

sunshine

13楼2012-07-26 19:31:31

wang22889

木虫 (小有名气)

应助: 0 (幼儿园)
金币: 4319.2
散金: 10
红花: 2
帖子: 198
在线: 75.7小时
虫号: 621451
注册: 2008-10-09
性别: GG
专业: 能源化工

引用回帖:

13楼: Originally posted by loneselfcn at 2012-07-26 19:31:31
热重可通过升温速率控制，1/min
失去表面羟基温度大约在240~310之间，温度再高就会出现晶格改变了

今天仔细看了下这方面的文献，好像在400℃之前的脱水都是可以恢复的，而400℃之后的羟基脱水则是部分可恢复，温度越高，可恢复的部分就越少。不定形的SiO2出现晶格变化的温度应该不止这么低吧，SiO2的晶体那就是石英了。

14楼2012-07-27 17:00:19

阳光西骑士

木虫 (正式写手)

应助: 33 (小学生)
金币: 4498.4
散金: 1942
红花: 40
帖子: 853
在线: 1290.8小时
虫号: 1287066
注册: 2011-05-05
性别: GG
专业: 生物无机化学

引用回帖:

8楼: Originally posted by shine6832 at 2012-07-25 08:56:32
检测SiO2表面的羟基最简单的方法就是红外。200°抽真空2h左右，建议使用DRIFTS，960cm-1处的峰即为硅羟基。
还有一种方法就是29Si固体核磁，检测Q3强度
你的材料经过700焙烧后，表面仍然存在部分硅羟基，但肯定低 ...

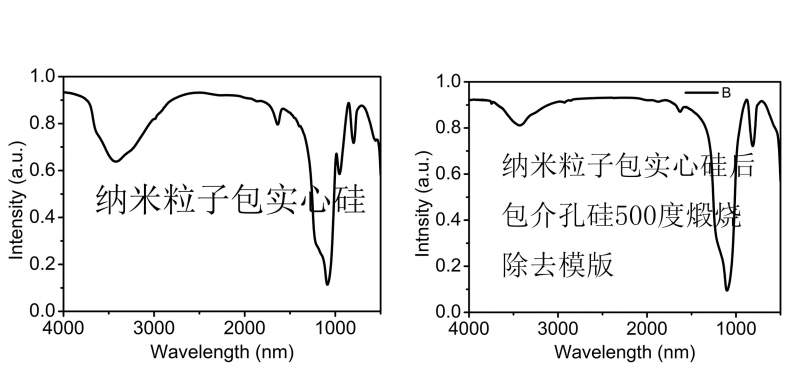

您好请帮忙分析下谢谢如何恢复硅羟基的峰


15楼2015-12-07 22:57:55

小米充电器

禁虫 (初入文坛)

本帖内容被屏蔽

16楼2018-07-05 14:01:15
