[求助] 已知交流阻抗图怎样知道内阻啊！！如图！！

如图1如何得出内阻的啊，是算的还是根据图像看的啊，谢谢！！！

图1
下面图2是我在小木虫上看到的有人问过这样问题好像都也没解释出什么

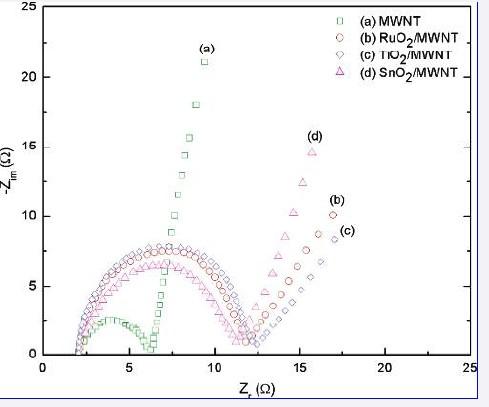

Equivalent series resistance (ESR) of 7, 4, 3, and 5.5 欧 are measured for pure MWNT, RuO2/MWNT, TiO2/MWNT, and SnO2/MWNT nanocomposites,

图2

[ Last edited by @爱你一万年@ on 2012-7-1 at 20:38 ]
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-07-01 20:35:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

linovel

铁杆木虫 (职业作家)

【答案】应助回帖

★
hsm866: 金币+1, 多谢应助，希望多参与 2012-07-04 14:19:47
这是EIS阻抗图  用Zview拟合软件 画等效电路拟合 可以算出内阻
赞一下 回复此楼
哦哦哦哦
2楼2012-07-01 21:00:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

oO山贼Oo

木虫 (著名写手)

一个好人

【答案】应助回帖

★ ★
hsm866: 金币+2, 感谢应助，希望多参与本版活动 2012-07-04 14:20:52
那个红线应该对应的是阻抗的虚部为0的直线吧？怎么在那个位置？
这个一般要对每一段曲线进行拟合，画出等效电路图
不知道你这个测的是什么，只能简单说一下
那个大的半圆一般代表电化学阻抗，也就是电极反应的阻抗值
半圆与红线交点所代表的值，一般是溶液的电阻，如果你说的内阻是欧姆内阻的话，也可以把这个值近似看成内阻~
赞一下 回复此楼
我的心已告别青苹果,只是爱依旧灿烂
3楼2012-07-02 08:53:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

@爱你一万年@

至尊木虫 (职业作家)
引用回帖:
3楼: Originally posted by oO山贼Oo at 2012-07-02 08:53:26
那个红线应该对应的是阻抗的虚部为0的直线吧？怎么在那个位置？
这个一般要对每一段曲线进行拟合，画出等效电路图
不知道你这个测的是什么，只能简单说一下
那个大的半圆一般代表电化学阻抗，也就是电极反应的阻 ...

谢谢啊，那第一幅图的内阻就是2.5左右啊！！再问一下那第二幅图文献上写的Equivalent series resistance (ESR) of 7, 4, 3, and 5.5 欧 are measured for pure MWNT, RuO2/MWNT, TiO2/MWNT, and SnO2/MWNT nanocomposites，
7、4、3、5欧是怎么看出来的！好像不是半圆与红线的交点的值吧，麻烦你再解释一下啊！谢谢！
赞一下 回复此楼
4楼2012-07-02 11:22:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

@爱你一万年@

至尊木虫 (职业作家)
引用回帖:
2楼: Originally posted by linovel at 2012-07-01 21:00:03
这是EIS阻抗图  用Zview拟合软件 画等效电路拟合 可以算出内阻

谢谢啊！拟合完了，最后的内阻值是不是在数据库里看到的那个啊
赞一下 回复此楼
5楼2012-07-02 11:24:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xxn524

铁虫 (小有名气)

【答案】应助回帖

★
hsm866: 金币+1, 感谢应助，欢迎常来 2012-07-11 21:09:16
一般内阻指的是使用交流精密内阻仪测试的内阻，等同于在阻抗谱里面，1000HZ处的阻抗。
赞一下 回复此楼
Nothing is impossible to a willing heart.
6楼2012-07-08 13:20:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhouwenhui2000

铁杆木虫 (著名写手)

【答案】应助回帖

★
hsm866: 金币+1, 感谢应助，欢迎常来 2012-07-11 21:09:35
从阻抗图可以看出来两个电阻值，就根据阻抗谱中第一个半圆，半圆的半径是一个阻值（好像是对应内生电阻），半圆开始的地方对应的是一个阻值（好像是对应外面的连接电阻）
赞一下 回复此楼
送人玫瑰，手有余香。
7楼2012-07-10 08:51:09
