[求助] 电化学阻抗图做出来如何知道电极材料的电阻值

如题，已知电化学阻抗图，如何通过阻抗图知道电极材料的电阻值呢？我看到有的文献就把电阻阻抗图做出来（半圆状的），然后人家就说这个材料是多少欧姆的内阻。。。是不是有公式呢？？？在线等答案啊，急求。。。谢谢大家啦。。。
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2011-09-10 00:33:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

buaa_fc

铁杆木虫 (知名作家)

【答案】应助回帖

看1khz那个点啦，一般测电池内阻的仪器也都是交流电1khz测试的
那个点差不多和实部轴重合。不过这个Rs不仅仅是电极材料的电阻，也包含溶液阻抗，极流体阻抗等
赞一下 回复此楼
2楼2011-09-10 13:03:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

guoxinying

银虫 (正式写手)
引用回帖:
2楼: Originally posted by buaa_fc at 2011-09-10 13:03:55:
看1khz那个点啦，一般测电池内阻的仪器也都是交流电1khz测试的
那个点差不多和实部轴重合。不过这个Rs不仅仅是电极材料的电阻，也包含溶液阻抗，极流体阻抗等

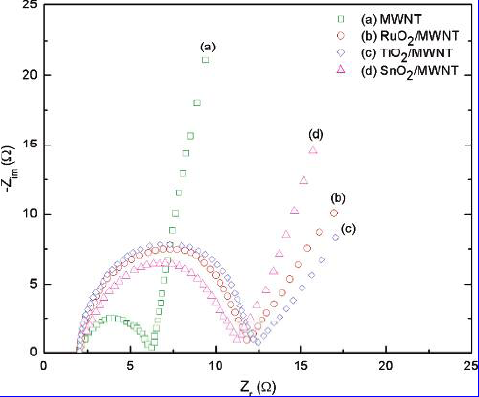

你好，补充一下哈，作者计算出来的阻值呢？不是说半圆越大，阻值越大的吗？看不懂以下数据，请指教啊。谢谢啦。Equivalent series resistance (ESR)
of 7, 4, 3, and 5.5 欧 are measured for pure MWNT, RuO2/
MWNT, TiO2/MWNT, and SnO2/MWNT nanocomposites,
respectively.
赞一下 回复此楼
3楼2011-09-13 09:44:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

buaa_fc

铁杆木虫 (知名作家)

【答案】应助回帖

guoxinying(金币+2): 谢谢 2011-09-15 08:48:40
Rs是2.4欧左右吧，Rct（法拉第阻抗）应该改是6和11欧左右吧
文献的意思不是很明白
赞一下 回复此楼
4楼2011-09-14 20:38:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ggdnk

金虫 (小有名气)
引用回帖:
2楼: Originally posted by buaa_fc at 2011-09-10 13:03:55:
看1khz那个点啦，一般测电池内阻的仪器也都是交流电1khz测试的
那个点差不多和实部轴重合。不过这个Rs不仅仅是电极材料的电阻，也包含溶液阻抗，极流体阻抗等

能把这篇文章的题目发给我吗？谢谢了。
赞一下 回复此楼
5楼2011-09-16 01:55:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zyhu640619

木虫 (职业作家)

【答案】应助回帖

在不考虑扩散的情况下，那个半圆的直径间的距离是的貌似
赞一下 回复此楼
6楼2011-09-16 21:42:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kouhuanhuan

木虫 (小有名气)
引用回帖:
3楼: Originally posted by guoxinying at 2011-09-13 09:44:38:
你好，补充一下哈，作者计算出来的阻值呢？不是说半圆越大，阻值越大的吗？看不懂以下数据，请指教啊。谢谢啦。Equivalent series resistance (ESR)
of 7, 4, 3, and 5.5 欧 are measured for pure MWNT, RuO2/ ...

能把这篇文献的题目附上吗？？或者卷轴年，谢了。
赞一下 回复此楼
7楼2011-11-02 15:37:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

boyang204

禁虫 (初入文坛)
本帖内容被屏蔽
8楼2014-12-18 10:50:20
