版块导航: 正在加载中...

登录注册

应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

返回列表

2digua

木虫 (正式写手)

应助: 0 (幼儿园)
金币: 1058.1
散金: 188
红花: 1
帖子: 572
在线: 256.2小时
虫号: 686747
注册: 2009-01-03
专业: 无机合成和制备化学

[求助] fullprof 两相精修问题

刚学习fullprof不久，所以问题比较多，两相精修不知道设置的什么地方出错了，请高手帮忙指点一下吧，谢谢了

回复此楼

» 本帖附件资源列表

欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
附件 1 : 两相精修.zip

2012-06-27 09:54:34, 116.81 K

» 收录本帖的淘帖专辑推荐

没事看看

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

FullProf结构精修，数据中峰有劈裂，该如何调整参数已经有14人回复
Fullprof 精修结果Rexp很大已经有16人回复
300金币求助帮精修XRD数据已经有16人回复
求fullprof精修软件使用说明已经有3人回复
回答网友关于单晶结构精修的问题已经有22人回复
Fullprof精修求助已经有4人回复
钙钛矿fullprof结构精修R因子修不下去了，求高手给修下！已经有38人回复
转载董成研究员一博文《有关Rietveld refinement 精修的几个常见问题》已经有6人回复
fullprof高手帮忙看看，如图精修R值太大，该怎么精修下去？附PCR、data文件已经有17人回复
Fullprof多相精修软件使用已经有15人回复
【求助】Fullprof 进行精修的顺序？已经有3人回复
【求助】fullprof 精修，指标化-欢迎参与讨论已经有20人回复
【求助】用FullProf做Retiveld精修问题已经有8人回复
【交流】关于fullprof精修结果中的几个疑问？已经有13人回复

1楼2012-06-27 09:54:44

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

daxu

铁杆木虫 (正式写手)

应助: 34 (小学生)
金币: 5840.6
散金: 218
红花: 23
帖子: 824
在线: 761.8小时
虫号: 574494
注册: 2008-06-16
性别: GG
专业: 矿物学(含矿物物理学）

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
2digua: 金币+10, ★有帮助 2012-06-29 10:07:27
huangjr: 金币+1 2012-06-29 20:57:55
huangjr: 感谢应助~ 2012-06-29 20:58:01

检查一下你的第二相占位率怎么为零呢，另外你的定标因子为什么是零呢？

赞一下

回复此楼

much to learn

2楼2012-06-27 22:53:37

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

daxu

铁杆木虫 (正式写手)

应助: 34 (小学生)
金币: 5840.6
散金: 218
红花: 23
帖子: 824
在线: 761.8小时
虫号: 574494
注册: 2008-06-16
性别: GG
专业: 矿物学(含矿物物理学）

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
2digua: 金币+40, ★★★很有帮助 2012-06-29 10:07:21
huangjr: 金币+1 2012-06-29 20:58:15
huangjr: 感谢应助~ 2012-06-29 20:58:20

COMM 2digua
! Current global Chi2 (Bragg contrib.) =    1.921
! Files => DAT-file: r.dat,  PCR-file: r
!Job Npr Nph Nba Nex Nsc Nor Dum Iwg Ilo Ias Res Ste Nre Cry Uni Cor Opt Aut
0 7 2  -3 0 0 1 0 0 0 0 0 0 0 0 0 0 0 1
!
!Ipr Ppl Ioc Mat Pcr Ls1 Ls2 Ls3 NLI Prf Ins Rpa Sym Hkl Fou Sho Ana
0 0 1 0 1 0 4 0 0 3 0 0 0 0 0 0 0
!
! Lambda1  Lambda2 Ratio Bkpos Wdt Cthm    muR AsyLim Rpolarz  2nd-muR -> Patt# 1
1.540560 1.544390  0.50000 40.000  8.0000  0.7998  0.0000 40.00 0.0000  0.0000
!
!NCY  Eps  R_at  R_an  R_pr  R_gl    Thmin    Step    Thmax PSD Sent0
150  0.10  0.30  0.30  0.30  0.30    10.0000 0.020000 120.0000 0.000 0.000
!
!
   29 !Number of refined parameters
!
!  Zero Code SyCos Code SySin Code  Lambda    Code MORE ->Patt# 1
  0.24109 41.0  0.00000 0.0  0.00000 0.0 0.000000 0.00 1
!
! Microabsorption coefficients for Pattern#  1
! P0 Cod_P0 Cp Cod_Cp    Tau  Cod_Tau
  0.0000 0.00  1.7561 0.00  0.0555 21.00
! Background coefficients/codes  for Pattern#  1  (Polynomial of 9th degree + terms 1/T, 1/T^2, and 1/T^3)
   205.568    -42.035    18.635    0.000    0.000    0.000
   51.00    61.00    71.00       0.00       0.00       0.00
   0.000    0.000    0.000    0.000  -13850.783  207883.906
      0.00       0.00       0.00       0.00    81.00    91.00
!-------------------------------------------------------------------------------
!  Data for PHASE number: 1  ==> Current R_Bragg for Pattern#  1:    5.04
!-------------------------------------------------------------------------------
Crystallographic studies of perovskite-like compounds. I. Rare earth
!
!Nat Dis Ang Pr1 Pr2 Pr3 Jbt Irf Isy Str Furth    ATZ Nvk Npr More
4 0 0 0.0 0.0 1.0 0 0 0 0 0       637.901 0 7 1
!
!Jvi Jdi Hel Sol Mom Ter  Brind RMua RMub RMuc Jtyp  Nsp_Ref Ph_Shift N_Domains
0 3 0 0 0 0  1.0000  0.0000  0.0000  0.0000 0    0    0    0
!
! Max_dst(dist) (angles)  Bond-Valence Calc.
   3.5000 180.0000       BVS
!  N_cations N_anions    Tolerance(%) / Name or cations/ and Anions
   2          1             10.00
Y3+  Cr3+
O2-
!
P b n m                <--Space group symbol
!Atom Typ    X       Y       Z    Biso    Occ    In Fin N_t Spc /Codes
O2    O    0.69753  0.31291  0.05192  0.43325 1.00000 0 0 0 3
            231.00 241.00 251.00 280.30    0.00
Y1    Y    0.98214  0.07302  0.25000  0.56991 0.50000 0 0 0 1
            191.00 201.00    0.00 270.30    0.00
Cr1 Cr    0.00000  0.50000  0.00000  0.68991 0.50000 0 0 0 2
               0.00    0.00    0.00 270.30    0.00
O1    O    0.11041  0.46689  0.25000  0.43325 0.50000 0 0 0 3
            211.00 221.00    0.00 280.30    0.00
!-------> Profile Parameters for Pattern #  1
!  Scale       Shape1    Bov    Str1    Str2    Str3 Strain-Model
0.14962E-02 0.00000 0.00000 0.00000 0.00000 0.00000    0
11.00000    0.000    0.000    0.000    0.000    0.000
!    U       V       W          X       Y       GauSiz LorSiz Size-Model
0.025946  -0.022916 0.013524 0.000000 0.054268  -0.000001 0.000000 0
101.000 111.000 121.000    0.000 131.000    0.000    0.000
!    a       b       c       alpha    beta    gamma    #Cell Info
5.255432 5.647014 7.474926  90.000000  90.000000  90.000000
  161.00000  171.00000  181.00000 0.00000 0.00000 0.00000
!  Pref1 Pref2    Asy1    Asy2    Asy3    Asy4    S_L    D_L
  0.97689  0.00000 -0.02019  0.03844  0.00000  0.00000  0.00000  0.00000
291.00    0.00 141.00 151.00    0.00    0.00    0.00    0.00
!-------------------------------------------------------------------------------
!  Data for PHASE number: 2  ==> Current R_Bragg for Pattern#  1: 36.02
!-------------------------------------------------------------------------------
Y2 O3
!
!Nat Dis Ang Pr1 Pr2 Pr3 Jbt Irf Isy Str Furth    ATZ Nvk Npr More
3 0 0 0.0 0.0 1.0 0 0 0 0 0    3612.974 0 7 0
!
I a -3                <--Space group symbol
!Atom Typ    X       Y       Z    Biso    Occ    In Fin N_t Spc /Codes
O1    O    0.39056  0.15163  0.38041  0.43325 1.00000 0 0 0 0
               0.00    0.00    0.00 280.30    0.00
Y1    Y    0.96832  0.00000  0.25000  0.56991 0.50000 0 0 0 0
               0.00    0.00    0.00 270.30    0.00
Y2    Y    0.25000  0.25000  0.25000  0.68991 0.16667 0 0 0 0
               0.00    0.00    0.00 270.30    0.00
!-------> Profile Parameters for Pattern #  1
!  Scale       Shape1    Bov    Str1    Str2    Str3 Strain-Model
0.55454E-06 0.00000 0.00000 0.00000 0.00000 0.00000    0
31.00000    0.000    0.000    0.000    0.000    0.000
!    U       V       W          X       Y       GauSiz LorSiz Size-Model
0.025946  -0.022916 0.013524 0.000000 0.054268  -0.000001 0.000000 0
101.000 111.000 121.000    0.000 131.000    0.000    0.000
!    a       b       c       alpha    beta    gamma    #Cell Info
  10.613055  10.613055  10.613055  90.000000  90.000000  90.000000
  261.00000  261.00000  261.00000 0.00000 0.00000 0.00000
!  Pref1 Pref2    Asy1    Asy2    Asy3    Asy4    S_L    D_L
  1.00000  0.00000 -0.02019  0.03844  0.00000  0.00000  0.00000  0.00000
   0.00    0.00 141.00 151.00    0.00    0.00    0.00    0.00
!  2Th1/TOF1 2Th2/TOF2  Pattern # 1
   10.000    120.000    1

赞一下(1人)

回复此楼

much to learn

3楼2012-06-28 14:53:36

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

daxu

铁杆木虫 (正式写手)

应助: 34 (小学生)
金币: 5840.6
散金: 218
红花: 23
帖子: 824
在线: 761.8小时
虫号: 574494
注册: 2008-06-16
性别: GG
专业: 矿物学(含矿物物理学）

谨供参考

回复此楼

much to learn

4楼2012-06-28 14:53:59

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

daxu

铁杆木虫 (正式写手)

应助: 34 (小学生)
金币: 5840.6
散金: 218
红花: 23
帖子: 824
在线: 761.8小时
虫号: 574494
注册: 2008-06-16
性别: GG
专业: 矿物学(含矿物物理学）

★
huangjr: 金币+1, 感谢交流~ 2012-06-29 20:58:43

16°还有一个宽峰，不知是非晶态还是其它物相的峰，不过结果看起来还可以

赞一下

回复此楼

much to learn

5楼2012-06-28 14:56:33

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

lqingh506

铁杆木虫 (知名作家)

应助: 314 (大学生)
金币: 11076.9
散金: 1501
红花: 75
帖子: 7621
在线: 3397.5小时
虫号: 723546
注册: 2009-03-15
性别: GG
专业: 无机非金属类光电信息与功

引用回帖:

5楼: Originally posted by daxu at 2012-06-28 14:56:33
16°还有一个宽峰，不知是非晶态还是其它物相的峰，不过结果看起来还可以

dayu老师，精修完后如何查看两相的比例呢，谢谢

赞一下

回复此楼

6楼2012-06-29 20:53:52

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

daxu

铁杆木虫 (正式写手)

应助: 34 (小学生)
金币: 5840.6
散金: 218
红花: 23
帖子: 824
在线: 761.8小时
虫号: 574494
注册: 2008-06-16
性别: GG
专业: 矿物学(含矿物物理学）

引用回帖:

6楼: Originally posted by lqingh506 at 2012-06-29 20:53:52
dayu老师，精修完后如何查看两相的比例呢，谢谢...

sum文件，最后有phase分数，建议先看fullprof的manual，然后跟着fullprof自带的例子学
另外，我不是dayu

赞一下

回复此楼

» 本帖已获得的红花（最新10朵）

lqingh506

much to learn

7楼2012-06-30 08:09:48

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

lqingh506

铁杆木虫 (知名作家)

应助: 314 (大学生)
金币: 11076.9
散金: 1501
红花: 75
帖子: 7621
在线: 3397.5小时
虫号: 723546
注册: 2009-03-15
性别: GG
专业: 无机非金属类光电信息与功

送鲜花一朵

引用回帖:

7楼: Originally posted by daxu at 2012-06-30 08:09:48
sum文件，最后有phase分数，建议先看fullprof的manual，然后跟着fullprof自带的例子学
另外，我不是dayu...

谢谢daxu老师!

回复此楼

8楼2012-06-30 11:17:09

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

lqingh506

铁杆木虫 (知名作家)

应助: 314 (大学生)
金币: 11076.9
散金: 1501
红花: 75
帖子: 7621
在线: 3397.5小时
虫号: 723546
注册: 2009-03-15
性别: GG
专业: 无机非金属类光电信息与功

引用回帖:

6楼: Originally posted by lqingh506 at 2012-06-29 20:53:52
dayu老师，精修完后如何查看两相的比例呢，谢谢...

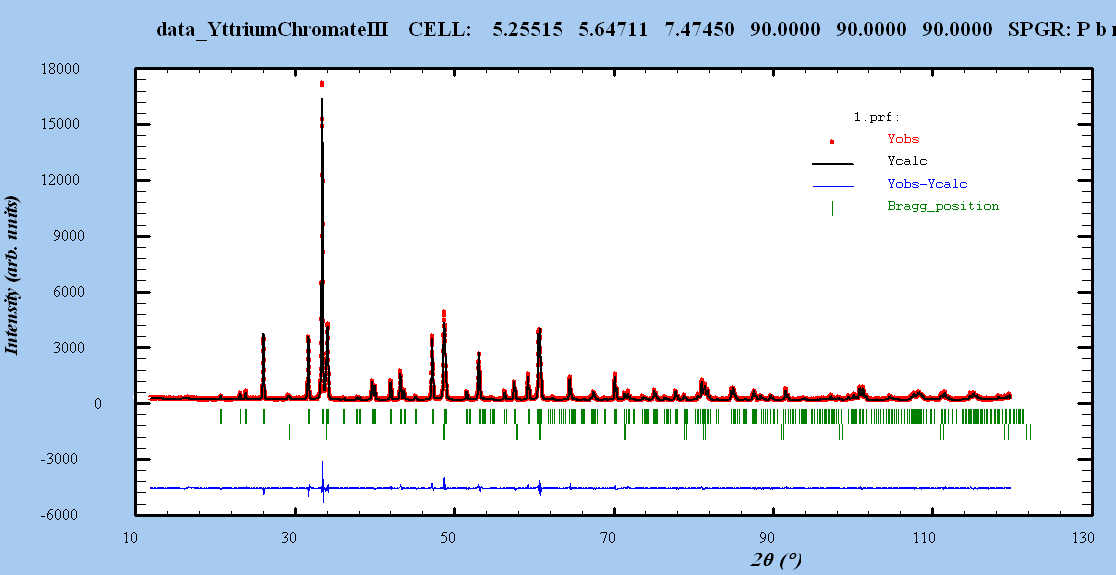

daxu老师，根据您的提示，也尝试修了一下这个数据，你帮忙看看行么？

COMM data_YttriumChromateIII
! Current global Chi2 (Bragg contrib.) =    1.528
! Files => DAT-file: 1.dat,  PCR-file: 1
!Job Npr Nph Nba Nex Nsc Nor Dum Iwg Ilo Ias Res Ste Nre Cry Uni Cor Opt Aut
0 5 2  74 1 0 0 0 0 0 0 0 0 0 0 0 0 0 1
!
!Ipr Ppl Ioc Mat Pcr Ls1 Ls2 Ls3 NLI Prf Ins Rpa Sym Hkl Fou Sho Ana
0 0 1 0 1 0 4 0 0 3 0 0 0 0 0 0 0
!
! Lambda1  Lambda2 Ratio Bkpos Wdt Cthm    muR AsyLim Rpolarz ->Patt# 1
1.540560 1.544390  0.50000 40.000  8.0000  0.9100  0.0000 60.00 0.0000
!
!NCY  Eps  R_at  R_an  R_pr  R_gl    Thmin    Step    Thmax PSD Sent0
150  0.10  1.00  1.00  1.00  1.00    10.0000 0.020000 120.0000 0.000 0.000
!
!2Theta/TOF/E(Kev) Background  for Pattern#  1
      11.4400    277.6670       0.00
      12.3600    269.1817       51.00
      13.6600    252.0739       61.00
      15.2800    214.8599       71.00
      16.2800    262.6717       81.00
      18.8800    212.8779       91.00
      18.9600    208.3338       101.00
      21.5600    214.7588       111.00
      22.2200    213.9058       121.00
      24.6600    242.5013       131.00
      25.3800    213.0002       141.00
      27.7600    213.1071       151.00
      28.0600    217.2087       161.00
      30.8000    230.0522       171.00
      30.8800    225.7386       181.00
      32.5400    206.7024       191.00
      35.2000    191.4962       201.00
      35.6400    197.9774       211.00
      37.0800    184.2982       221.00
      39.0600    188.6540       231.00
      41.0000    187.2981       241.00
      41.7000    190.4588       251.00
      42.9200    194.5500       261.00
      44.5600    189.3058       271.00
      46.2000    190.9250       281.00
      48.2600    213.0710       291.00
      50.0400    178.2155       301.00
      50.3800    188.2681       311.00
      52.6600    194.7100       321.00
      54.1800    197.2479       331.00
      55.4800    182.2867       341.00
      56.1000    190.5188       351.00
      58.6600    175.3366       361.00
      59.0800    210.7887       371.00
      61.8600    194.9830       381.00
      63.1400    190.2622       391.00
      63.5400    191.5190       401.00
      65.7400    186.4642       411.00
      66.8400    187.1128       421.00
      68.3600    181.8973       431.00
      69.5600    188.1306       441.00
      70.9600    181.1663       451.00
      73.2600    180.2056       461.00
      74.6800    185.1299       471.00
      76.3800    180.7238       481.00
      77.4600    182.7782       491.00
      79.6800    165.2191       501.00
      79.9400    188.8277       511.00
      82.8200    178.4426       521.00
      83.7600    179.2836       531.00
      84.3400    177.0055       541.00
      86.3400    173.6973       551.00
      87.3800    180.3440       561.00
      89.4800    170.9130       571.00
      90.8000    173.9674       581.00
      92.5400    169.8646       591.00
      94.7200    176.2551       601.00
      95.2800    173.0746       611.00
      96.7800    174.7217       621.00
      99.0200    163.6293       631.00
      99.2600    183.9210       641.00
   102.1400    160.5670       651.00
   102.6800    181.4476       661.00
   103.8600    178.9382       671.00
   106.2800    177.6231       681.00
   106.8000    179.4133       691.00
   109.5400    179.1986       701.00
   110.6600    180.9008       711.00
   112.5200    181.6483       721.00
   113.3200    184.4950       731.00
   114.2200    183.7743       741.00
   116.7000    178.9747       751.00
   117.2600    195.1355       761.00
   118.8800    181.8649       771.00
!
! Excluded regions (LowT  HighT) for Pattern#  1
   10.00    12.00
!
!
   109 !Number of refined parameters
!
!  Zero Code SyCos Code SySin Code  Lambda    Code MORE ->Patt# 1
  0.23637 21.0  0.00000 0.0  0.00000 0.0 0.000000 0.00 0
!-------------------------------------------------------------------------------
!  Data for PHASE number: 1  ==> Current R_Bragg for Pattern#  1:    3.41
!-------------------------------------------------------------------------------
data_YttriumChromateIII
!
!Nat Dis Ang Pr1 Pr2 Pr3 Jbt Irf Isy Str Furth    ATZ Nvk Npr More
4 0 0 0.0 0.0 1.0 0 0 0 0 0       755.600 0 5 0
!
P b n m                <--Space group symbol
!Atom Typ    X       Y       Z    Biso    Occ    In Fin N_t Spc /Codes
Y1    Y    -0.01773  0.07266  0.25000 -0.14239 0.45775 0 0 0 0
            901.00 911.00    0.00  1011.00 981.00
Cr1 Cr    0.00000  0.50000  0.00000 -0.31006 0.46612 0 0 0 0
               0.00    0.00    0.00  1021.00 971.00
O1    O    0.11225  0.46558  0.25000  1.17964 0.53774 0 0 0 0
            921.00 931.00    0.00  1031.00 991.00
O2    O    -0.30501  0.31080  0.05294  0.71133 1.06949 0 0 0 0
            941.00 951.00 961.00  1041.00 1001.00
!-------> Profile Parameters for Pattern #  1
!  Scale       Shape1    Bov    Str1    Str2    Str3 Strain-Model
0.11707E-02 0.22317 0.00000 0.00000 0.00000 0.00000    0
11.00000 811.000    0.000    0.000    0.000    0.000
!    U       V       W          X       Y       GauSiz LorSiz Size-Model
0.039810  -0.039447 0.026624 0.006043 0.000000 0.000000 0.000000 0
851.000 871.000 891.000 831.000    0.000    0.000    0.000
!    a       b       c       alpha    beta    gamma    #Cell Info
5.255146 5.647113 7.474504  90.000000  90.000000  90.000000
41.00000  781.00000  791.00000 0.00000 0.00000 0.00000
!  Pref1 Pref2    Asy1    Asy2    Asy3    Asy4
  0.00000  0.00000 -0.02352  0.04487  0.00000  0.00000
   0.00    0.00  1051.00  1061.00    0.00    0.00
!-------------------------------------------------------------------------------
!  Data for PHASE number: 2  ==> Current R_Bragg for Pattern#  1:    3.57
!-------------------------------------------------------------------------------
phase 2
!
!Nat Dis Ang Pr1 Pr2 Pr3 Jbt Irf Isy Str Furth    ATZ Nvk Npr More
2 0 0 0.0 0.0 1.0 0 0 0 0 0       451.491 0 5 0
!
F m -3 m                <--Space group symbol
!Atom Typ    X       Y       Z    Biso    Occ    In Fin N_t Spc /Codes
Y1    Y    0.00000  0.00000  0.00000  0.00000 0.02083 0 0 0 0
               0.00    0.00    0.00    0.00    0.00
O2    O    0.25000  0.25000  0.25000  0.00000 0.03125 0 0 0 0
               0.00    0.00    0.00    0.00    0.00
!-------> Profile Parameters for Pattern #  1
!  Scale       Shape1    Bov    Str1    Str2    Str3 Strain-Model
0.12054E-04  -0.92825 0.00000 0.00000 0.00000 0.00000    0
31.00000 821.000    0.000    0.000    0.000    0.000
!    U       V       W          X       Y       GauSiz LorSiz Size-Model
  -0.401080 0.500441 0.006255 0.035532 0.000000 0.000000 0.000000 0
861.000 881.000    0.000 841.000    0.000    0.000    0.000
!    a       b       c       alpha    beta    gamma    #Cell Info
5.289111 5.289111 5.289111  90.000000  90.000000  90.000000
  801.00000  801.00000  801.00000 0.00000 0.00000 0.00000
!  Pref1 Pref2    Asy1    Asy2    Asy3    Asy4
  0.73586  0.00000  0.01974 -0.06755  0.00000  0.00000
  1091.00    0.00  1071.00  1081.00    0.00    0.00
!  2Th1/TOF1 2Th2/TOF2  Pattern # 1
   12.000    120.000    1

赞一下

回复此楼

9楼2012-07-01 20:13:49

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

kokokolo

禁虫 (小有名气)

本帖内容被屏蔽

10楼2016-03-29 22:00:49

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

相关版块跳转我要订阅楼主 2digua 的主题更新

返回列表
