[求助] icem 分割面

如何在长方形面的一角用俩条线分割出一个小的矩形面？ 我想把这俩部分弄成俩个part 可是不知道具体怎么操作？我分割后感觉着俩部分还是被认作一个面了，求指点
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-05-17 16:39:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ly1114jj

木虫 (小有名气)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+2, 谢谢应助！ 2012-05-17 23:04:07
先通过点把你需要创建的小矩形面画出来，然后将小矩形创建成面，然后通过曲线分割面命令，分割的面为大矩形面，曲线选中小矩形即可分割面。
赞一下 回复此楼
海纳百川，有容乃大！
2楼2012-05-17 19:02:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kylafree

至尊木虫 (知名作家)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+2, 谢谢应助！ 2012-05-17 23:04:17
1，同楼上
2，通过两个平面切出这个长方形来
3，最好在建模型的时候就分出这个长方形来，ICEM中操作不怎么方便
赞一下 回复此楼
3楼2012-05-17 22:07:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lianliamliuy

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by ly1114jj at 2012-05-17 19:02:05:
先通过点把你需要创建的小矩形面画出来，然后将小矩形创建成面，然后通过曲线分割面命令，分割的面为大矩形面，曲线选中小矩形即可分割面。

再请教一下 这个模型用拓扑块生成六面体结构网格 怎么做啊
赞一下 回复此楼
4楼2012-05-18 10:30:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ly1114jj

木虫 (小有名气)

【答案】应助回帖

★ ★
xiegangmai: 金币+2, 谢谢参与！ 2012-05-18 22:41:36
引用回帖:
4楼: Originally posted by lianliamliuy at 2012-05-18 10:30:03:
再请教一下 这个模型用拓扑块生成六面体结构网格 怎么做啊

你把源文件给我我把步骤做给你吧。
第一步 建立 3D Blocking，生成一个六面体块，然后将模型尖点一边的块两点合并为一点（上下都合并）--目的要使块形状和模型形状类似
第二步 关联对应的点 和 线
第三步 设置全局最大尺寸 （mesh-global element seed size）
第四步 预览网格(pre-mesh setup-->update size--->update all)
第五步 模型树（model）---->blocking---->pre-mesh
就可以了~
赞一下 回复此楼
海纳百川，有容乃大！
5楼2012-05-18 10:49:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lianliamliuy

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by kylafree at 2012-05-17 22:07:41:
1，同楼上
2，通过两个平面切出这个长方形来
3，最好在建模型的时候就分出这个长方形来，ICEM中操作不怎么方便

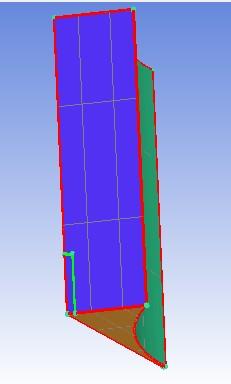

我想把图中的上表面即蓝面 用那俩条绿线在角上划分出一个小面 能把具体操作教我吗？我划分好多次了 都不成功 很着急
赞一下 回复此楼
6楼2012-05-18 11:20:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lianliamliuy

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by ly1114jj at 2012-05-18 10:49:29:
你把源文件给我我把步骤做给你吧。
第一步 建立 3D Blocking，生成一个六面体块，然后将模型尖点一边的块两点合并为一点（上下都合并）--目的要使块形状和模型形状类似
第二步 关联对应的点 和 线
第三步 设置 ...

把分割面的详细步骤也给我说一下吧 我都划分好多次了 都不行  十分感谢了
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : rongchimian.igs
    • 2012-05-18 11:49:56, 24.9 K
7楼2012-05-18 11:51:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ly1114jj

木虫 (小有名气)

【答案】应助回帖

★ ★
xiegangmai: 金币+2, 谢谢应助！ 2012-05-18 22:41:48
引用回帖:
7楼: Originally posted by lianliamliuy at 2012-05-18 11:51:23:
把分割面的详细步骤也给我说一下吧 我都划分好多次了 都不行  十分感谢了

假设面上的小矩形点、线已经创建好了。
首先将小矩形组成面，然后选择用线（by curve）分割面,------>先选中大矩形面，然后选中小矩形四条边，中键确定，分割成功。
赞一下 回复此楼
海纳百川，有容乃大！
8楼2012-05-18 12:23:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ly1114jj

木虫 (小有名气)

【答案】应助回帖

★
xiegangmai: 金币+1, 辛苦了！ 2012-05-18 22:42:05
引用回帖:
7楼: Originally posted by lianliamliuy at 2012-05-18 11:51:23:
把分割面的详细步骤也给我说一下吧 我都划分好多次了 都不行  十分感谢了

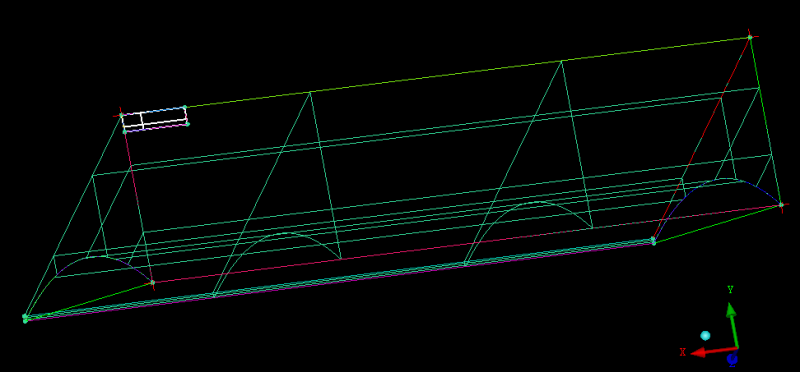

这应该算划分成功了吧~
赞一下 回复此楼
海纳百川，有容乃大！
9楼2012-05-18 12:25:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lianliamliuy

新虫 (初入文坛)
引用回帖:
8楼: Originally posted by ly1114jj at 2012-05-18 12:23:42:
假设面上的小矩形点、线已经创建好了。
首先将小矩形组成面，然后选择用线（by curve）分割面,------>先选中大矩形面，然后选中小矩形四条边，中键确定，分割成功。

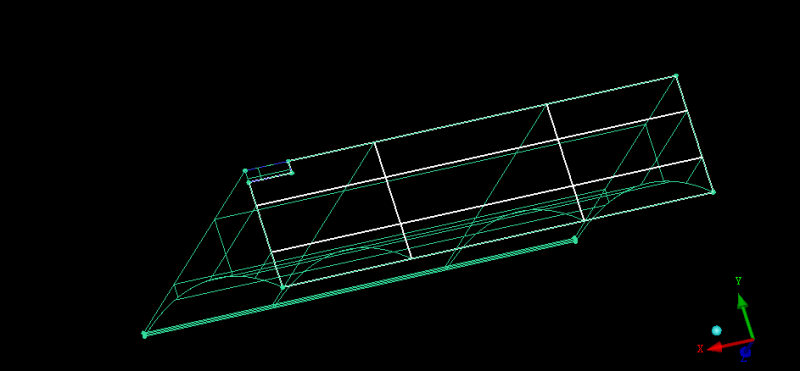

66/10/1400520_1337314794_598.png

貌似不行 我将大小矩形分别命名为俩个part时 他们还是以一种颜色显示，这是不是意味着他俩还是没分开啊  以前我分的那个 一导入cfx中 这这俩面就又以原来那个大矩形面显示了 小矩形根本找不到了 还有 那个小矩形面的边中与大矩形边重合的那俩条是通过俩点生成线的方法生成的 还是将大矩形边被点分割的啊   我在将
赞一下 回复此楼
10楼2012-05-18 15:20:06
