应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 无机非金属 » 陶瓷材料 » 做完SEM的困惑
271/3返回列表123下一页
查看: 2113  |  回复: 26
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

天懋

铁杆木虫 (正式写手)

[求助] 做完SEM的困惑

本人最近在一些陶瓷材料，我第一做SEM发现有许多小孔，于是把温度降低了一些，但是仍然发现有许多小孔，我想继续进一步降低温度，但是这样会导致致密度不行，请问各位高手能有什么好办法？

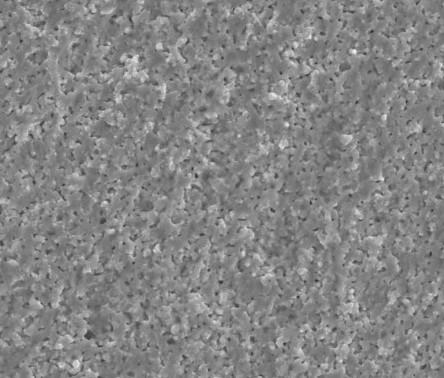

SEM图片
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-04-16 14:45:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

天懋

铁杆木虫 (正式写手)
引用回帖:
4楼: Originally posted by philipzm at 2012-04-16 20:49:12:
出现小孔，本身就说明烧结温度低了。你需要适当的提高烧结温度或在原有烧结温度的基础上延长保温时间。
此外，还要仔细反省一下你的照料工艺是否有问题。造粒不好时，由于成型时流动性不足，也容易产生气孔。
最 ...

本人所用的粉体是纳米级的材料，大约在60nm左右，烧结成这样的，还要继续提高温度吗？
赞一下(1人) 回复此楼
6楼2012-04-16 23:07:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

luoheng27

木虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
tjcdp: 金币+1, 应助指数+1, 鼓励应助，言之有理！ 2012-04-18 08:44:01
1、降低升温速率
2、提高烧结温度
3、适当延长保湿时间
赞一下(1人) 回复此楼
10楼2012-04-17 08:46:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

zhangquan8385

荣誉版主 (文坛精英)

优秀版主

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
天懋: 金币+1, ★有帮助 2012-04-16 16:16:05
tjcdp: 金币+1, 鼓励交流，言之有理！ 2012-04-17 00:48:01
1.加入适当烧结助剂促进烧结
2.适当提高烧结温度或者保温时间，使其致密化。

[ Last edited by zhangquan8385 on 2012-4-16 at 15:01 ]
赞一下 回复此楼
2楼2012-04-16 14:50:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

whd博士

木虫 (著名写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
天懋: 金币+1 2012-04-16 23:02:43
tjcdp: 金币+1, 多谢应助，鼓励交流！ 2012-04-17 00:48:11
出现小孔为什么要降低温度呢?降低温度不利于烧结的进行,很容易造成不致密化.楼上所说的就是比较正统的办法,当然,如果有条件也可以考虑改变烧结方式,采用热压烧结或者气氛烧结等,对陶瓷的致密化也很有帮助~~~~~~
赞一下 回复此楼
3楼2012-04-16 17:49:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

philipzm

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
tjcdp: , 多谢应助，鼓励交流！ 2012-04-17 00:48:22
出现小孔，本身就说明烧结温度低了。你需要适当的提高烧结温度或在原有烧结温度的基础上延长保温时间。
此外，还要仔细反省一下你的照料工艺是否有问题。造粒不好时，由于成型时流动性不足，也容易产生气孔。
最后，如果其它都没有问题的话，你还要看看是否是成型压力过小。
赞一下 回复此楼
4楼2012-04-16 20:49:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

封神之神

至尊木虫 (知名作家)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
天懋: 金币+1 2012-04-16 23:02:49
tjcdp: 金币+1, 鼓励交流，言之有理！ 2012-04-17 00:48:32
dengwei_19: 专家考核 2012-05-02 00:03:57
从图片看,是显然没有烧熟,提高烧结温度(最方便)
或者采用比表更小的粉体看看(难度适中),也可以引入烧结助剂(这个难度较大)
赞一下 回复此楼
5楼2012-04-16 21:34:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

天懋

铁杆木虫 (正式写手)
★
tjcdp: 金币+1, 鼓励反馈 2012-04-18 08:43:46
引用回帖:
5楼: Originally posted by 封神之神 at 2012-04-16 21:34:25:
从图片看,是显然没有烧熟,提高烧结温度(最方便)
或者采用比表更小的粉体看看(难度适中),也可以引入烧结助剂(这个难度较大)

本人所用的粉体是纳米级的材料，大约在60nm左右，烧结成这样的，还要继续提高温度吗？
赞一下 回复此楼
7楼2012-04-16 23:08:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

天懋

铁杆木虫 (正式写手)
引用回帖:
3楼: Originally posted by whd博士 at 2012-04-16 17:49:55:
出现小孔为什么要降低温度呢?降低温度不利于烧结的进行,很容易造成不致密化.楼上所说的就是比较正统的办法,当然,如果有条件也可以考虑改变烧结方式,采用热压烧结或者气氛烧结等,对陶瓷的致密化也很有帮助~~~~~~

本人所用的粉体是纳米级的材料，大约在60nm左右，烧结成这样的，继续提高烧结温度，效果会跟好吗？
赞一下 回复此楼
8楼2012-04-16 23:09:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

whd博士

木虫 (著名写手)

【答案】应助回帖

★
tjcdp: 金币+1, 应助指数+1, 鼓励应助，言之有理！ 2012-04-18 08:42:58
引用回帖:
6楼: Originally posted by 天懋 at 2012-04-16 23:07:36:
本人所用的粉体是纳米级的材料，大约在60nm左右，烧结成这样的，还要继续提高温度吗？

物料粒径虽然会影响烧结温度，但是不会很大，尤其到了纳米级别，虽然相对微米级温度低了一些。从你的图片看，气孔细小且分布很均匀，如果物料粒径分布不大的话，基本可以确定是烧结不完全了。当然，不知道是什么成型方法，所以不好说成型的影响。如果你觉得温度够了，你就适当增加保温时间看看。再不行，就提高烧结温度吧。
赞一下 回复此楼
9楼2012-04-17 08:44:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 天懋 的主题更新
271/3返回列表123下一页
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 一志愿北京化工大学070300 学硕336求调剂 +4 vv迷 2026-03-21 5/250 2026-03-22 08:38 by ChemPharm
[考研] 一志愿华中科技大学071000，求调剂 +4 沿岸有贝壳6 2026-03-21 4/200 2026-03-22 07:21 by ilovexiaobin
[考研] 326求调剂 +5 诺贝尔化学奖觊� 2026-03-15 8/400 2026-03-21 19:33 by ColorlessPI
[考研] 材料学硕333求调剂 +3 北道巷 2026-03-18 3/150 2026-03-21 18:17 by 学员8dgXkO
[考研] 268求调剂 +9 简单点0 2026-03-17 9/450 2026-03-21 15:37 by lature00
[考研] 330求调剂0854 +3 assdll 2026-03-21 3/150 2026-03-21 13:01 by 搏击518
[考研] 306求调剂 +4 chuanzhu川烛 2026-03-18 4/200 2026-03-21 08:25 by laoshidan
[考研] 307求调剂 +3 wyyyqx 2026-03-17 3/150 2026-03-21 03:20 by JourneyLucky
[考研] 二本跨考郑大材料306英一数二 +3 z1z2z3879 2026-03-17 3/150 2026-03-21 02:29 by JourneyLucky
[考研] 一志愿武理材料305分求调剂 +6 想上岸的鲤鱼 2026-03-18 7/350 2026-03-21 01:03 by JourneyLucky
[考研] 南京大学化学376求调剂 +3 hisfailed 2026-03-19 6/300 2026-03-20 23:43 by hisfailed
[考研] 材料学求调剂 +4 Stella_Yao 2026-03-20 4/200 2026-03-20 20:28 by ms629
[考研] 一志愿西安交通大学 学硕 354求调剂211或者双一流 +3 我想要读研究生 2026-03-20 3/150 2026-03-20 20:13 by JourneyLucky
[考研] 工科材料085601 279求调剂 +7 困于星晨 2026-03-17 9/450 2026-03-20 17:38 by 无懈可击111
[考研] 288求调剂，一志愿华南理工大学071005 +5 ioodiiij 2026-03-17 5/250 2026-03-19 18:22 by zcl123
[考研] 085601专硕，总分342求调剂，地区不限 +5 share_joy 2026-03-16 5/250 2026-03-18 14:48 by haxia
[考研] 0703化学调剂 +3 妮妮ninicgb 2026-03-17 3/150 2026-03-18 10:29 by macy2011
[考博] 26博士申请 +3 1042136743 2026-03-17 3/150 2026-03-17 23:30 by 轻松不少随
[考研] 277调剂 +5 自由煎饼果子 2026-03-16 6/300 2026-03-17 19:26 by 李leezz
[考研] 308求调剂 +4 是Lupa啊 2026-03-16 4/200 2026-03-17 17:12 by ruiyingmiao
信息提示
关闭
请填处理意见
关闭
