应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 化学化工区 » 催化 » 表征 » 帮我看看这个NH3-TPD谱图，600℃后脱附的是强酸峰吗？
81/1返回列表
查看: 2586  |  回复: 7
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

anide1314

银虫 (小有名气)

[求助] 帮我看看这个NH3-TPD谱图，600℃后脱附的是强酸峰吗？

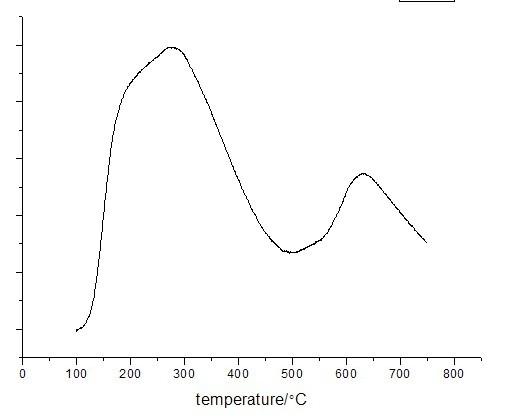

样品的成分是Si和Al，400度焙烧5h后，去做的TPD。TPD预处理温度500度，并加有干燥管。请大家分析一下600度的那个峰是强酸峰吗？有没有类似的文献啊？谢谢啊

TPD
回复此楼

» 收录本帖的淘帖专辑推荐

煤化工专栏 收藏

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-04-01 15:05:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

crazysniper

木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
anide1314: 金币+5, ★★★很有帮助, en 好的 谢谢 我去试试看 还有我没有用到模板剂 2012-04-01 15:37:59
一般来说很少出现600℃以上的氨气脱附峰，而且还这么大。
楼主的那个峰应该是材料里面在更高的温度焙烧时出来的杂质，有可能是没有焙烧干净的模板剂吧
而且这个峰是在500℃以后才出来的
建议楼主再进行一个空白实验验证，就是不通氨气吸附的TPD实验，其他步骤跟以上实验一致
赞一下 回复此楼
2楼2012-04-01 15:21:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

anide1314

银虫 (小有名气)
引用回帖:
2楼: Originally posted by crazysniper at 2012-04-01 15:21:21:
一般来说很少出现600℃以上的氨气脱附峰，而且还这么大。
楼主的那个峰应该是材料里面在更高的温度焙烧时出来的杂质，有可能是没有焙烧干净的模板剂吧
而且这个峰是在500℃以后才出来的
建议楼主再进行一个空白 ...

我在试验中没用到模板剂……
赞一下 回复此楼
3楼2012-04-01 15:38:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zyhou

专家顾问 (文坛精英)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
anide1314: 金币+2, ★★★很有帮助, 看文献上分子筛的强酸峰确实一般不超过550度……所以好头大 不知道这个峰到底是什么 2012-04-01 17:13:09
有可能是干燥管没有吸附完的水，因为一般的硅铝混合氧化物不可能有这么强的酸性中心，即便是HZSM-5和HBeta分子筛的酸性也很难超过600度脱附！

还有就是热电偶放置的位置、TCD信号有没有滞后？
赞一下 回复此楼
4楼2012-04-01 16:53:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

anide1314

银虫 (小有名气)
引用回帖:
4楼: Originally posted by zyhou at 2012-04-01 16:53:05:
有可能是干燥管没有吸附完的水，因为一般的硅铝混合氧化物不可能有这么强的酸性中心，即便是HZSM-5和HBeta分子筛的酸性也很难超过600度脱附！

还有就是热电偶放置的位置、TCD信号有没有滞后？

由于样品是送给分析测试中心的老师做的 所以具体的情况还不清楚 只是我有看过其他同学样品的TPD  同一个仪器 但别人的没有我这样高温的峰 PS：预处理 大家都是一样的
赞一下 回复此楼
5楼2012-04-01 17:12:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

杜慧慧

金虫 (小有名气)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
anide1314: 金币+3, ★★★很有帮助, 恩 谢谢 我已经考虑这个可能了 已经重新做了 2012-04-06 15:40:41
建议：550度焙烧5h后，在做TPD，重复做一遍吧，你的图谱不正常！可能是楼上分析的原因，TCD信号滞后，或者热电偶没有插好.
赞一下 回复此楼
努力加油
6楼2012-04-02 11:53:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ltustb

新虫 (正式写手)

【答案】应助回帖

真怀疑是否为脱水峰，你是400度处理的吧
赞一下 回复此楼
7楼2012-07-16 09:50:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ahurine

银虫 (小有名气)

【答案】应助回帖

我建议你去做TPD-MS吧 一下就看出来脱附的是啥了，600以后极有可能是水。。。
赞一下 回复此楼
工作不给力
8楼2012-07-16 11:30:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 anide1314 的主题更新
81/1返回列表
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 341求调剂 +5 捣蛋猪猪 2026-03-11 7/350 2026-03-17 19:09 by 捣蛋猪猪
[考研] 一志愿天津大学化学工艺专业（081702）315分求调剂 +5 yangfz 2026-03-17 5/250 2026-03-17 17:01 by ruiyingmiao
[考研] 085600材料与化工 +4 安全上岸！ 2026-03-16 4/200 2026-03-17 14:02 by 勇敢太监王公公
[考研] 一志愿南京大学，080500材料科学与工程，调剂 +4 Jy? 2026-03-16 4/200 2026-03-17 11:02 by gaoqiong
[考研] 289求调剂 +6 步川酷紫123 2026-03-11 6/300 2026-03-17 10:23 by Sammy2
[论文投稿] 有没有大佬发小论文能带我个二作 +3 增锐漏人 2026-03-17 4/200 2026-03-17 09:26 by xs74101122
[考研] 机械专硕325，寻找调剂院校 +3 y9999 2026-03-15 5/250 2026-03-16 19:58 by y9999
[考研] 0703一志愿211 285分求调剂 +5 ly3471z 2026-03-13 5/250 2026-03-16 16:16 by 哦哦123
[考研] 070300化学学硕求调剂 +6 太想进步了0608 2026-03-16 6/300 2026-03-16 16:13 by kykm678
[考研] 材料与化工一志愿南昌大学327求调剂推荐 +7 Ncdx123456 2026-03-13 8/400 2026-03-16 12:15 by karry wen
[考研] 求老师收留调剂 +4 jiang姜66 2026-03-14 5/250 2026-03-15 20:11 by Winj1e
[考研] 材料080500调剂求收留 +3 一颗meteor 2026-03-13 3/150 2026-03-14 10:54 by peike
[考研] 330求调剂 +3 ?酱给调剂跪了 2026-03-13 3/150 2026-03-14 10:13 by JourneyLucky
[基金申请] 有必要更换申报口吗 20+3 fannyamoy 2026-03-11 3/150 2026-03-14 00:52 by zhanghaozhu
[考研] 材料专硕288分求调剂 一志愿211 +4 在家想你 2026-03-11 4/200 2026-03-13 22:49 by JourneyLucky
[考研] 材料工程调剂 +9 咪咪空空 2026-03-12 9/450 2026-03-13 22:05 by 星空星月
[考研] 一志愿西南交大，材料专硕317求调剂 +5 lx8568 2026-03-11 5/250 2026-03-13 21:43 by peike
[考研] 0703化学求调剂 +7 绿豆芹菜汤 2026-03-12 7/350 2026-03-13 17:25 by njzyff
[考研] 考研调剂 +4 芬达46 2026-03-12 4/200 2026-03-13 16:04 by ruiyingmiao
[考研] 333求调剂 +3 152697 2026-03-12 4/200 2026-03-13 07:08 by Iveryant
信息提示
关闭
请填处理意见
关闭
