小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 测试表征 » 求助断口分析
171/1返回列表
查看: 1817  |  回复: 16
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

烎王

铁虫 (小有名气)

[交流] 求助断口分析

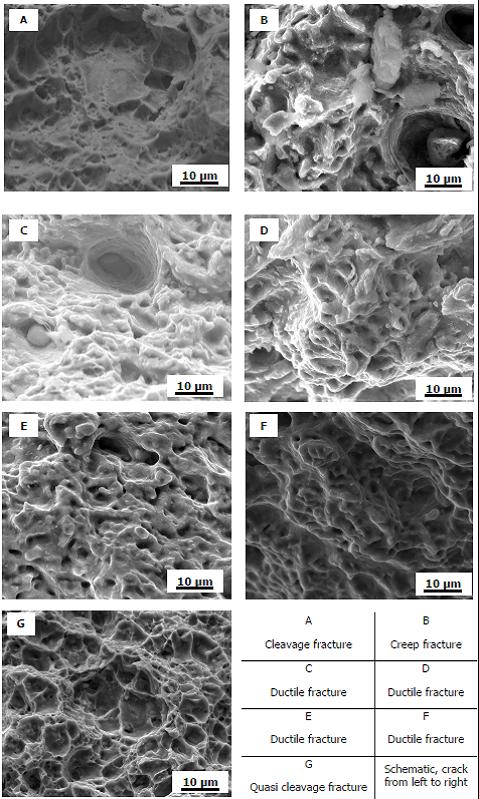

以下是我照的断口图像，右下角是相应的结论。
我的疑问是：
1，G是韧窝断裂还是准解理断裂？
2，与A和G相比，B-F这五张图为什么比较柔滑？
PS：B的蠕变是看曲线得出的结果。
请高手指正我的结论，解答我的疑问。不甚感谢！
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2012-03-13 17:43:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

nwpu_ranger

木虫 (正式写手)
★ ★ ★ ★
烎王(金币+1): 谢谢参与
毛猴(金币+3): 感谢交流！ 2012-03-14 20:36:01
A fracture 主要特征是解理小刻面 从照片中韧窝的特征不明显，换句话说韧窝的深度很小 浅显的小韧窝
G fracture 就是韧窝和解理断裂的混合特征了，这样的断口在金属旋弯疲劳 高周疲劳中比较的常见
B~F 主要特征都是韧窝，但是可以通过韧窝的形状，深浅，大小来判断该断口所属的材料的延展性，B、C相类似 都有较深的等轴韧窝形成，D、F相似，韧窝小而密，E有些类似缺口拉伸断口，浅显的等轴小韧窝，变形量不大，打眼看上去像是疏松留下的断口痕迹。
赞一下(3人) 回复此楼

» 本帖已获得的红花（最新10朵）

zoolay zoolay
3楼2012-03-14 20:31:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ijustknow

银虫 (小有名气)
★
烎王(金币+1): 谢谢参与
回答第一个问题
G一定是韧窝!
赞一下(1人) 回复此楼
6楼2012-03-15 08:58:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nwpu_ranger

木虫 (正式写手)
引用回帖:
4楼: Originally posted by 烎王 at 2012-03-14 21:27:09:
多谢指点！
分析得准确到位，和实际情况几乎一样，B和C确实是在同一温度，但是显微组织B是贝氏体，C是奥氏体，温度都是600度
D，E，F三点处于贝氏体转变期间的三点，贝氏体含量分别F大于E大于D。
G点则是原材 ...

我也感谢 在交流中学习到新的知识 给了我启发
希望以后能多多的交流
赞一下(1人) 回复此楼
9楼2012-03-16 00:05:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

15902979831

铁虫 (初入文坛)
★ ★
烎王(金币+1): 谢谢参与
毛猴(金币+1): 感谢交流！ 2012-03-14 11:04:08
G是韧窝断裂
回复此楼
2楼2012-03-14 10:59:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

烎王

铁虫 (小有名气)
引用回帖:
3楼: Originally posted by nwpu_ranger at 2012-03-14 20:31:43:
A fracture 主要特征是解理小刻面 从照片中韧窝的特征不明显，换句话说韧窝的深度很小 浅显的小韧窝
G fracture 就是韧窝和解理断裂的混合特征了，这样的断口在金属旋弯疲劳 高周疲劳中比较的常见
B~F 主要特征 ...

多谢指点！
分析得准确到位，和实际情况几乎一样，B和C确实是在同一温度，但是显微组织B是贝氏体，C是奥氏体，温度都是600度
D，E，F三点处于贝氏体转变期间的三点，贝氏体含量分别F大于E大于D。
G点则是原材料A经过一个热处理循环（加热至900度完全奥氏体化后恒速冷却至室温）后的结果。
再次感谢！
赞一下 回复此楼
4楼2012-03-14 21:27:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

caiyu820306

金虫 (小有名气)
★
烎王(金币+1): 谢谢参与
从图片上来看，我怎么觉得G和E相比韧窝断裂的特征更明显呢？
赞一下 回复此楼
5楼2012-03-15 08:47:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

millsxiaoke

木虫 (正式写手)
★
烎王(金币+1): 谢谢参与
感觉都是复型端口
赞一下 回复此楼
7楼2012-03-15 09:34:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kingxin1986

银虫 (著名写手)
★
烎王(金币+1): 谢谢参与
这个不知道
回复此楼
8楼2012-03-15 10:01:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zoolay

银虫 (小有名气)
★
烎王(金币+1): 谢谢参与
送鲜花一朵
引用回帖:
3楼: Originally posted by nwpu_ranger at 2012-03-14 20:31:43:
A fracture 主要特征是解理小刻面 从照片中韧窝的特征不明显，换句话说韧窝的深度很小 浅显的小韧窝
G fracture 就是韧窝和解理断裂的混合特征了，这样的断口在金属旋弯疲劳 高周疲劳中比较的常见
B~F 主要特征 ...

分析的很到位！
学习了！
赞一下 回复此楼
10楼2012-03-16 13:40:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zoolay

银虫 (小有名气)
送鲜花一朵
引用回帖:
3楼: Originally posted by nwpu_ranger at 2012-03-14 20:31:43:
A fracture 主要特征是解理小刻面 从照片中韧窝的特征不明显，换句话说韧窝的深度很小 浅显的小韧窝
G fracture 就是韧窝和解理断裂的混合特征了，这样的断口在金属旋弯疲劳 高周疲劳中比较的常见
B~F 主要特征 ...

分析的很到位！
学习了！
赞一下 回复此楼
11楼2012-03-16 13:40:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chxlei

木虫 (小有名气)
★
烎王(金币+1): 谢谢参与
很有用，对我也有参考，呵呵
赞一下 回复此楼
12楼2012-03-16 19:46:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

烎王

铁虫 (小有名气)
引用回帖:
9楼: Originally posted by nwpu_ranger at 2012-03-16 00:05:03:
我也感谢 在交流中学习到新的知识 给了我启发
希望以后能多多的交流

只是我现在对中间那五个图比首尾两个更加顺滑，不知道是不是因为明暗，或者角度问题，裂纹端口是一斜面。
赞一下 回复此楼
13楼2012-03-17 00:38:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nwpu_ranger

木虫 (正式写手)
★
zhyq8767: 金币+1, 专家考核, 感谢应助，欢迎积极参与本版的应助达人评比活动！ 2012-03-17 19:49:02
引用回帖:
13楼: Originally posted by 烎王 at 2012-03-17 00:38:37:
只是我现在对中间那五个图比首尾两个更加顺滑，不知道是不是因为明暗，或者角度问题，裂纹端口是一斜面。

中间的五张图，都是以韧窝形貌为主要特征，发生了塑性变形，首位两张都有解理断裂的特征，脆性断口从微观上看自然要显得棱角分明，从宏观上看，脆性断口断面更加平整，没有发生缩颈就断裂，韧窝通常都伴随着缩颈（拉伸断口），其断口特征更加符合典型正应力断口的三要素。
赞一下 回复此楼
14楼2012-03-17 19:27:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yulilil

铜虫 (小有名气)
★ ★
烎王(金币+1): 谢谢参与
Zpffpz: 金币+1, 感谢您的交流，期待你新的表现 2012-03-21 23:35:43
1 G是韧窝特征，
2 B-E断口像是覆盖有氧化物，与实验温度及环境有关。G更接近金属断裂真实形貌，没有氧化物
赞一下 回复此楼
15楼2012-03-21 21:25:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qmjing

铜虫 (小有名气)
★
烎王(金币+1): 谢谢参与
A，G都不单纯是韧窝，A韧窝不明显，我觉得是韧窝和解理混合
赞一下 回复此楼
16楼2012-03-22 11:04:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

steeldan

新虫 (初入文坛)
★ ★
烎王(金币+1): 谢谢参与
yongyong2050: 金币+1, 感谢，欢迎新虫发言交流 2012-05-10 19:21:19
G有点像韧窝和准解理断裂，因为有舌状的准解理断裂特征（图中间).舌状周围则是韧窝断裂。
赞一下 回复此楼
17楼2012-05-10 19:14:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
