[求助] 钛合金衍射花样怎么也对不上

钛合金淬火后短时间时效,估计相为和α-Ti、α‘-Tiβ-Ti
衍射花样和测量参数如下图所示
问题是:
1.衍射花样1-0003对晶面间距都对不上合适的,感觉很疑惑;
2.衍射花样1-0006对晶面间距似乎是HCP的α-Ti或α‘-Ti,但是夹角怎么也对不上(晶面夹角采用了按照六方晶系晶面夹角公式计算得出的结果),而且相差很大

出现问题的原因是什么呢,这样的衍射花样怎么标定呢,恳请大家的帮助!

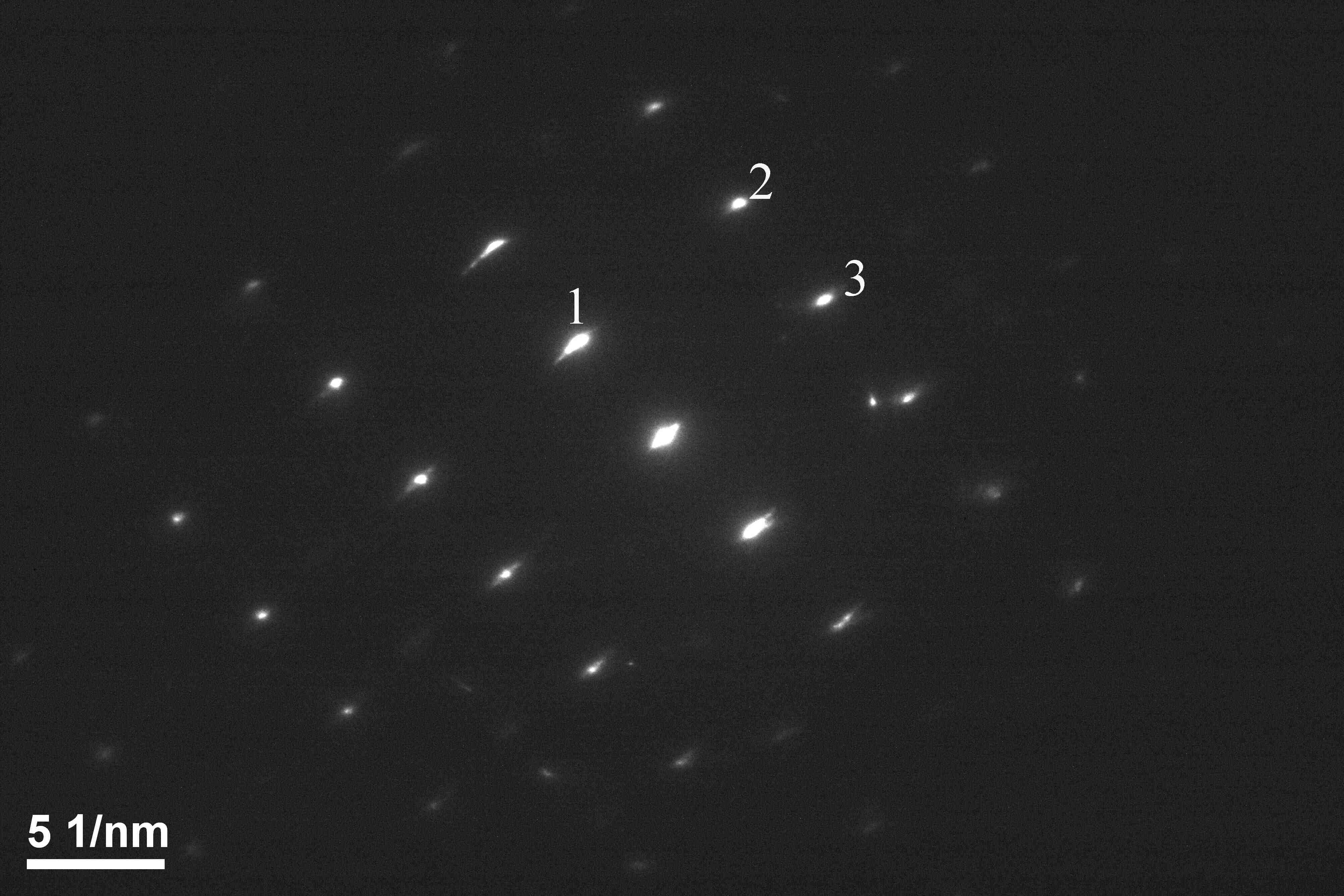

衍射花样1-0002

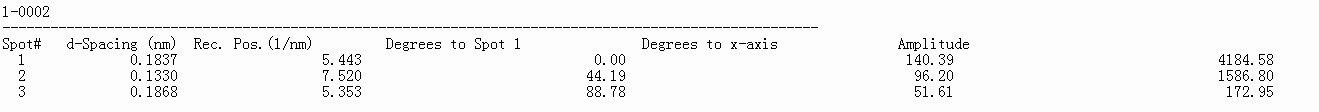

测量参数1-0002

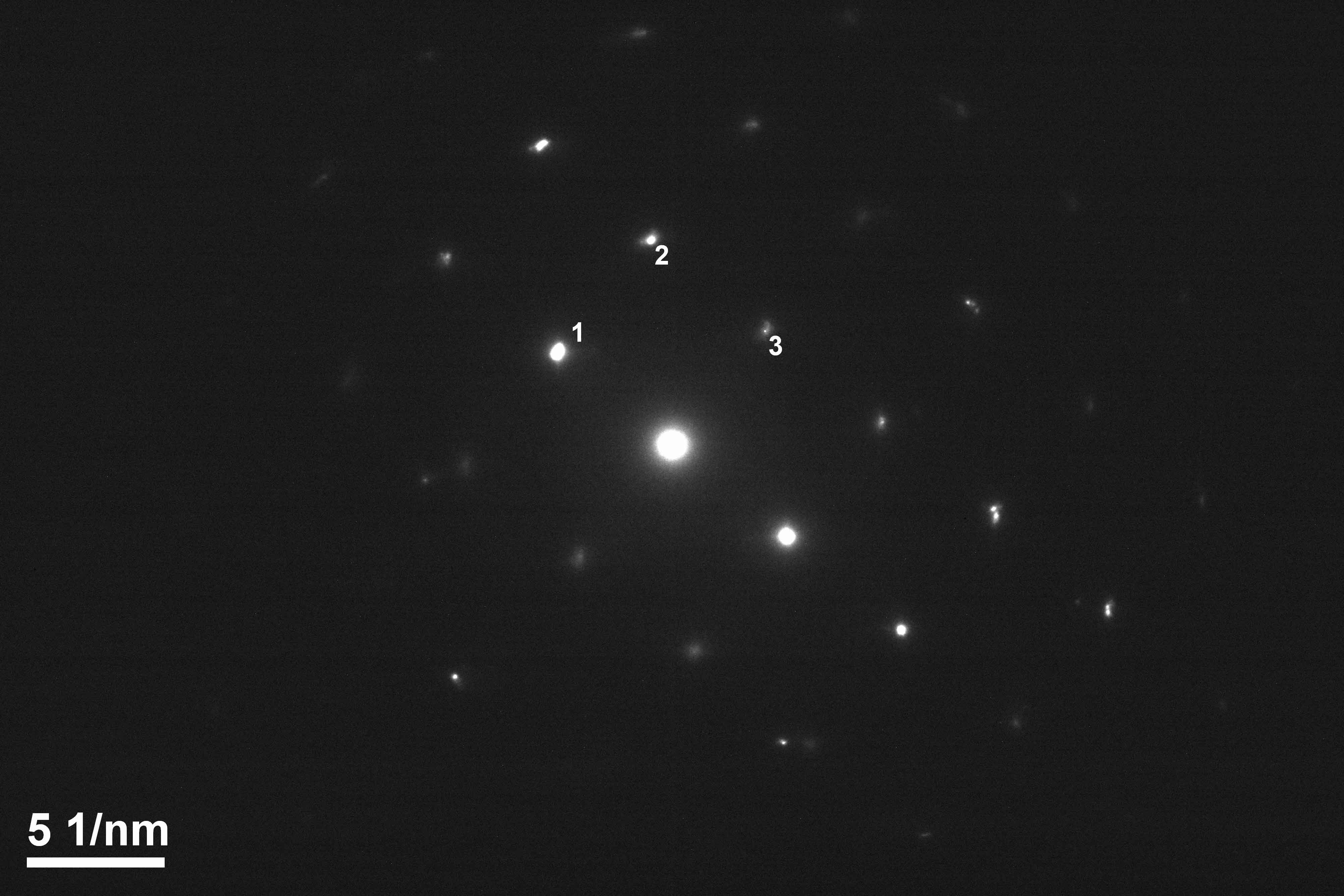

衍射花样1-0006

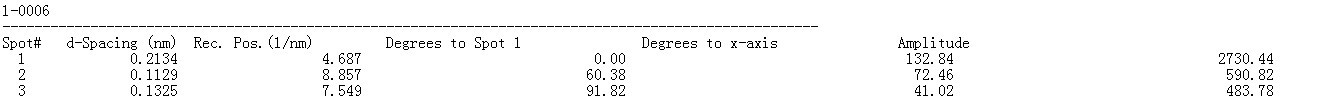

测量参数1-0006

[ Last edited by jiaying on 2012-2-20 at 17:56 ]
回复此楼

» 收录本帖的淘帖专辑推荐

TEM表征手段

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jiaying

银虫 (正式写手)

期待高人帮助啊
2楼2012-02-23 09:00:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
3楼2012-02-23 09:30:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liconghntu

新虫 (初入文坛)

【答案】应助回帖


Zpffpz: 金币+1, 谢谢您交流,多多来金属板 2012-06-07 19:53:30
第一个衍射是正方形,只可能是beta相的001吧,晶面间距对不上的话可能是由于你那标尺本身不准(如果你是按照标尺计算间距的话),因为这个有可能是电镜成像条件有关。第二张衍射,楼主按照公式计算夹角的时候要注意alpha相的c/a比值不是1.633了,是1.58,公式会改变的。仅供参考哈!
普罗米修斯的火种
4楼2012-06-07 18:33:58
