[求助] 如何画这样的图（杂原子的阴影部分是怎么画出来的）

如何画这样的图？杂原子的阴影部分是怎么画出来的？H原子怎么画上去的？
回复此楼

» 收录本帖的淘帖专辑推荐

电子结构关联 晶体实例

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-02-12 13:05:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mashulin

铁杆木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
drg1984(金币+1): 感谢热心帮助！ 2012-02-12 14:01:52
jinzheln(金币+1): ★有帮助 用XP软件？Diamond或者mercury软件能画吗？这也不是热震动图啊。 2012-02-12 14:14:26
用XP软件画出如此热震动图。
赞一下 回复此楼
2楼2012-02-12 13:38:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mashulin

铁杆木虫 (正式写手)

【答案】应助回帖

Diamond或者mercury软件能画吗？可以。但通常为表示热震动情况，用您提供的图
赞一下 回复此楼
3楼2012-02-12 15:56:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jinzheln

至尊木虫 (职业作家)
引用回帖:
3楼: Originally posted by mashulin at 2012-02-12 15:56:42:
Diamond或者mercury软件能画吗？可以。但通常为表示热震动情况，用您提供的图

我的问题是怎么画出来的，不是能不能画出来。
赞一下 回复此楼
4楼2012-02-12 16:43:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Justsoso

至尊木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
jinzheln(金币+7): ★★★★★最佳答案 谢谢你，我明白啦。这个图是用shelx软件画出来的，我的Diamond或者mercury软件是画不出来的。 2012-02-13 15:06:38
引用回帖:
4楼: Originally posted by jinzheln at 2012-02-12 16:43:52:
我的问题是怎么画出来的，不是能不能画出来。

1 用shelx软件，进入其中的XP程序，用fmol或者配合read命令开晶体res文件
2 atyp -2 $C
3 telp 0 -30
4 按照提示输出成plt文件
5 用draw命令输出成hpl或者ps等

细节请参照手册（http://shelx.uni-ac.gwdg.de/SHELX/shelx.pdf）
赞一下 回复此楼
GutenTag.
5楼2012-02-13 11:11:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Justsoso

至尊木虫 (著名写手)
引用回帖:
4楼: Originally posted by jinzheln at 2012-02-12 16:43:52:
我的问题是怎么画出来的，不是能不能画出来。

补充一下：
1 在XP中，非氢原子的热椭球图默认都是带阴影的，用atyp命令可以把C原子设置成非阴影。
2 ortep软件则默认只有杂原子带阴影，使用很方便，可以考虑使用。
赞一下 回复此楼
GutenTag.
6楼2012-02-13 11:17:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jinzheln

至尊木虫 (职业作家)
引用回帖:
楼: Originally posted by Justsoso at 2012-02-13 11:17:14:
补充一下：
1 在XP中，非氢原子的热椭球图默认都是带阴影的，用atyp命令可以把C原子设置成非阴影。
2 ortep软件则默认只有杂原子带阴影，使用很方便，可以考虑使用。

谢谢。。。
回复此楼
7楼2012-02-13 15:07:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Justsoso

至尊木虫 (著名写手)
引用回帖:
3楼: Originally posted by mashulin at 2012-02-12 15:56:42:
Diamond或者mercury软件能画吗？可以。但通常为表示热震动情况，用您提供的图

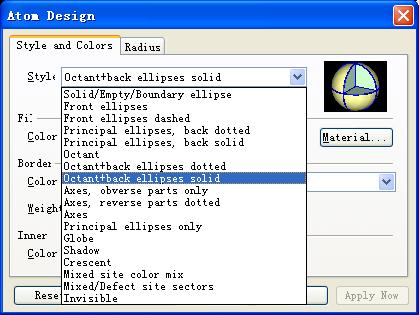

在Diamond中也可以画出类似风格的图，先编辑原子，选择octant类型可以把椭球剖开（杂原子），选择ellipse类型则单纯画热椭球（C原子）。

Diamond-热椭球图
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

jinzheln
GutenTag.
8楼2012-02-13 15:49:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jinzheln

至尊木虫 (职业作家)
送鲜花一朵
引用回帖:
楼: Originally posted by Justsoso at 2012-02-13 15:49:53:
在Diamond中也可以画出类似风格的图，先编辑原子，选择octant类型可以把椭球剖开（杂原子），选择ellipse类型则单纯画热椭球（C原子）。

Diamond-热椭 ...

谢谢，这种画法我知道。。。呵呵。。。只是剖开的部分画不出阴影啊。。。
赞一下 回复此楼
9楼2012-02-13 19:18:09
