[交流] 【求助】文献中的这样图是怎样画出来的

这样的图是怎样画出来？主要是里面的纹理，我试了ps和AUTOCAD，都不知道怎样才画出来？求画过这样的图指点一下！
回复此楼

» 收录本帖的淘帖专辑推荐

化工材料类软件应用

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2011-01-31 13:38:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

nnnas

木虫 (著名写手)
★
zhonggao18(金币+1): 感谢回帖 2011-03-01 14:26:00
Microsoft Office PowerPoint>>插入表格》》绘制表格》》选中某一格或多格》》鼠标右键》》边框和填充》》填充》》填充效果》》图案。

Microsoft Office PowerPoint>>插入文本框》》绘制文本框》》选中》》鼠标右键（必须在文本框边缘点选）》》设置文本框格式》》颜色和线条》》颜色》》填充效果》》图案。

移动表格和文本框对齐位置》》全选》》组合成一体。

[ Last edited by nnnas on 2011-3-1 at 13:38 ]
赞一下(3人) 回复此楼
10楼2011-03-01 13:30:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

bailei626

铁杆木虫 (正式写手)
没画过。学习一下
回复此楼
2楼2011-02-11 10:25:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mqzp.1379.

铁杆木虫 (小有名气)
★
zhonggao18(金币+1): 感谢回帖 2011-03-01 14:25:29
AutoCAD的填充应该可以完成，PS我不熟。
赞一下(1人) 回复此楼
3楼2011-02-12 00:03:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

竹林闲步

金虫 (著名写手)
引用回帖:
Originally posted by mqzp.1379. at 2011-02-12 00:03:37:
AutoCAD的填充应该可以完成，PS我不熟。

不能用应该吧。
回复此楼
4楼2011-02-12 08:13:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

竹林闲步

金虫 (著名写手)
★
zhonggao18(金币+1): 感谢回帖 2011-03-01 14:25:36
我是很想知道这类图是怎么画出来的，office自带的画图工具画出的图太丑了！
赞一下(1人) 回复此楼
5楼2011-02-12 08:14:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nic111

木虫 (著名写手)
★
zhonggao18(金币+1): 感谢回帖 2011-03-01 14:25:43
chemoffice2008，即可画出，迅雷上应该有下载
赞一下(1人) 回复此楼
6楼2011-02-13 12:04:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

竹林闲步

金虫 (著名写手)
引用回帖:
Originally posted by nic111 at 2011-02-13 12:04:04:
chemoffice2008，即可画出，迅雷上应该有下载

我下载下来看看！
回复此楼
7楼2011-02-13 21:58:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wxp2208

金虫 (小有名气)

有化学软件应该可以！

★
zhonggao18(金币+1): 感谢回帖 2011-03-01 14:25:53
有化学软件应该可以！比如说chemoffice！！
赞一下(1人) 回复此楼
8楼2011-03-01 12:00:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

竹林闲步

金虫 (著名写手)
引用回帖:
Originally posted by wxp2208 at 2011-03-01 12:00:54:
有化学软件应该可以！比如说chemoffice！！

不行，我试过！
回复此楼
9楼2011-03-01 12:20:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wxp2208

金虫 (小有名气)

还有方法！！

★
zhonggao18(金币+1): 感谢回帖 2011-03-06 00:24:18
你可以用AutoCAD绘制，这个坑定可以的！！你试试！！
赞一下(1人) 回复此楼
11楼2011-03-01 15:25:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mqzp.1379.

铁杆木虫 (小有名气)
★
竹林闲步(金币+2): 先给两个金币，待我试一下，再给！ 2011-03-01 22:56:38
zeng1986kai(金币+1): 谢谢应助！ 2011-03-02 08:55:25
引用回帖:
Originally posted by 竹林闲步 at 2011-02-12 08:13:34:
不能用应该吧。

就是可以的，用填充功能来完成。我用的是2009版的。图案有多种选择。
赞一下(1人) 回复此楼
12楼2011-03-01 22:43:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

竹林闲步

金虫 (著名写手)
引用回帖:
Originally posted by wxp2208 at 2011-03-01 15:25:47:
你可以用AutoCAD绘制，这个坑定可以的！！你试试！！

画来试试！！！
回复此楼
13楼2011-03-01 22:57:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

竹林闲步

金虫 (著名写手)
引用回帖:
Originally posted by mqzp.1379. at 2011-03-01 22:43:02:
就是可以的，用填充功能来完成。我用的是2009版的。图案有多种选择。

我先试一下啊！！！！！！
回复此楼
14楼2011-03-01 22:57:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

竹林闲步

金虫 (著名写手)
引用回帖:
Originally posted by nnnas at 2011-03-01 13:30:37:
Microsoft Office PowerPoint>>插入表格》》绘制表格》》选中某一格或多格》》鼠标右键》》边框和填充》》填充》》填充效果》》图案。

Microsoft Office PowerPoint>>插入文本框》》绘制文本框》》 ...

这个我试用（用的是2007版），图案太少，根本画不出要的效果！！！
赞一下 回复此楼
15楼2011-03-01 23:32:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nnnas

木虫 (著名写手)
★ ★ ★
zeng1986kai(金币+3): 谢谢应助！ 2011-03-02 08:55:36
引用回帖:
Originally posted by 竹林闲步 at 2011-03-01 23:32:44:
这个我试用（用的是2007版），图案太少，根本画不出要的效果！！！

图示的填充效果只有点状、横线和网格三种，用2003版都可以实现，通过调节图案的前景色和背景色可以变化填充的色彩和纹理对比度；
对复杂的纹理或图案，可以通过选择“纹理”或“图案”填充。纹理》》其它纹理可以将很小的图片或图标像堆填料一样填充进去，具体需要自己摸索，事在人为。
赞一下(1人) 回复此楼
16楼2011-03-02 00:38:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

竹林闲步

金虫 (著名写手)
引用回帖:
Originally posted by mqzp.1379. at 2011-03-01 22:43:02:
就是可以的，用填充功能来完成。我用的是2009版的。图案有多种选择。

我找到了2010版的，是多出了画矩形的，但不知怎么填充？请教您
另外，我发现2006版的也有矩形工具的！

[ Last edited by 竹林闲步 on 2011-3-3 at 11:13 ]
赞一下 回复此楼
17楼2011-03-03 11:05:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

abingchem

木虫 (著名写手)
★
zhonggao18(金币+1): 感谢回帖 2011-03-06 00:24:36
这个用AUTOCAD画不要太容易！填充效果很好的！
赞一下(1人) 回复此楼
18楼2011-03-03 11:30:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

竹林闲步

金虫 (著名写手)
引用回帖:
Originally posted by abingchem at 2011-03-03 11:30:14:
这个用AUTOCAD画不要太容易！填充效果很好的！

能不能给出步骤啊，学这个太麻烦了，现在没时间啊！
赞一下 回复此楼
19楼2011-03-03 12:05:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

abingchem

木虫 (著名写手)
★ ★
zeng1986kai(金币+2): 谢谢应助！ 2011-03-04 09:59:28
引用回帖:
Originally posted by 竹林闲步 at 2011-03-03 12:05:21:
能不能给出步骤啊，学这个太麻烦了，现在没时间啊！

先把设备的轮廓画出来，然后填充就可以了啊，最后加几个文字，现在CAD使用起来和word差不多
赞一下(1人) 回复此楼
20楼2011-03-03 12:33:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mqzp.1379.

铁杆木虫 (小有名气)
★ ★ ★ ★ ★
竹林闲步(金币+5): 谢谢你的热心帮助！很高兴认识你 2011-03-06 00:07:06
zeng1986kai(金币+5): 谢谢应助！ 2011-03-07 09:54:18
竹林闲步(金币+3): 2011-04-25 15:02:15
引用回帖:
Originally posted by 竹林闲步 at 2011-03-03 11:05:42:
我找到了2010版的，是多出了画矩形的，但不知怎么填充？请教您
另外，我发现2006版的也有矩形工具的！

[ Last edited by 竹林闲步 on 2011-3-3 at 11:13 ]

2010版理论上比2009会更方便。

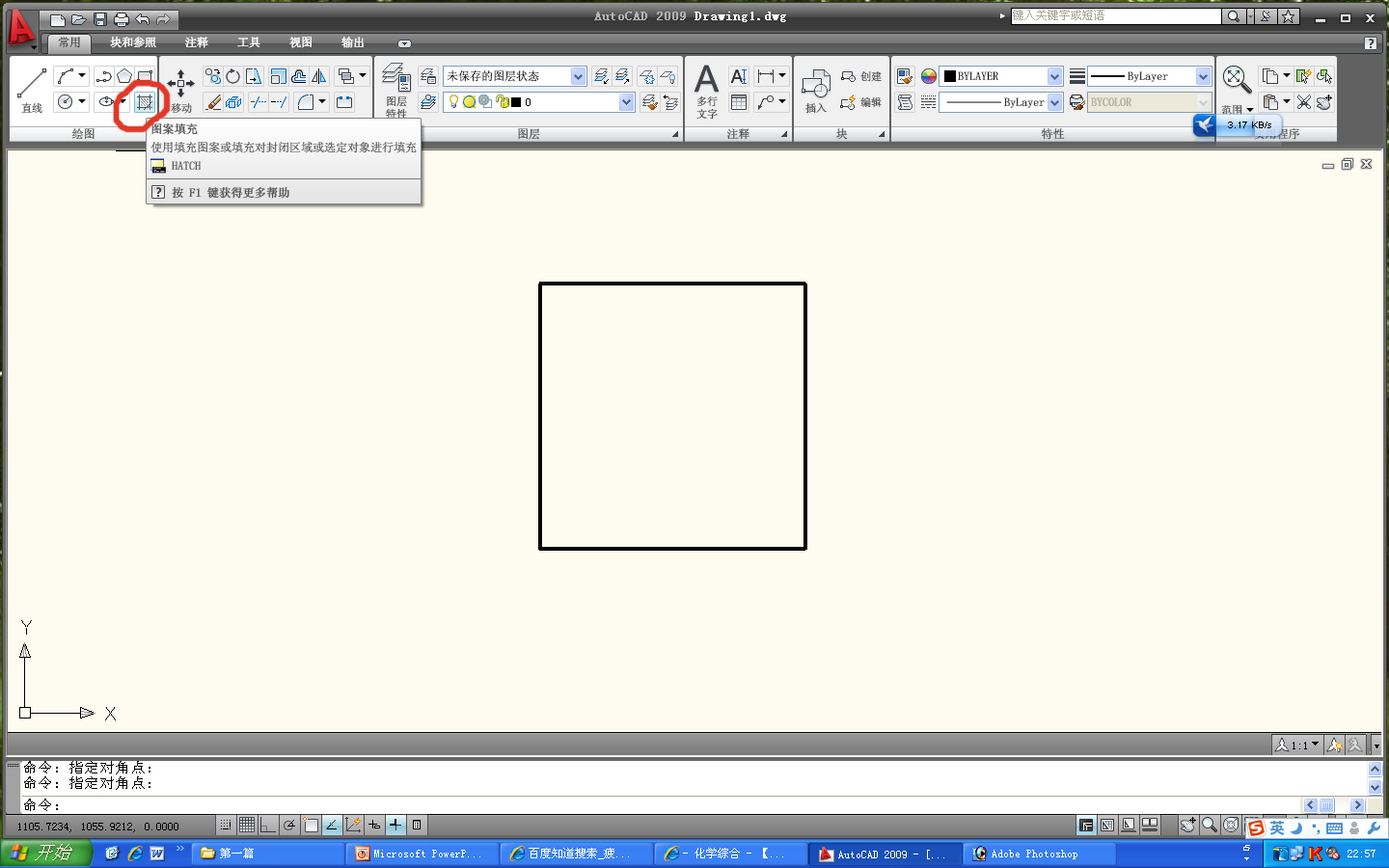

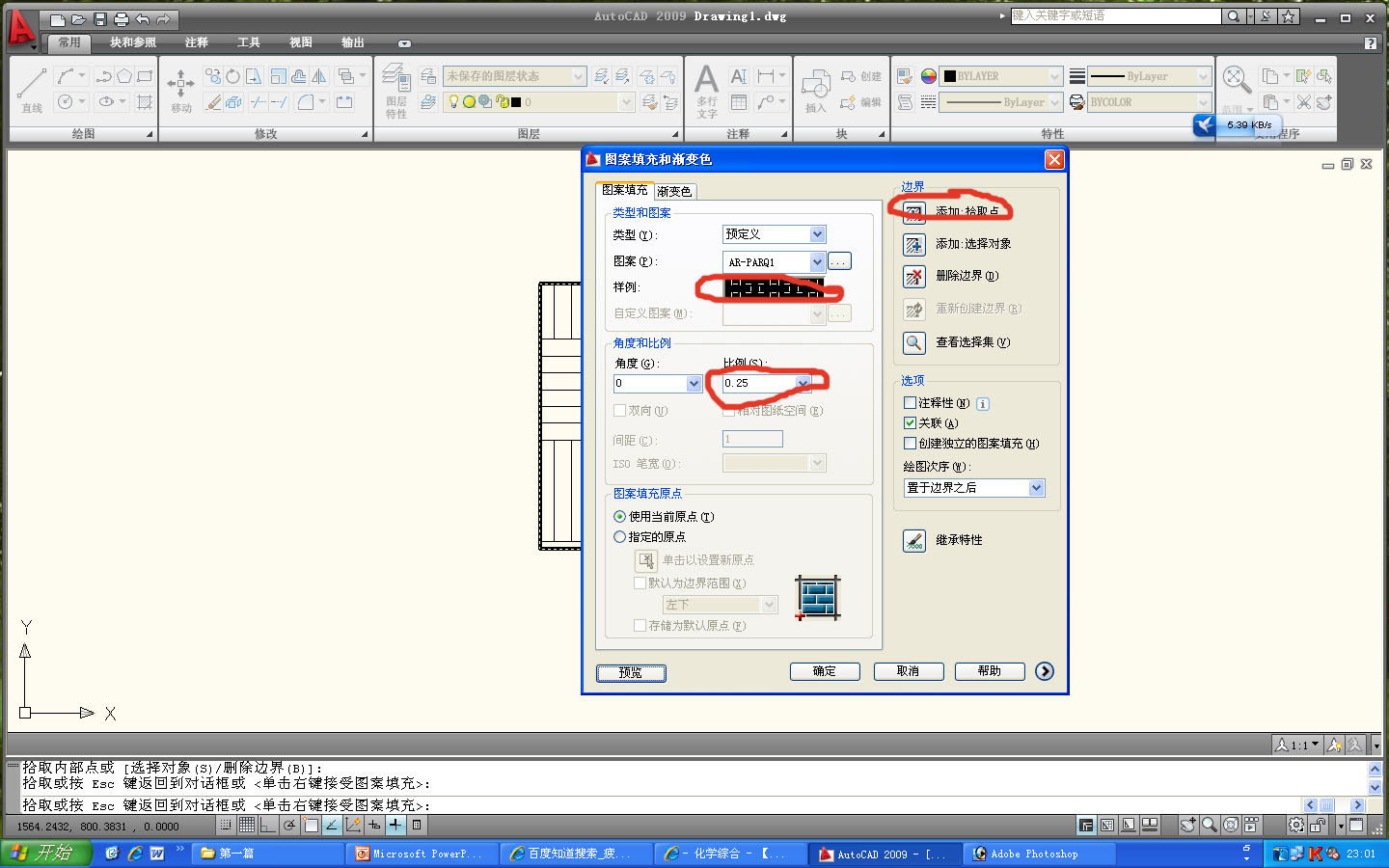

我直接用的画线（line）先画出轮廓，然后点击填充（轮廓线必须闭合，可以使用相对坐标来确定目标点位置，如点击画线，选择起始点，下一点可以在命令行输入@200<0，表示由起始点出发，水平向右线长200单位，接下来依次输入@200<90,@200<180,c。就能画出一个边长200的正方形了），选择填充区域（点击该区域内任意一点），选择填充图案，预览，满意就打回车确认。不满意按ESC返回，可以调节图案和比例等直到合适为止。
赞一下(1人) 回复此楼
21楼2011-03-05 23:06:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhuoyulp

木虫 (小有名气)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
fds329: 金币+1, 感谢应助。辛苦了O(∩_∩)O 2012-04-02 15:22:41
这个通过CAD就可画出，里面的部分应该是填充，可以选择填充样式。
赞一下 回复此楼
22楼2012-04-01 19:31:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jjdg

版主 (知名作家)
★
fds329: 金币+1, 感谢应助。辛苦了O(∩_∩)O 2012-08-28 21:01:48
就这种word也可以KO
赞一下 回复此楼
23楼2012-08-17 15:05:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
