[求助] 有关CASTEP Band Structure问题

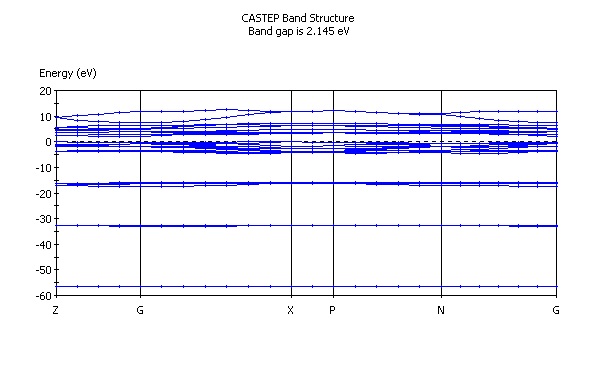

用MS中CASTEP的模块计算了一下TiO2的Band Structure，结果见下图，想请教能不能把纵坐标Energy（eV）的范围缩小，图中是-60~20，我在文献中经常看到的是-20~10。主要是看不清楚，不知道在哪里修改参数!

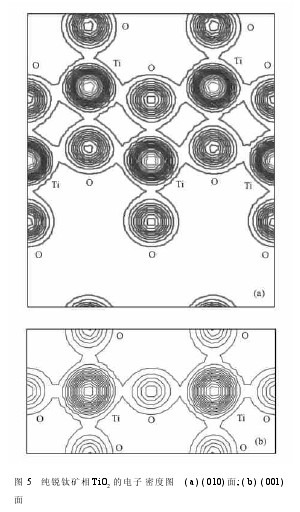

还有怎么做出电子密度图（EDPs）！

TiO2 Band Structure



TiO2 EDPs
回复此楼

» 收录本帖的淘帖专辑推荐

MaterialStudio学习使用 计算化学相关

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
不求做的最好，只求做的更好！
1楼 2011-10-24 15:49:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

souledge

专家顾问 (著名写手)

【答案】应助回帖

★ ★ ★
franch(金币+3): 鼓励交流 2011-10-24 18:43:49
YUN杰2070(金币+10): 2011-10-24 18:58:23
问题1：把能带数据拷贝出来，在Origin里画图，就可以自己定制范围了。

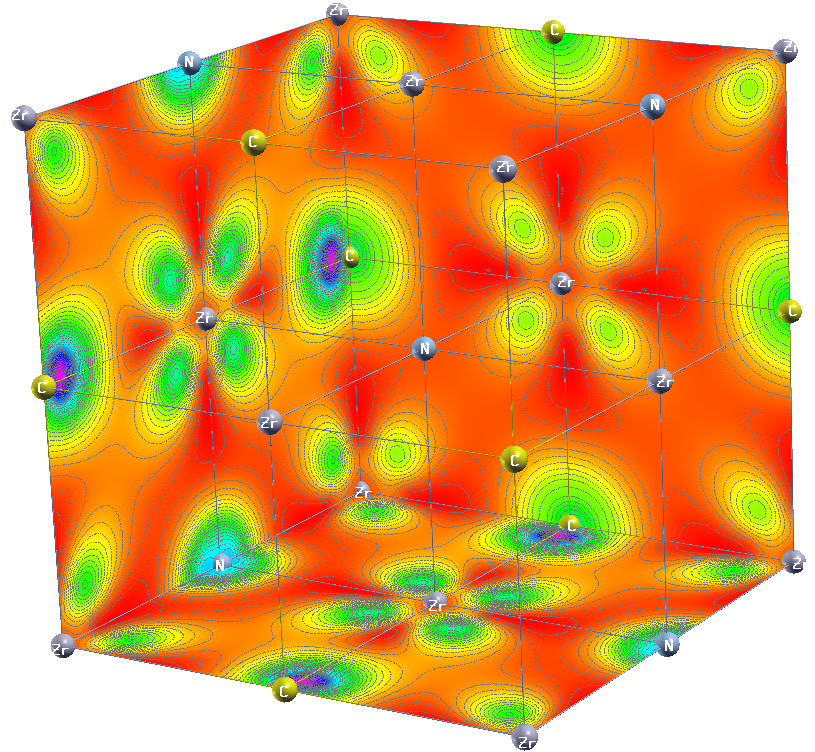

问题2：Charge Density图是个老问题了，本区有大量的讨论，LZ多搜索一下～顺便上一张自己的图～
赞一下(3人) 回复此楼
思想重于技巧，内涵重于表象
2楼2011-10-24 17:48:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

444239852

银虫 (正式写手)
引用回帖:
2楼: Originally posted by souledge at 2011-10-24 17:48:13:
问题1：把能带数据拷贝出来，在Origin里画图，就可以自己定制范围了。
问题2：Charge Density图是个老问题了，本区有大量的讨论，LZ多搜索一下～顺便上一张自己的图～
[eimg]a7/ee/941486_1319449674_166.png[/ ...

高手，能否告知此图怎么画出来的呀？
赞一下 回复此楼
3楼2011-10-24 18:11:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

YUN杰2070

金虫 (小有名气)
计算后倒是有许多组Band Structure的数据，只是数据太多，就想问下在MS中能否通过设置参数直接得到!还有你后面附的那张图可以在MS中做吗？还是用Matlab做的，请教!!!
赞一下 回复此楼
不求做的最好，只求做的更好！
4楼2011-10-24 19:03:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

YUN杰2070

金虫 (小有名气)
计算后倒是有许多组Band Structure的数据，只是数据太多，就想问下在MS中能否通过设置参数直接得到!还有你后面附的那张图可以在MS中做吗？还是用Matlab做的，请教!!!
赞一下 回复此楼
不求做的最好，只求做的更好！
5楼2011-10-24 19:04:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

souledge

专家顾问 (著名写手)
★ ★
franch(金币+2): 谢谢回帖交流 2011-10-24 22:31:50
引用回帖:
5楼: Originally posted by YUN杰2070 at 2011-10-24 19:04:55:
计算后倒是有许多组Band Structure的数据，只是数据太多，就想问下在MS中能否通过设置参数直接得到!还有你后面附的那张图可以在MS中做吗？还是用Matlab做的，请教!!!

MS似乎是不能直接得到这样的图的，需要自己处理。
其实MS看似功能强大，但是做的图表之类的都很业余～就连模型也比较丑，如果拿到paper上发表有点丢人……所以就算是用MS的人，也都是把数据用Origin或者MatLab处理后绘制的。
当然，我的这个图是从PWscf里做出来的～个人对于MS昂贵的价格，差劲的速度，不可靠的赝势，以及容易助长浮躁的心理之类的诸多缺点，一向很抵制……
赞一下(1人) 回复此楼
思想重于技巧，内涵重于表象
6楼2011-10-24 19:50:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

YUN杰2070

金虫 (小有名气)
引用回帖:
6楼: Originally posted by souledge at 2011-10-24 19:50:41:
MS似乎是不能直接得到这样的图的，需要自己处理。
其实MS看似功能强大，但是做的图表之类的都很业余～就连模型也比较丑，如果拿到paper上发表有点丢人……所以就算是用MS的人，也都是把数据用Origin或者MatLab处 ...

呵呵，谢谢指导！
回复此楼
不求做的最好，只求做的更好！
7楼2011-10-24 21:09:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1882070224
8楼2011-12-01 00:41:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wenzhiqin

木虫 (正式写手)
引用回帖:
2955675楼: Originally posted by souledge at 2011-10-24 17:48:13:
问题1：把能带数据拷贝出来，在Origin里画图，就可以自己定制范围了。
问题2：Charge Density图是个老问题了，本区有大量的讨论，LZ多搜索一下～顺便上一张自己的图～
a7/ee/941486_1319449674_166.png

高手，图做的太漂亮了！能告诉我如何调成这么完美的图吗？
赞一下 回复此楼
内省于心，外化于形
9楼2012-04-26 10:53:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
