小木虫论坛-学术科研互动平台 » 材料区 » 微米和纳米 » 合成表征 » [求助]关于TiO2纳米材料的HRTEM和SAED分析
474/5返回列表上一页12345下一页
查看: 5681  |  回复: 46
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看
本帖产生 1 个 MN-EPI ，点击这里进行查看

temedx

专家顾问 (著名写手)
引用回帖:
23楼: Originally posted by strongchai at 2012-02-05 00:54:34:
但是，文献上Rutile晶体好像没有暴露（-1 2-1）晶面的，放上我的SEM图，两端是四面锥形的，四个侧面是四个相互垂直的面，顶部的侧面与侧面的夹角我量过，大概是129-131度之间。那个Rutile的HRTEM，是照到的侧面的 ...

我说的暴露面是-1 0 1，也不符合？
赞一下 回复此楼
Everybodyissobusymindingotherppl'sbusiness,thattheyforgettofindtheirownhappiness.
31楼2012-02-05 16:04:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

strongchai

铁杆木虫 (正式写手)
引用回帖:
楼: Originally posted by temedx at 2012-02-05 15:46:04:
如果是确实沿着边缘（中间那个长方柱体部分），那么如果我的标定无误，（-101）就是暴露面。
这里有两个可能：
1. 我这里标定的[-12-1]带轴，很可能是因为样品未必是按照SEM的样子正对电子束的，拍照过程中有可 ...

1. 你说的确实没错，这个HRTEM做的时候电子束不是正对这个晶体打下去的，确实是太厚了，都是从侧边斜切打下去的，这样厚度比较薄，可以看到晶格条纹。
2. 这个暴露100晶面的Rutile 晶体结构是我用Crystal.Impact.Diamond软件画出来的，我正在研究看看能不能看到模拟的衍射图。（我不是学晶体的，自学这些东西有点吃力，需要点时间……）
赞一下 回复此楼
32楼2012-02-06 10:49:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

strongchai

铁杆木虫 (正式写手)
引用回帖:
楼: Originally posted by temedx at 2012-02-05 16:04:44:
我说的暴露面是-1 0 1，也不符合？

你说的-101面也有可能，不过我觉得如果是（-101）的，那是不是应该是顶面的呢？然后您有没有办法通过顶面跟侧面的夹角（129-131度from SEM）推断另外一个面的归属呢？从SEM上来看，我觉得我的这个晶体，就主要存在两种晶面吧（上下8个面应该是等同于一种晶面的，而四个侧面也应该是属于同一类晶面的），不知道这样的推测是否准确。
赞一下 回复此楼
33楼2012-02-06 10:55:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

temedx

专家顾问 (著名写手)
如果按照Anatase的晶体来推，上面的锥面可以定为101的话，101和001是32度夹角，也就是122度。柱面垂直于001，那么是110之类的（hk0）系列面，你找（hk0）的低指数晶面和（101）算一下，看哪个是130度左右？
赞一下 回复此楼
Everybodyissobusymindingotherppl'sbusiness,thattheyforgettofindtheirownhappiness.
34楼2012-02-06 11:15:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

strongchai

铁杆木虫 (正式写手)
引用回帖:
34楼: Originally posted by temedx at 2012-02-06 11:15:03:
如果按照Anatase的晶体来推，上面的锥面可以定为101的话，101和001是32度夹角，也就是122度。柱面垂直于001，那么是110之类的（hk0）系列面，你找（hk0）的低指数晶面和（101）算一下，看哪个是130度左右？

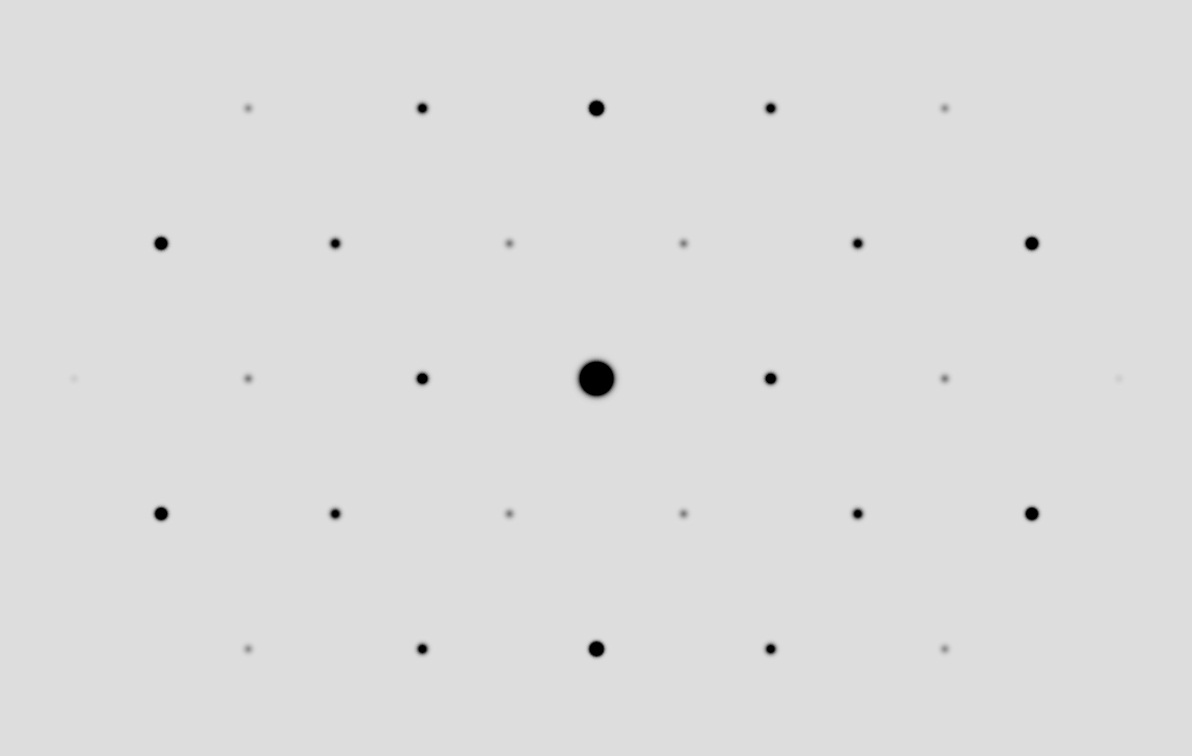

这个不是anatase哦，这个是Rutile的，我用SingleCrystal软件对100面做了一个SAED的模拟，得到的结果如下图：
赞一下 回复此楼
35楼2012-02-06 11:30:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

temedx

专家顾问 (著名写手)
谢谢，能标定一下图中的衍射点都是哪些面吗？
顺便推荐一篇中文文献:
http://www.6lib.com/pdf/FC5C41F05578434875.pdf
赞一下 回复此楼
Everybodyissobusymindingotherppl'sbusiness,thattheyforgettofindtheirownhappiness.
36楼2012-02-06 11:33:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

temedx

专家顾问 (著名写手)
从衍射点看，和你照得照片的FFT无法对应。
赞一下 回复此楼
Everybodyissobusymindingotherppl'sbusiness,thattheyforgettofindtheirownhappiness.
37楼2012-02-06 11:33:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

temedx

专家顾问 (著名写手)
推算了一下：110和111的夹角是47度，补角正好是132度，符合你的SEM图片，那么柱面的暴露面是110，锥面是111。你再验算一下。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

strongchai
Everybodyissobusymindingotherppl'sbusiness,thattheyforgettofindtheirownhappiness.
38楼2012-02-06 11:38:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

temedx

专家顾问 (著名写手)
引用回帖:
35楼: Originally posted by strongchai at 2012-02-06 11:30:12:
这个不是anatase哦，这个是Rutile的，我用SingleCrystal软件对100面做了一个SAED的模拟，得到的结果如下图：

我明白不是anatase，不过一时没有rutile的晶体外形资料，而且二者的整体结构比较类似。所以做了个假设。
赞一下 回复此楼
Everybodyissobusymindingotherppl'sbusiness,thattheyforgettofindtheirownhappiness.
39楼2012-02-06 11:40:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

strongchai

铁杆木虫 (正式写手)
引用回帖:
30楼: Originally posted by temedx at 2012-02-05 15:46:04:
如果是确实沿着边缘（中间那个长方柱体部分），那么如果我的标定无误，（-101）就是暴露面。
这里有两个可能：
1. 我这里标定的[-12-1]带轴，很可能是因为样品未必是按照SEM的样子正对电子束的，拍照过程中有可 ...

我把模拟图做了一下标定
赞一下 回复此楼
40楼2012-02-06 11:41:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
