strongchai

铁杆木虫 (正式写手)

引用回帖:
6楼: Originally posted by temedx at 2012-02-02 17:07:31:
大致看了一下,觉得不是很对,如果你确认用EDS分析过这个颗粒是TiO2的话,麻烦你贴这两个晶相的PDF卡吧,我的软件出现问题,无法看晶相结构。

我将我的XRD图谱放上来,还有各自匹配的PDF卡片数据也截图放上来,希望能够有助于您了解我的数据

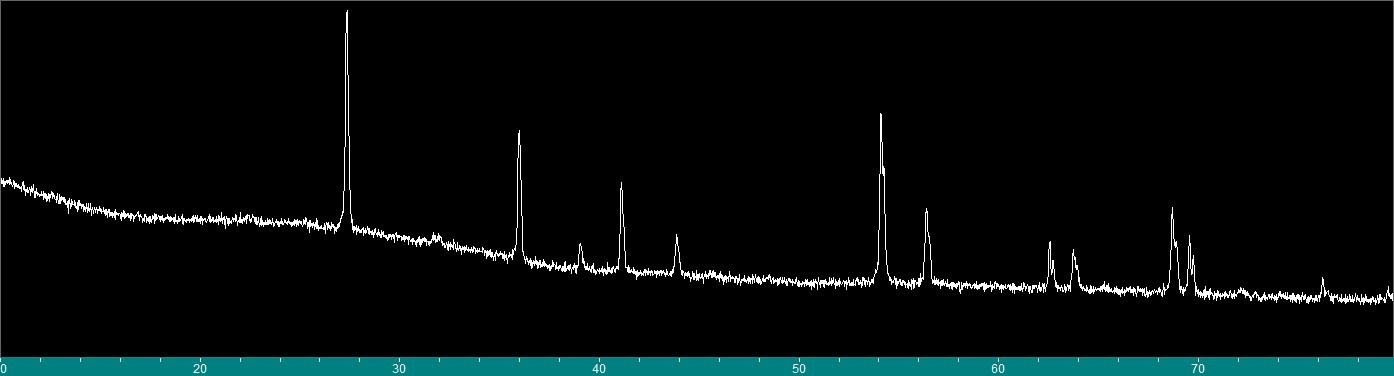

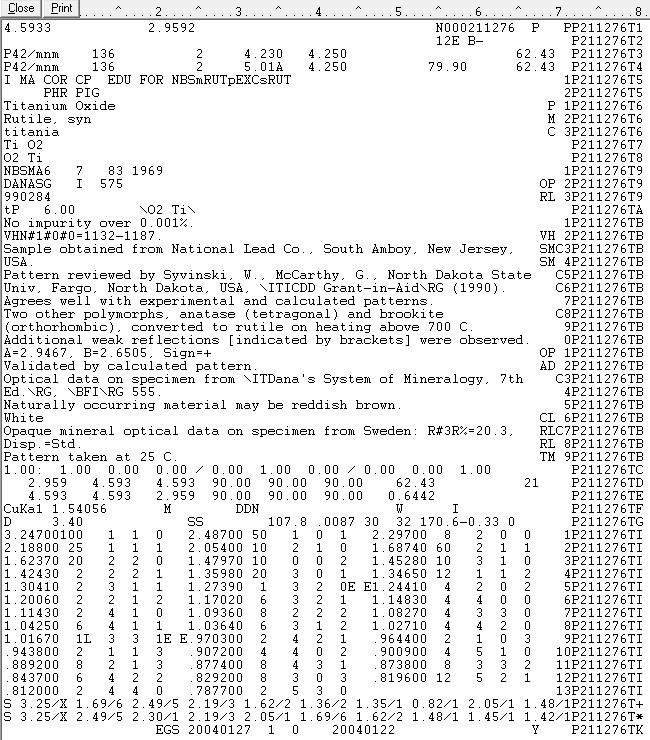

1和21-1276对应1号的Rutile样品

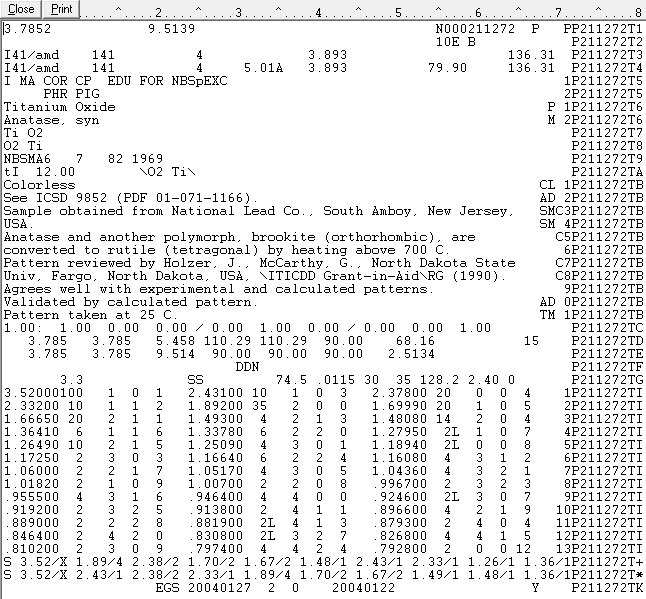

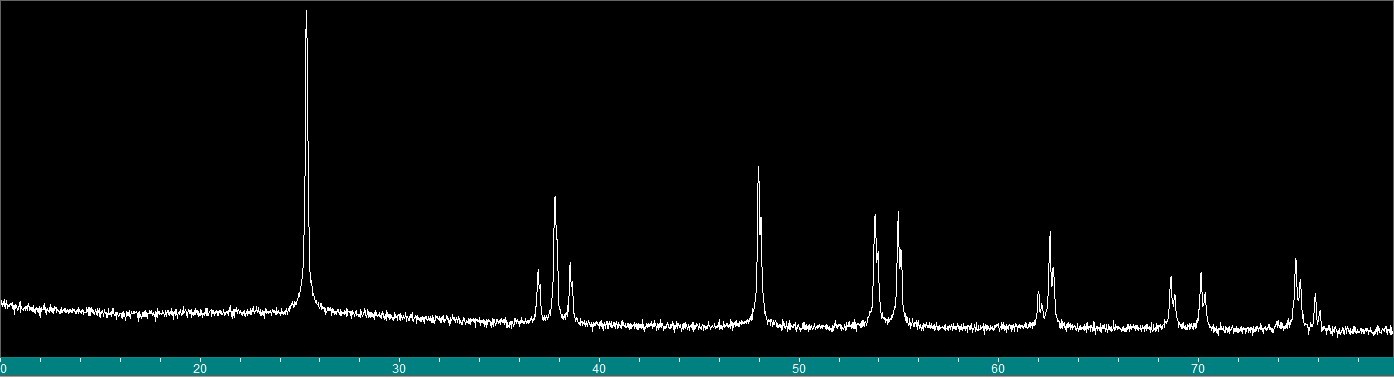

2和21-1272对饮2号的Anatase样品

11楼2012-02-03 12:29:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

strongchai

铁杆木虫 (正式写手)

引用回帖:
: Originally posted by kongjzh at 2012-02-03 09:35:55:
好像很难得到纯的Anatase相

应该不难吧,我的XRD表征图谱也只显示了一个相
12楼2012-02-03 12:31:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

temedx

专家顾问 (著名写手)

【答案】应助回帖

strongchai(金币+94): ★★★★★最佳答案 帮我分析的那个帖子好像不能评分,就评这个帖子吧 2012-02-03 13:09:49
看起来相很纯啊,赞。我的回复见上页。
Everybodyissobusymindingotherppl'sbusiness,thattheyforgettofindtheirownhappiness.
13楼2012-02-03 12:33:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

strongchai

铁杆木虫 (正式写手)

送鲜花一朵
引用回帖:
: Originally posted by temedx at 2012-02-03 12:26:48:
谢谢,信息足够了,今天软件可以用了。
1. 标定如图。

但我量的角度和计算的角度有些偏差。另外,标尺有一些偏差,或许是拍照时电镜条件不是最佳,或许是电镜的 ...

刚刚看到你帮我做的分析,真的很专业,非常感激,另外还有一个不明白的地方,1号样品根据你的分析,应该是属于Rutile的哪个晶面呢?
14楼2012-02-03 12:37:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

temedx

专家顾问 (著名写手)

看了短信才知道是暴露面。暴露面不好单单从透射上说,最好有低倍像和对应低倍像的高分辨,以及扫描电镜图才能最后确定。从这张图片上能得到的只是这个晶体沿着哪个晶面生长,这个比较简单,把标定好的FFT,对着图,露出边缘那个位置明显是沿着(-1 0 1)生长的,不知道这个是不是你想要的信息?
Everybodyissobusymindingotherppl'sbusiness,thattheyforgettofindtheirownhappiness.
15楼2012-02-03 15:23:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

temedx

专家顾问 (著名写手)

另外,我说电镜没有调好,不是说灯丝的状态,而是像散之类的变形因素没有给有效降低,第一张图的背景看起来有明显变形。
Everybodyissobusymindingotherppl'sbusiness,thattheyforgettofindtheirownhappiness.
16楼2012-02-03 15:27:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

strongchai

铁杆木虫 (正式写手)

引用回帖:
15楼: Originally posted by temedx at 2012-02-03 15:23:16:
看了短信才知道是暴露面。暴露面不好单单从透射上说,最好有低倍像和对应低倍像的高分辨,以及扫描电镜图才能最后确定。从这张图片上能得到的只是这个晶体沿着哪个晶面生长,这个比较简单,把标定好的FFT,对着图 ...

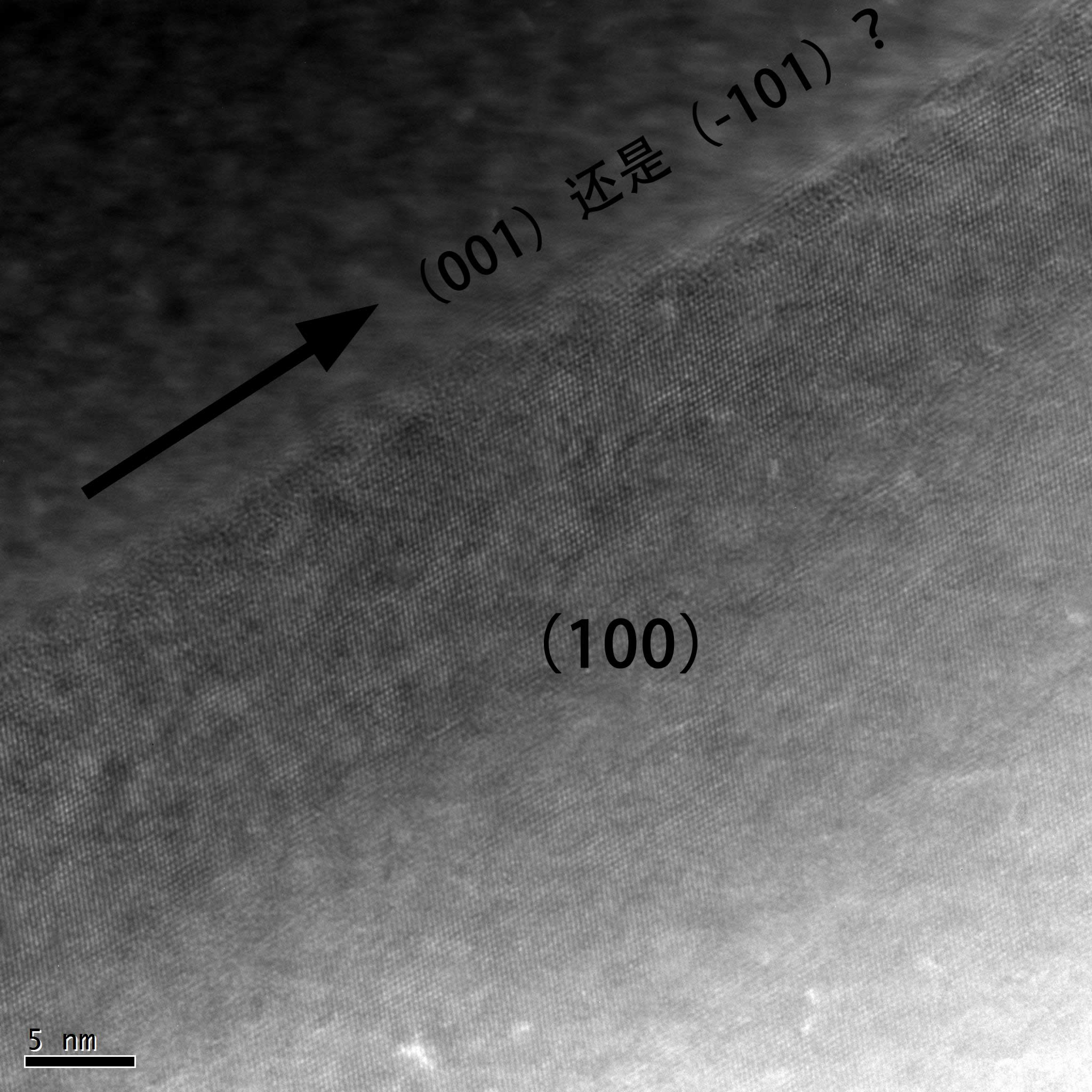

嗯,我想知道的是拍到的这块区域是属于Rutile的哪个晶面,我自己分析了一下,以为可能是沿着箭头所指的生长方向为(001)晶面,而这个拍到的区域可能是(100)面,不知道有没有可能?你说的(-101),也是指的沿着箭头的生长方向吗?


17楼2012-02-03 23:50:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

strongchai

铁杆木虫 (正式写手)

引用回帖:
: Originally posted by temedx at 2012-02-03 15:27:23:
另外,我说电镜没有调好,不是说灯丝的状态,而是像散之类的变形因素没有给有效降低,第一张图的背景看起来有明显变形。

电镜照片是让我一个师兄帮我拍的,可能当时他没调好吧……这种照片还能用于文章之中吗?
18楼2012-02-03 23:52:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

temedx

专家顾问 (著名写手)

引用回帖:
18楼: Originally posted by strongchai at 2012-02-03 23:52:06:
电镜照片是让我一个师兄帮我拍的,可能当时他没调好吧……这种照片还能用于文章之中吗?

应该可以用。不用太担心这个。你的电镜照片只是用来支持你的XRD数据罢了。
Everybodyissobusymindingotherppl'sbusiness,thattheyforgettofindtheirownhappiness.
19楼2012-02-04 10:43:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

temedx

专家顾问 (著名写手)

引用回帖:
17楼: Originally posted by strongchai at 2012-02-03 23:50:17:
嗯,我想知道的是拍到的这块区域是属于Rutile的哪个晶面,我自己分析了一下,以为可能是沿着箭头所指的生长方向为(001)晶面,而这个拍到的区域可能是(100)面,不知道有没有可能?你说的(-101),也是指的沿 ...

不对。我说的(-101)是垂直于边缘斜向上的方向。
你把FFT图和高分辨合在一起,然后沿衍射点(-101)方向划箭头即可。
Everybodyissobusymindingotherppl'sbusiness,thattheyforgettofindtheirownhappiness.
20楼2012-02-04 10:47:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
