temedx

专家顾问 (著名写手)

至于你拍到的这个带轴方向,可以看看我发的那个帖子,里面有详细的解释,我算了一下,应该是[-1 2 -1],而不是你说的(100)。
Everybodyissobusymindingotherppl'sbusiness,thattheyforgettofindtheirownhappiness.
21楼2012-02-04 10:53:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

temedx

专家顾问 (著名写手)



具体见图。
Everybodyissobusymindingotherppl'sbusiness,thattheyforgettofindtheirownhappiness.
22楼2012-02-04 10:54:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

strongchai

铁杆木虫 (正式写手)

引用回帖:
22楼: Originally posted by temedx at 2012-02-04 10:54:37:


具体见图。

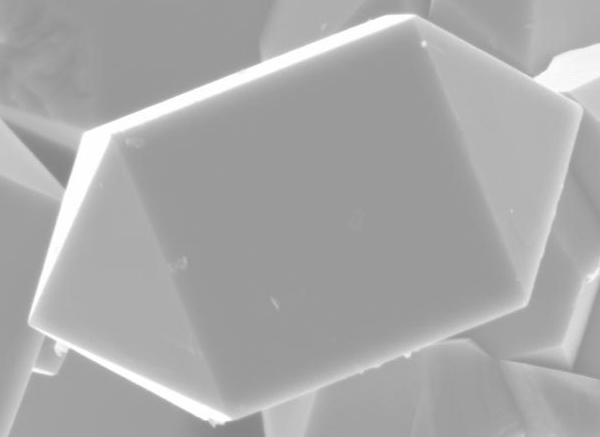

但是,文献上Rutile晶体好像没有暴露(-1 2-1)晶面的,放上我的SEM图,两端是四面锥形的,四个侧面是四个相互垂直的面,顶部的侧面与侧面的夹角我量过,大概是129-131度之间。那个Rutile的HRTEM,是照到的侧面的边缘(由于低倍的TEM不是很清楚,也有可能是顶面的边缘),如果按你说的是侧面是(-1 2-1)晶面的话,好像与我的SEM图不吻合?


23楼2012-02-05 00:54:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

temedx

专家顾问 (著名写手)

我说的[-1 2-1]是你这个TEM的带轴,(-1 0 1)是侧向生长面,但你怎么确定你这张图对应于SEM中的哪个部位?如果这个你只是看了晶体碎片,什么面都有可能。
建议你对着标准晶体的晶面来标一下即可,因为该晶体外形很标准,应该有很多参考文献,另外,晶体太大,透射里面不可能看整个晶体的高分辨(SAED都有点悬),磨成碎片又不知道哪个部位。
Everybodyissobusymindingotherppl'sbusiness,thattheyforgettofindtheirownhappiness.
24楼2012-02-05 09:11:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

temedx

专家顾问 (著名写手)

Anatase TiO2 single crystals with a large percentage of reactive facets
H. G. Yang, C. H. Sun, S. Z. Qiao, J. Zou, G. Liu, S. C. Smith, H. M. Cheng and G. Q. Lu, Nature, 2008, 453, 638
建议看看这篇文章。
Everybodyissobusymindingotherppl'sbusiness,thattheyforgettofindtheirownhappiness.
25楼2012-02-05 09:21:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

strongchai

铁杆木虫 (正式写手)

引用回帖:
22楼: Originally posted by temedx at 2012-02-04 10:54:37:


具体见图。

另外附上一张,Rutile (100)面的模型图(从diamond软件中截取的),我觉得你的分析都很专业,但有没有可能是我的数据存在一定的误差呢,因为按照你给我的分析的话,跟我的SEM图对不上呢,有点郁闷啊……,我对晶体学方面的知识很少涉猎,懂的一点点,也是最近才自学的,还希望你能够多多指教。


26楼2012-02-05 09:44:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

strongchai

铁杆木虫 (正式写手)

引用回帖:
: Originally posted by temedx at 2012-02-05 09:21:21:
Anatase TiO2 single crystals with a large percentage of reactive facets
H. G. Yang, C. H. Sun, S. Z. Qiao, J. Zou, G. Liu, S. C. Smith, H. M. Cheng and G. Q. Lu, Nature, 2008, 453, 638
建议看看这 ...

这篇文章,我研究过很多次了,呵呵,不过是属于Anat的,而我的样品是属于Rutile的,而且文献上,貌似没有找到类似形貌的晶体
27楼2012-02-05 09:48:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

strongchai

铁杆木虫 (正式写手)

引用回帖:
: Originally posted by temedx at 2012-02-05 09:11:47:
我说的[-1 2-1]是你这个TEM的带轴,(-1 0 1)是侧向生长面,但你怎么确定你这张图对应于SEM中的哪个部位?如果这个你只是看了晶体碎片,什么面都有可能。
建议你对着标准晶体的晶面来标一下即可,因为该晶体外形 ...

我看过低倍的TEM,是沿着规则的边缘拍的,不是晶体碎片
28楼2012-02-05 09:50:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

strongchai

铁杆木虫 (正式写手)

引用回帖:
: Originally posted by temedx at 2012-02-05 09:11:47:
我说的[-1 2-1]是你这个TEM的带轴,(-1 0 1)是侧向生长面,但你怎么确定你这张图对应于SEM中的哪个部位?如果这个你只是看了晶体碎片,什么面都有可能。
建议你对着标准晶体的晶面来标一下即可,因为该晶体外形 ...

你说的没错,这个晶体比较大,HRTEM确实很难看到晶格条纹的,不过由于这个晶体边缘非常光滑均匀,所以看边缘的时候还是可以拍到条纹的
29楼2012-02-05 10:04:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

temedx

专家顾问 (著名写手)

如果是确实沿着边缘(中间那个长方柱体部分),那么如果我的标定无误,(-101)就是暴露面。
这里有两个可能:
1. 我这里标定的[-12-1]带轴,很可能是因为样品未必是按照SEM的样子正对电子束的,拍照过程中有可能会倾转一定角度偏离你认为的100带轴(如果完全正对,我怀疑应该完全看不到晶格条纹,因为实在太厚了,转一点看侧棱还是可以的),这样你得到的图片其实不是从你想要看的方向拍摄到的,有这个偏差可以理解。
2. 你拿到了100的晶体结构图,应该很容易得到相应的衍射图,你能把这个衍射图和对应的晶面,及其夹角都发上来吗?我想对比一下看看。因为你的图片有像散,可能会影响我测量的角度和d值。
Everybodyissobusymindingotherppl'sbusiness,thattheyforgettofindtheirownhappiness.
30楼2012-02-05 15:46:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
