[求助] matlab 画图

请见附件，我很想将F(x，y)的图形画出，就是没有办法实现，请大虾指点！具体见附件，谢！
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2011-10-05 16:39:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

victorinox

金虫 (小有名气)

【答案】应助回帖

★ ★
xiegangmai(金币+2): 谢谢应助！ 2011-10-06 08:11:34
wzp0098(金币+2): 麻烦您给出程序，谢谢！ 2011-10-06 09:26:01
这个应该还好吧，几个参数都给出了，除了有个gama需要自己假定一个值
先利用[kx,ky] = meshgrid(-3:delt:3); %delt取决你对坐标最小间隔的要求
再根据把那个计算公式敲一遍就行了，记得矩阵间的除法、乘法、乘方用点操作；
最后用surf(kx,ky,F)画图
赞一下(1人) 回复此楼
2楼2011-10-05 22:35:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wzp0098

木虫 (著名写手)
F(x,y)是需要归一化的，我不知道怎么处理，望高手指点，gamma可以取1
赞一下 回复此楼
3楼2011-10-12 18:08:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dbb627

荣誉版主 (著名写手)

【答案】应助回帖

★ ★
臭水沟(金币+2): 谢谢热心~~ 2011-10-13 16:30:39
CODE:
k1x=-3:0.01:3;k2y=k1x;
[x,y]=meshgrid(k1x,k2y);
dp1=3.5;
d1=0;d2=0;d3=0;
G1=4;G2=5;G3=5;
phi=0;
F=1./((dp1-G1^2*(sin(x)).^2./(dp1-d1-G3^2*(sin(y+phi)).^2/(dp1-d1+d3))-G2^2*(sin(y)).^2/(dp1-d2)).^2+gamma(4)^2/4);
surf(x,y,F);
shading interp

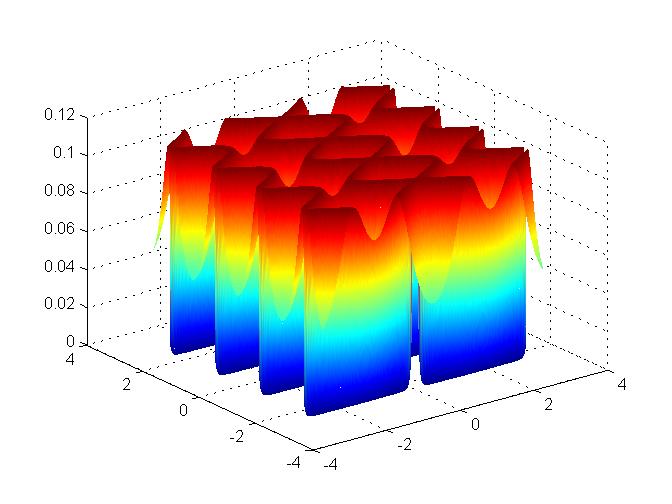

图如下
赞一下(1人) 回复此楼
The more you learn, the more you know, the more you know, and the more you forget. The more you forget, the less you know. So why bother to learn.
4楼2011-10-13 16:04:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dbb627

荣誉版主 (著名写手)

【答案】应助回帖

★ ★
臭水沟(金币+2): 谢谢热心~~ 2011-10-13 16:30:51
wzp0098(金币+6): 谢谢，可是 2011-10-13 19:09:53
wzp0098(金币+2): 谢谢， 高手！！！ 2011-10-13 19:10:40
CODE:
\delta_{p}=3.5


dp=3.5
赞一下(1人) 回复此楼
The more you learn, the more you know, the more you know, and the more you forget. The more you forget, the less you know. So why bother to learn.
5楼2011-10-13 16:06:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

han_yu

木虫 (正式写手)
★
臭水沟(金币+1): 谢谢交流~~ 2011-10-28 09:27:35
surf(x,y,F);
回复此楼
6楼2011-10-27 16:28:56
