[交流] 怎么绘制像这样的3D谱图？

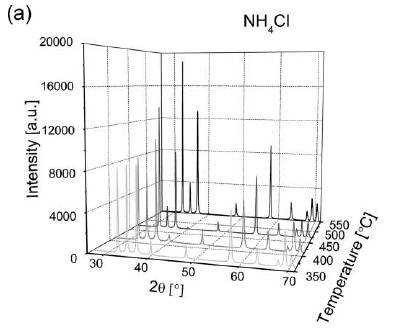

像图中这样的3D谱图用什么软件可以画吗？origin可不可以？
回复此楼

» 收录本帖的淘帖专辑推荐

技术贴

» 本帖已获得的红花（最新10朵）

Justsoso 华凤

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2011-08-24 21:17:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Justsoso

至尊木虫 (著名写手)
★ ★
rain841230(金币+1):谢谢参与
送鲜花一朵
lichun1210(金币+1): 谢谢交流！ 2011-08-29 13:44:33
origin 完全可以画这样的图，其本身的帮助文件描述如下：
1> Select column Depth(Z1) and create a 3D scatter plot
    using the menu Plot->3Dxyz->3D Scatter.
2> Double click on layer icon and add the dataset Depth2(Z2).
3> Change the Z scale to read from 7000 to 0.
4> Select grid line tabs for the three axes and set grid line
    types and colors and click OK.
5> Invoke the plot details dialog box by right-clicking on
    the graph.
6> Set the symbol type and connecting line color for both
    data sets.
7> Set Z drop lines off for second data set.
8> Turn on XY, YZ and XZ projections for both data sets.
9> Set appropriate line colors for projections.
10> Set colors for the three projection planes.
11> Add text labels.

我做了一个类似的3D.opj文件，只要把你的数据依次填进去就可以了（x: 2 theta; y: temp.; Z = intensity）

下载地址：
http://good.gd/1535192.htm
赞一下(2人) 回复此楼
2楼2011-08-25 00:11:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hjh509

铁杆木虫 (职业作家)
★
rain841230(金币+1):谢谢参与
嘿嘿，学习了！
回复此楼
3楼2011-08-25 09:48:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

陈成龙

木虫 (小有名气)
★
rain841230(金币+1):谢谢参与
引用回帖:
2楼: Originally posted by Justsoso at 2011-08-25 00:11:34:
origin 完全可以画这样的图，其本身的帮助文件描述如下：
1> Select column Depth(Z1) and create a 3D scatter plot
    using the menu Plot->3Dxyz->3D Scatter.
2> Double click on layer  ...

LZ  V5啊 学习学习
回复此楼
4楼2011-08-25 11:39:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yytsnake

至尊木虫 (职业作家)
★
rain841230(金币+1):谢谢参与
对ORIGIN来说，这种图比较简单。
赞一下(1人) 回复此楼
6楼2011-08-28 15:43:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

awayfromme

木虫 (正式写手)
★
小木虫(金币+0.5):给个红包，谢谢回帖
引用回帖:
2楼: Originally posted by Justsoso at 2011-08-25 00:11:34:
origin 完全可以画这样的图，其本身的帮助文件描述如下：
1> Select column Depth(Z1) and create a 3D scatter plot
    using the menu Plot->3Dxyz->3D Scatter.
2> Double click on layer  ...

请问第二条是怎么做到的？
赞一下(1人) 回复此楼
7楼2011-08-29 13:39:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Justsoso

至尊木虫 (著名写手)
★
小木虫(金币+0.5):给个红包，谢谢回帖
引用回帖:
7楼: Originally posted by awayfromme at 2011-08-29 13:39:46:
请问第二条是怎么做到的？

.....

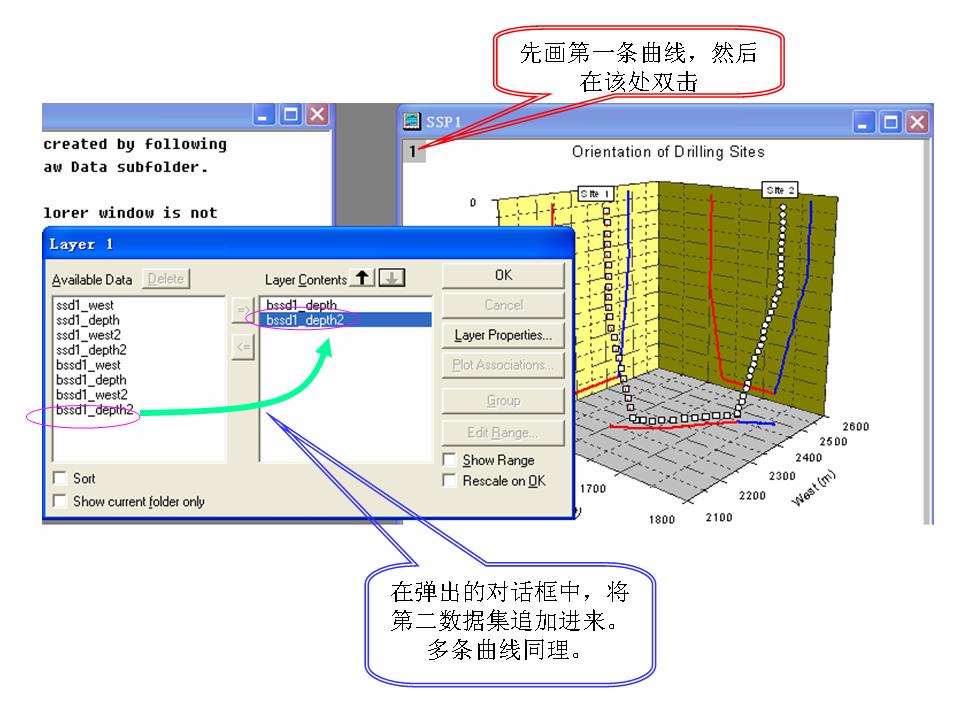

2> Double click on layer icon and add the dataset Depth2(Z2).
.....

见附件。
赞一下(1人) 回复此楼
8楼2011-08-29 20:17:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

华凤

木虫 (小有名气)
送红花一朵
辛苦，厉害呀
回复此楼
9楼2014-12-02 13:30:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
简单回复
cquHR5125楼
2011-08-28 15:35   回复
rain841230(金币+1):谢谢参与
