[求助] 请大家帮我看看图中的两条线是怎么画上去的?origin能画出来么? 已有2人参与

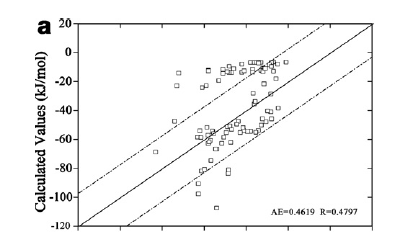

图中是理论值与实验值的大量离散点图,除了线性回归的中间一条线外,还有与回归线平行的涵盖所有离散点的两条边界线。请大家帮我分析一下,那两条边界线是怎么画上去的?origin能完成这个工作么?谢谢各位了!预祝大家春节快乐!幸福、安康!
    另外,图中的AE与R这两个数值表示什么?衷心感谢!
请大家帮我看看图中的两条线是怎么画上去的?origin能画出来么?
Fig 1.gif

[ Last edited by zhleile200 on 2014-1-24 at 20:45 ]
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mjx150

荣誉版主 (正式写手)

我也很想知道
Theworstsituationbroughtoutthebestofyou.
2楼2014-01-25 00:52:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

陈吉?

新虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
zhleile200: 金币+8, ★★★★★最佳答案, 能够回帖就很高兴,我用origin试试看,顺祝春节快乐,幸福安康! 2014-01-25 09:16:53
首先确定的是original是能够画出来的,其次图中的边界线应该是制图者自己编的新函数,然后离合的,离合的过程中用到了去除野点的操作,否则很难离合成这个样。具体的分析,你可以将图片导入original中试试。AE很常见,但一时无法想起,R的确不知道。

[ 发自手机版 http://muchong.com/3g ]
3楼2014-01-25 08:35:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhleile200

木虫 (著名写手)

引用回帖:
2楼: Originally posted by mjx150 at 2014-01-25 00:52:14
我也很想知道

谢谢啊!如果能给点建议就更好了!顺祝春节快乐,幸福安康!
4楼2014-01-25 09:17:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

勿忘我kitty

新虫 (初入文坛)

R是相关系数啊
5楼2014-01-29 20:41:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tongjinlu

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
zhleile200: 金币+12, ★★★★★最佳答案, 谢谢您的回复,能否再详细介绍一下呢?我百度了一下,肯定是用您说的方法,只是我从小木虫上下载的OriginPro8,怎么没找到对应的命令呢? 2014-02-04 20:02:11
中间是线性拟合,旁边两条线应该是95%置信系数的虚线,Origin可以画。
只需线性拟合,然后再拟合里面点击下拟合置信系数95%的项就可以了
修行
6楼2014-01-29 21:50:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhleile200

木虫 (著名写手)

引用回帖:
6楼: Originally posted by tongjinlu at 2014-01-29 21:50:25
中间是线性拟合,旁边两条线应该是95%置信系数的虚线,Origin可以画。
只需线性拟合,然后再拟合里面点击下拟合置信系数95%的项就可以了

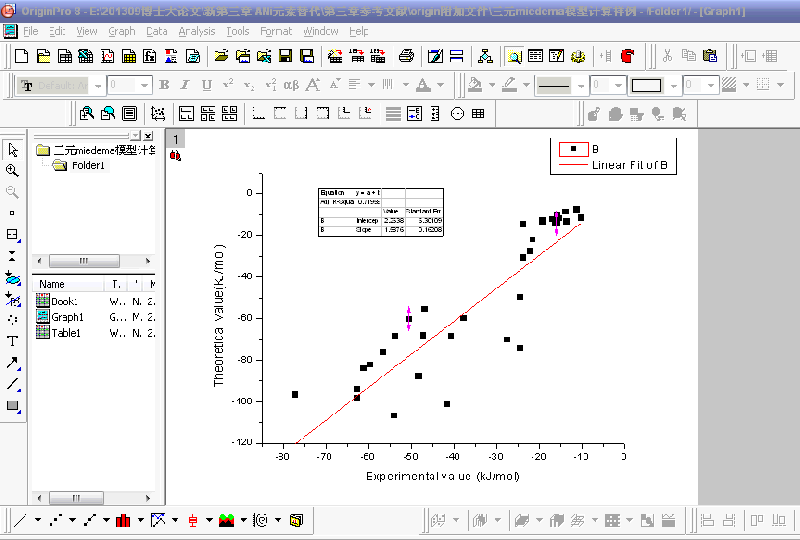

麻烦您帮我看看,那个菜单下面能设置置信度呢?期待您的回复,由衷感谢!
请大家帮我看看图中的两条线是怎么画上去的?origin能画出来么?-1

7楼2014-02-04 20:05:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tongjinlu

木虫 (正式写手)

是在analysis-->fitting-->fitting linear-->open dialog
然后再弹出对话框中,点击Fitted Curves Plot-->prediction Bands(其位置靠下面),这样就可以了,你再试看看
修行
8楼2014-02-04 22:58:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhleile200

木虫 (著名写手)

引用回帖:
8楼: Originally posted by tongjinlu at 2014-02-04 22:58:37
是在analysis-->fitting-->fitting linear-->open dialog
然后再弹出对话框中,点击Fitted Curves Plot-->prediction Bands(其位置靠下面),这样就可以了,你再试看看

谢谢您,这么快就回复了,天天登陆小木虫,居然才发现您的回帖,我这就试试看,有问题再来咨询您,好么?
9楼2014-02-06 14:27:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhleile200

木虫 (著名写手)

引用回帖:
8楼: Originally posted by tongjinlu at 2014-02-04 22:58:37
是在analysis-->fitting-->fitting linear-->open dialog
然后再弹出对话框中,点击Fitted Curves Plot-->prediction Bands(其位置靠下面),这样就可以了,你再试看看

不知为什么,analysis-->fitting-->fitting linear-->open dialog,没有任何相应,“对话框”没有弹出来?真郁闷,我再多试几遍。由衷感谢您!
10楼2014-02-06 14:38:05
