[求助] 喷嘴网格划分

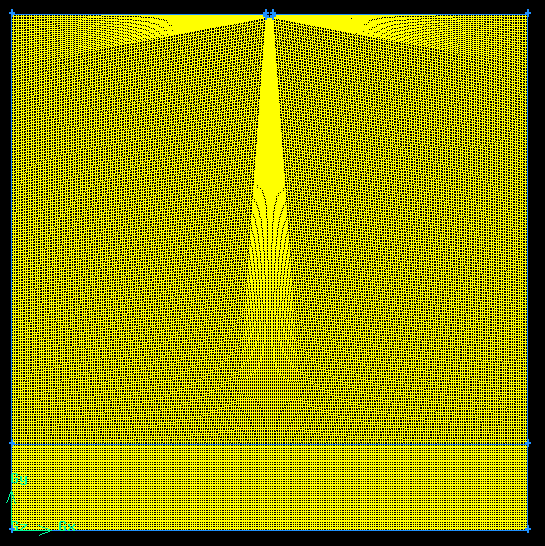

下面的模型是我划分的网格,边界条件应该没问题,但是计算中的残差曲线都达到7e,太大了,请问这个模型的网格划分的对吗??我模拟的是喷嘴射流冲刷沙子,下面的区域是沙子,上面的区域是水。请各位帮忙指点一下。。。。
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

jackdon

金虫 (著名写手)

灌水是蜜糖…

★ ★
xiegangmai(金币+2): 谢谢应助! 2011-08-21 21:22:50
引用回帖:
8楼: Originally posted by zhangxu86 at 2011-08-03 20:07:23:
物理模型没问题的,我是参照别人文章的模型的啊,边界条件我觉得应该也没问题啊,所以就觉得是不是网格的问题啊。。。

并不是说只要是结构化网格的总体网格质量就好,lz所划网格质量比较差:单个网格的纵横比一般不超过1:5,否则离散方程的刚性大,收敛性就比较差;相邻网格的空间步长增长比率通常也应小于1.2
想明白了不能糊涂…[img]http://pic.emuch.net/201011/28/1152778_232834.jpg[/img]
10楼2011-08-21 19:40:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

yuhuaxing422

金虫 (小有名气)

【答案】应助回帖

★
xiegangmai(金币+1): 谢谢应助! 2011-07-31 21:55:22
网格密的地方要给张大图啊,估计扭曲率太大了
2楼2011-07-31 19:56:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangxu86

铜虫 (小有名气)

引用回帖:
2楼: Originally posted by yuhuaxing422 at 2011-07-31 19:56:47:
网格密的地方要给张大图啊,估计扭曲率太大了

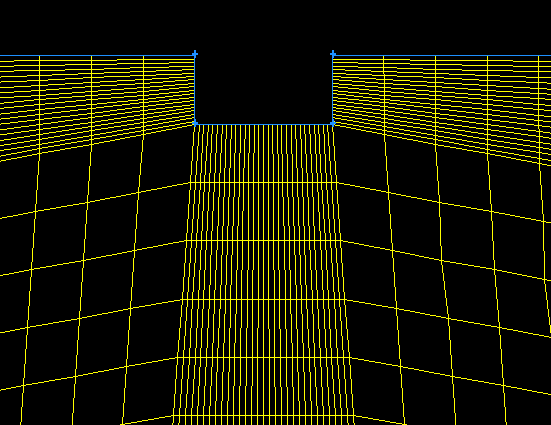

这是局部放大图,没有出现扭曲啊,模型简单,不知道怎么就是不对啊。。。。

3楼2011-07-31 21:18:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangxu86

铜虫 (小有名气)

没人帮帮忙吗??
4楼2011-08-02 10:40:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

seaharrier

铁杆木虫 (知名作家)

帝国空军中将

【答案】应助回帖

★
臭水沟(金币+1): 谢谢应助~~ 2011-08-02 22:10:03
引用回帖:
4楼: Originally posted by zhangxu86 at 2011-08-02 10:40:13:
没人帮帮忙吗??

到不一定是网格的原因,

很可能是物理模型的问题吧,
Patienceisbitter,butitsfruitissweet.
5楼2011-08-02 17:36:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

转石千仞

金虫 (正式写手)

击破长空

【答案】应助回帖

★
臭水沟(金币+1): 谢谢应助~~ 2011-08-03 17:37:38
zhangxu86(金币+1): 谢谢热心帮忙 2011-08-06 09:55:18
你的网格长宽比太大了。似乎长宽比不超过1.2效果才比较理想。
故善战人之势,如转圆石于千仞之山者,势也
6楼2011-08-03 13:58:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangxu86

铜虫 (小有名气)

引用回帖:
6楼: Originally posted by 转石千仞 at 2011-08-03 13:58:10:
你的网格长宽比太大了。似乎长宽比不超过1.2效果才比较理想。

还有这个说法吗??我试看看吧。。
7楼2011-08-03 20:03:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangxu86

铜虫 (小有名气)

引用回帖:
5楼: Originally posted by seaharrier at 2011-08-02 17:36:41:
到不一定是网格的原因,

很可能是物理模型的问题吧,

物理模型没问题的,我是参照别人文章的模型的啊,边界条件我觉得应该也没问题啊,所以就觉得是不是网格的问题啊。。。
8楼2011-08-03 20:07:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mayo_0

铜虫 (小有名气)

★
xiegangmai(金币+1): 谢谢参与! 2011-08-17 21:51:04
引用回帖:
8楼: Originally posted by zhangxu86 at 2011-08-03 20:07:23:
物理模型没问题的,我是参照别人文章的模型的啊,边界条件我觉得应该也没问题啊,所以就觉得是不是网格的问题啊。。。

必然是模型和边界条件的问题。
精通各种CFD项目(电磁、多相、燃烧等)。QQ85596847。
9楼2011-08-17 16:55:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
