| 查看: 12062 | 回复: 31 | |||||||
[交流]
什么是亚晶？亚晶在显微结构上有何特点？那些过程会形成亚晶？
|
|||||||
|
什么是亚晶？亚晶在显微结构上有何特点？那些过程会形成亚晶？ 实际晶粒中原子并非完全按照同一位向规则排列，它是由许多具有一定位向差（通常在1-2度以下）的小晶块组成，这些小晶块称亚晶。 欢迎大家讨论，谢谢！ |
回复此楼» 收录本帖的淘帖专辑推荐
 材料模拟与数字计算方法 | 金属材料相关 | 铜SPS制备 | 材料基础知识百科 |
» 本帖已获得的红花（最新10朵）
xyshu» 猜你喜欢
2025冷门绝学什么时候出结果
已经有3人回复
-
天津工业大学郑柳春团队欢迎化学化工、高分子化学或有机合成方向的博士生和硕士生加入
已经有4人回复
-
康复大学泰山学者周祺惠团队招收博士研究生
已经有6人回复
-
AI论文写作工具：是科研加速器还是学术作弊器？
已经有3人回复
-
孩子确诊有中度注意力缺陷
已经有6人回复
-
2026博士申请-功能高分子，水凝胶方向
已经有6人回复
-
论文投稿，期刊推荐
已经有4人回复
-
硕士和导师闹得不愉快
已经有13人回复
-
请问2026国家基金面上项目会启动申2停1吗
已经有5人回复
-
同一篇文章，用不同账号投稿对编辑决定是否送审有没有影响？
已经有3人回复
» 本主题相关价值贴推荐，对您同样有帮助:
再问有关晶型结构
已经有10人回复- 有没有人做金属微结构的动态性能研究的
已经有7人回复
- 大家帮我看看 腐蚀位错，看不到腐蚀坑啊！！
已经有4人回复
- 单晶EBSD结果密集的小角度取向差能代表小角度晶界吗？能否用此统计位错密度？
已经有4人回复
- 动态再结晶过程中，亚晶为什么会发生转动/旋转呢？
已经有9人回复
- 在TEM图片中如何区分大角度晶界与小角度晶界，它的原理是什么？
已经有17人回复
- 关于塑性变形过程中形成的亚晶
已经有3人回复
- 求助，不同淬火方式，高强度钢达到同一性能，有什么区别？？
已经有3人回复
- SEM 分析 小角度晶界
已经有14人回复
- 请问EBSD 取向差集中在小角度区域 能不能说晶界滑移比较多呢？
已经有10人回复
- 织构和晶界角度的问题
已经有13人回复
- 如何计算亚晶的取向差！
已经有6人回复
- 什么是“材料科学基础”？
已经有24人回复
- 想请问一下，晶粒取向差分布图如何测得？
已经有5人回复
- ABO4型结构有什么特点？
已经有4人回复
- 关于高倍组织、低倍组织、亚结构、亚晶的一些问题
已经有4人回复
- 关于小角度晶界
已经有16人回复
- 询问一下大家挑晶体的显微镜
已经有6人回复
- 【请教】大家看看显微镜下的图片这样的，可以做单晶吗？
已经有17人回复
- 【请教】赝晶的形成与结构
已经有3人回复
- 【求助】什么是横晶?
已经有6人回复
- 谁给推荐一本偏光显微镜方面的书？
已经有9人回复
» 抢金币啦！回帖就可以得到:
-
我的现状交流，续：老公辞职读博，我一个人白天工作晚上带孩子，真的累啊！
+1/466
-
UNSW 光伏与可再生能源工程学院 Prof. Xiaojing Hao 课题组博士招生
+1/78
-
医学检验方向招收申请考核博士研究生
+2/38
-
国家青年人才叶立群教授课题组招收2026级博士研究生
+1/37
-
国家青年人才叶立群教授课题组招收2026级博士研究生
+1/37
-
上海交通大学智能颗粒流体团队 招收工程AI计算方向科研助理、博士生及博士后
+1/35
-
【宁德时代招聘】电化学科学家
+1/28
-
美国圣母大学张艳良教授诚招全奖博士生
+2/20
-
招募懂有限元、编程能力强的同学，待遇优厚
+1/15
-
【陕西师范大学】催化化学课题组2026年招收博士后/讲师/副高
+1/10
-
湖南大学2026博士招生
+1/8
-
大连海事大学国家级人才团队2026年博士研究生招生启事
+1/4
-
清华大学化学系王梅祥院士课题组招聘博士后
+1/3
-
沙特法赫德国王石油与矿产大学（KFUPM）膜分离课题组招生
+1/3
-
液相方法和氨基酸分析仪有什么不一样？
+1/3
-
招聘博士后、科研助理。也欢迎客座研究生
+1/3
-
氨基酸的技术难度有哪些？ 色氨酸为何单独做，有何不同？
+1/2
-
东莞理工学院-大连化物所联合招聘光催化方向博士后2名（年薪48W）
+1/2
-
上海交通大学 Jaehyung Ju 课题组招收2026年申请考核博士生1 名
+1/1
-
兰州大学物理学院韩卫华教授课题组招收 2026年博士研究生 (物理、电子以及核能源方向)
+1/1
comma
专家顾问 (知名作家)
-
专家经验: +552 - MM-EPI: 36
- 应助: 501 (博士)
- 贵宾: 0.868
- 金币: 53128
- 帖子: 7546
- 在线: 1648.8小时
- 虫号: 190601
★ ★ ★
小兰花(金币+1):谢谢参与
小兰花(金币+7): 多谢comma 的的耐心讲解，看了很有 收获！ 2011-05-19 08:30:13
imrsfb(金币+2): 谢谢专家的详细解答 2011-05-19 12:25:14
小兰花(金币+1):谢谢参与
小兰花(金币+7): 多谢comma 的的耐心讲解，看了很有 收获！ 2011-05-19 08:30:13
imrsfb(金币+2): 谢谢专家的详细解答 2011-05-19 12:25:14
|
这个问题有些大，涉及的考虑较多，我简单引一下，以抛砖引玉，大家一起来讨论： 在晶体材料的每一个小晶粒内，晶内各区域的取向也并非完全一致，而是存在着许多尺寸小，取向差很小的小块，它们相互镶嵌存于晶粒内部，称为亚晶粒。其关键在于是在一个晶粒的内部的不同或相邻区域，由小角度界面分隔开。 强调的是，小角度界面并非是亚晶界，因为上面提到亚晶存于晶粒内部。小角度界面还出现在再结晶形成强织构的多晶材料中， 比如铝箔、高磁感电工钢等。 亚晶在结构上，如上面说提，存在于晶粒内部有小角度界面分隔的小块，这些小角度界面取向差一般小于10°，多分布在2~8°之间。 形成亚晶的过程，对于金属晶体材料主要有两个环节：形变、回复。 形变过程，由于晶粒参与形变位错增值，同时各晶粒相互协调，在晶粒的内部不同区域滑移系开动的情况不同，逐步造成各区域“分割”形成各个block，“胞块”，位错组态有自发向低能态组合的趋势，逐步形成边界“锋锐”的胞块，亚晶界逐步形成，这里还有两类有名有姓的小角度界面：几何必须界面，伴生位错界面。 对于回复过程，回复过程中空位迁动和消失是不会影响显微组织的，只要涉及位错迁动时才会影响显微组织。位错迁动和重新排列所引起的显微组织的变化主要是多边形化和亚晶形成和长大。 |
» 本帖已获得的红花（最新10朵）
2楼2011-05-18 16:22:30
comma
专家顾问 (知名作家)
-
专家经验: +552 - MM-EPI: 36
- 应助: 501 (博士)
- 贵宾: 0.868
- 金币: 53128
- 帖子: 7546
- 在线: 1648.8小时
- 虫号: 190601
★ ★ ★
imrsfb(金币+3): 谢谢专家的详细解答！ 2011-05-19 12:27:16
imrsfb(金币+3): 谢谢专家的详细解答！ 2011-05-19 12:27:16
|

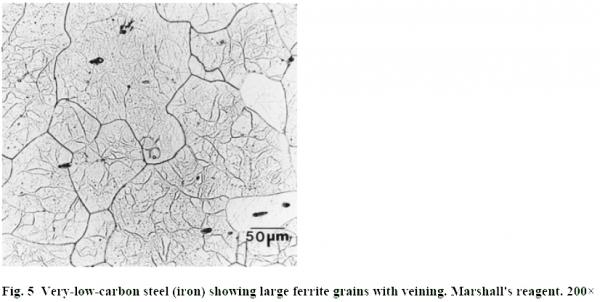

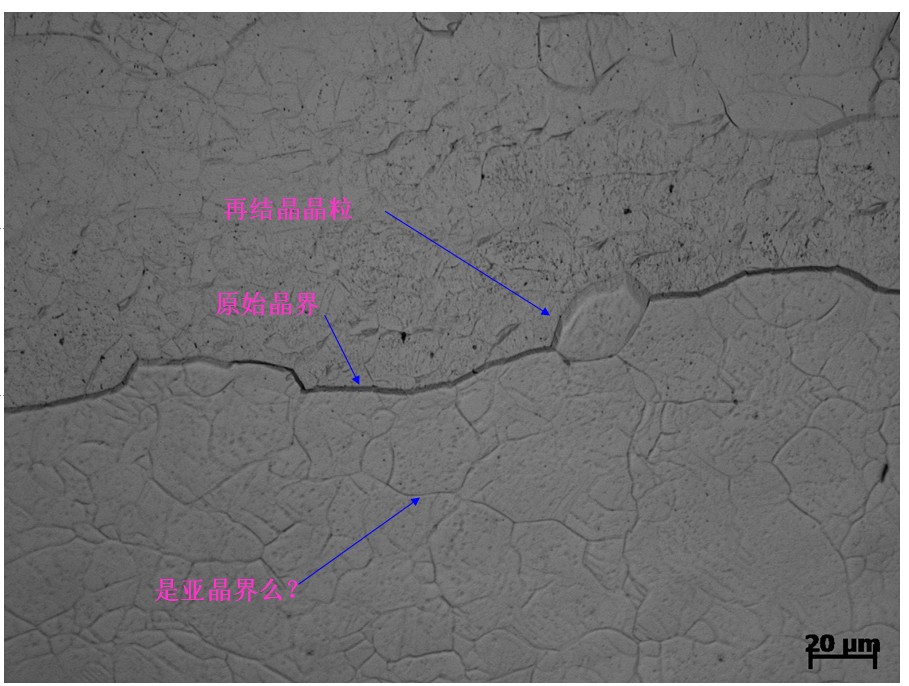

从光镜角度来讲，比较困难，一般是看不到的。合适的材料且需要浸蚀技巧，比如深度浸蚀又不能形成“浮雕”效果，在超低碳铁素体钢中有实验显示这种处理后在明晰大角度晶界包围的晶粒内显现“叶脉纹”veining 形态的亚结构，这是显示亚晶界的一种情况。 扫描电镜层面，有两个方法： 其一利用EBSD技术可以分辨>2°的小角度晶界，在大角度晶界内部的小角度界面没有其他情况下可以认为是亚晶界，当然也不排除其他类型的亚结构，所以一般都笼统称为亚结构。 其二利用电子通道衬度成像技术，即ECCI，显示稍宏观的亚结构形貌，能看到位错组态、形变带、过渡带、S带、疲劳的驻留滑移带(PSB)等显微形貌，当然亚晶界也能看得到。 透射电镜是能分辨的出亚晶界的，证明亚晶/界事实也是TEM的功劳。丹麦RISO实验室早年间做了很多细致的工作，比如Prof Hansen。 中文教参《材料科学基础》-余永宁版，”形变的微观组织形貌“和“回复、再结晶”章节有显示。 以上都有很多文献资料做出很漂亮的工作。 关于两者区别，我之前的帖子里已经有说明，比如再结晶完全的强织构材料形成很多小角度界面，这时就不能称为亚晶。有“亚”的前提是大角度晶界的“包围”。亚晶界和小角度界面都可以认为是位错的集合，其能量是取向差的函数。从结构上很难具体细分，只好从存在情况来判断。 以上供你参考。欢迎大家继续讨论。 |
7楼2011-05-19 11:37:16
comma
专家顾问 (知名作家)
-
专家经验: +552 - MM-EPI: 36
- 应助: 501 (博士)
- 贵宾: 0.868
- 金币: 53128
- 帖子: 7546
- 在线: 1648.8小时
- 虫号: 190601
12楼2011-05-23 16:59:07
17楼2013-04-26 12:07:55
comma
专家顾问 (知名作家)
-
专家经验: +552 - MM-EPI: 36
- 应助: 501 (博士)
- 贵宾: 0.868
- 金币: 53128
- 帖子: 7546
- 在线: 1648.8小时
- 虫号: 190601
15楼2012-09-03 15:37:17
18楼2013-04-26 14:47:51
23楼2016-01-13 16:39:55
3楼2011-05-19 08:31:04
4楼2011-05-19 09:54:21
8楼2011-05-22 21:42:27
9楼2011-05-22 21:53:50
10楼2011-05-23 09:33:51
11楼2011-05-23 16:49:10
13楼2012-02-21 13:11:06
★
小兰花(金币+1): 谢谢参与
小兰花(金币+1): 谢谢参与
|
本帖内容被屏蔽 |
14楼2012-09-03 15:23:07
16楼2012-09-03 15:37:51
19楼2013-04-26 16:18:31
20楼2015-01-14 08:42:42
21楼2015-06-07 18:52:01
22楼2015-07-08 15:31:10
24楼2016-01-13 16:43:15
26楼2016-01-13 16:54:42
27楼2016-01-13 19:03:51
28楼2016-01-13 19:38:19
29楼2016-01-13 21:11:50
30楼2016-01-14 12:37:30
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
小木虫: 金币+0.5, 给个红包，谢谢回帖
|

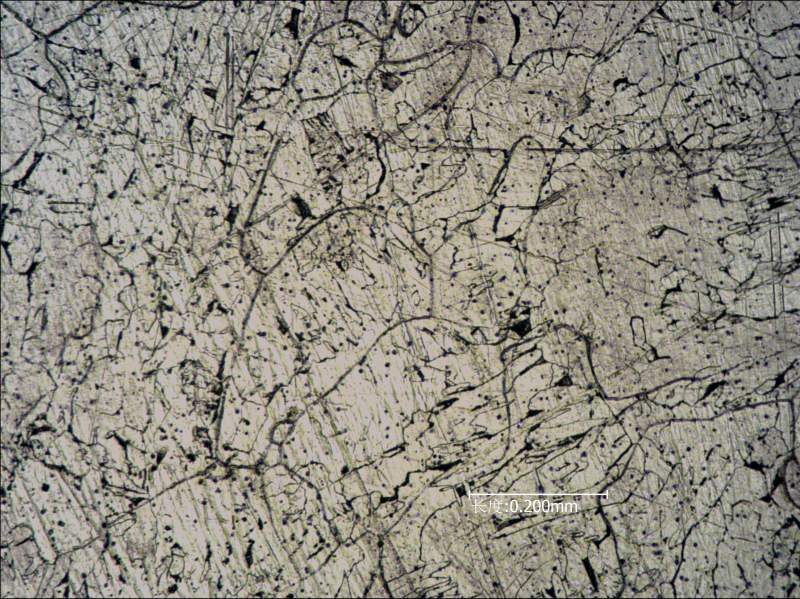

comma老师，未经过变形加工的钛合金，只是通过固溶冷却热处理是否会出现这种亚晶形貌！下面是我发的一个帖子，我们的钛合金是激光成形的，并未经过热加工。 http://muchong.com/bbs/viewthread.php?tid=10039815 求老师指导，这是回复形成的亚晶还是偏析造成的？ |
31楼2016-03-06 21:30:48
32楼2018-11-08 17:35:32
简单回复
anan1235楼
2011-05-19 10:16
回复
小兰花(金币+1):谢谢参与
wrosey6楼
2011-05-19 10:23
回复
小兰花(金币+1):谢谢参与
lvpeisheng25楼
2016-01-13 16:47
回复
