应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 晶体 » 粉末晶体 » 【求助】固溶体与XRD的关系
91/1返回列表
查看: 3089  |  回复: 8
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

linhuan360

木虫 (小有名气)

[交流] 【求助】固溶体与XRD的关系

最近做了一个实验：
FeS2（0.5g）+CdS（0.5g），在800℃，N2保护下煅烧，得到产品。
做XRD图，发现产品的峰和CdS的很像，只是整体向右偏移，还有一个微弱的Fe0.95S的峰。想问下各位大侠：
1）从XRD图中是否能看出形成固溶体？
2）为什么，产品的峰和CdS的相近，但是却有Fe0.95S的峰？
3）如果要形成固溶体，是不是应该是一个新的晶像，既不是CdS也不是FeS2?
忘各位大侠赐教，小女子不胜感激!

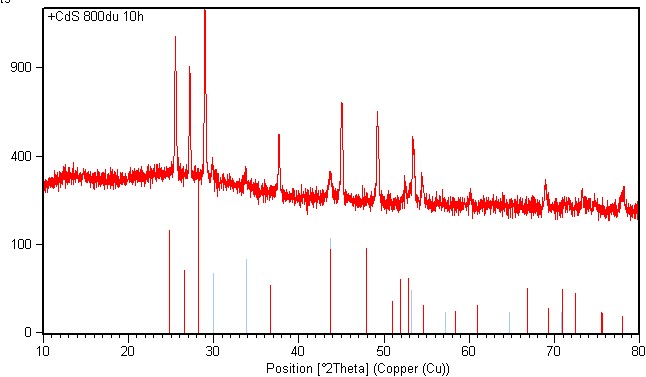

(附一个XRD图，对应的标准图，红线是CdS，蓝线是Fe0.95S）



[ Last edited by linhuan360 on 2011-3-22 at 22:47 ]
回复此楼

» 收录本帖的淘帖专辑推荐

科研综合

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2011-03-22 22:44:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xujun16

银虫 (著名写手)
linhuan360(金币+5): 你好厉害呀！以后要请教下呀，呵呵 2011-03-23 10:48:40
你好！
1）从XRD图中是否能看出形成固溶体？
答：可以的，并且Fe S Cu 也属于重元素范围，还可以进行固溶度的XRD分析。
2）为什么，产品的峰和CdS的相近，但是却有Fe0.95S的峰？
答：可能反应的不完全！但不一定就是Fe0.95S！
3）如果要形成固溶体，是不是应该是一个新的晶像，既不是CdS也不是FeS2?
答：有可能是互溶，形成类似结构的物质。有可能生成新物质！假设Fe x Cd 1-x S 2
这个实验猜测应该是个有限固溶度，所以，0.5/0.5的互溶，不一定完全反应。如果调变两者比例，或许有新的发现。
谢谢大家参考指正！

[ Last edited by xujun16 on 2011-3-23 at 08:04 ]
赞一下 回复此楼
2楼2011-03-23 08:03:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

汉王重出江湖

木虫 (著名写手)
linhuan360(金币+5): 2011-03-23 11:04:33
Fe离子半径0.074nm，Cd离子半径0.097nm，Fe离子代替Cd离子形成固溶体会引起晶面间距减小，因此峰向高角度偏移，因此可以说明形成了固溶体，同时由于FeS在CdS中为有限固溶体，因此有部分FeS析出。
其实大部分固溶体都为有限固溶体，1比1固溶的情况很少。
楼上说的很对，未必是Fe0.9S，可能还是FeS。
赞一下 回复此楼
3楼2011-03-23 08:49:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

linhuan360

木虫 (小有名气)
引用回帖:
Originally posted by xujun16 at 2011-03-23 08:03:32:
你好！
1）从XRD图中是否能看出形成固溶体？
答：可以的，并且Fe S Cu 也属于重元素范围，还可以进行固溶度的XRD分析。
2）为什么，产品的峰和CdS的相近，但是却有Fe0.95S的峰？
答：可能反应的不完全！但不 ...

谢谢你呀！还有一个问题想请教下你呀，就是2010年我的做一个样品：

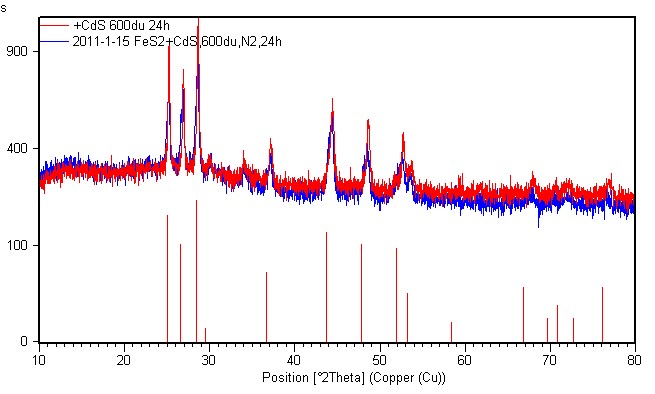

FeS2(0.5g)+CdS（0.5g) 在N2气氛下，600℃煅烧，24h 得到的一个样有光催化活性，可是2011年我用同样的方法烧的一个样就没有活性了，XRD扫出来也是一样的。很是纳闷呀。XRD附给你看下，能帮我看看吗？！红的是2010年做的，蓝的是2011年做的


[ Last edited by linhuan360 on 2011-3-23 at 11:26 ]
赞一下 回复此楼
4楼2011-03-23 11:25:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

linhuan360

木虫 (小有名气)
引用回帖:
Originally posted by 汉王重出江湖 at 2011-03-23 08:49:01:
Fe离子半径0.074nm，Cd离子半径0.097nm，Fe离子代替Cd离子形成固溶体会引起晶面间距减小，因此峰向高角度偏移，因此可以说明形成了固溶体，同时由于FeS在CdS中为有限固溶体，因此有部分FeS析出。
其实大部分固溶 ...

谢谢你呀。还有一个问题，我发在下面一楼，你也帮我看看，好吗？
赞一下 回复此楼
5楼2011-03-23 11:27:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

汉王重出江湖

木虫 (著名写手)
linhuan360(金币+3): 2011-03-23 14:59:28
引用回帖:
Originally posted by linhuan360 at 2011-03-23 11:27:32:
谢谢你呀。还有一个问题，我发在下面一楼，你也帮我看看，好吗？

从XRD上面看不出两个样品结构有明显的不同，光催化效果受Fe的影响更大，可能是氮气、制备各环节对Fe有影响。
赞一下(1人) 回复此楼
6楼2011-03-23 13:55:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

linhuan360

木虫 (小有名气)
引用回帖:
Originally posted by 汉王重出江湖 at 2011-03-23 13:55:14:
从XRD上面看不出两个样品结构有明显的不同，光催化效果受Fe的影响更大，可能是氮气、制备各环节对Fe有影响。

你好像很在行呀，你是不是也是做光催化的呀？
赞一下 回复此楼
7楼2011-03-23 15:00:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

汉王重出江湖

木虫 (著名写手)
★ ★
nash603(金币+2): 谢谢回帖帮忙！欢迎常来晶体版！ 2011-03-23 19:27:03
引用回帖:
Originally posted by linhuan360 at 2011-03-23 15:00:28:
你好像很在行呀，你是不是也是做光催化的呀？

过奖了，说实话我主要是做光电的，光催化是我们课题组很多人做的，所以略知一二罢了。
赞一下(1人) 回复此楼
8楼2011-03-23 19:04:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

汉王重出江湖

木虫 (著名写手)
谢谢斑竹，我经常来的，呵呵
赞一下 回复此楼
9楼2011-03-23 21:29:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 linhuan360 的主题更新
91/1返回列表
普通表情 龙 兔 虎 猫 高级回复 (可上传附件)
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急 +4 Aj1rhIDL5ixY 2026-09-14 4/200 2026-09-16 07:03 by LH5NkK5Ud4bh
[硕博家园] 售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急 +4 40ms4Wlo4umh 2026-09-14 4/200 2026-09-16 06:27 by LH5NkK5Ud4bh
[硕博家园] 售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急 +3 23jxep3nCNZb 2026-09-14 3/150 2026-09-16 06:24 by LH5NkK5Ud4bh
[博后之家] 售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急 +3 6F5UbRU2I5hL 2026-09-14 3/150 2026-09-16 05:35 by LH5NkK5Ud4bh
[硕博家园] 售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急 +3 6F5UbRU2I5hL 2026-09-14 3/150 2026-09-16 05:27 by LH5NkK5Ud4bh
[硕博家园] 售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急 +4 s3fFTmArrBt6 2026-09-13 6/300 2026-09-16 03:50 by DgNGHc3h5tPl
[公派出国] 售SCI文章，我:8O.5.5.1O.54,科目全,可十急 +4 s3fFTmArrBt6 2026-09-13 6/300 2026-09-16 03:35 by DgNGHc3h5tPl
[考研] 售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急 +6 QUjhNVAcOSff 2026-09-13 6/300 2026-09-16 02:02 by DgNGHc3h5tPl
[找工作] 售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急 +3 23jxep3nCNZb 2026-09-14 3/150 2026-09-15 18:47 by CgyNCDVNhGVg
[硕博家园] 售SCI一区T0P文章，我:8O.55.1.O.54,科目全,可伽急 +4 23jxep3nCNZb 2026-09-14 4/200 2026-09-15 18:11 by CgyNCDVNhGVg
[博后之家] 售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急 +3 6F5UbRU2I5hL 2026-09-14 3/150 2026-09-15 17:59 by CgyNCDVNhGVg
[考博] 售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急 +7 s3fFTmArrBt6 2026-09-14 7/350 2026-09-15 16:23 by CgyNCDVNhGVg
[考研] 售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急 +6 3n8v2C8RimXI 2026-09-13 7/350 2026-09-15 14:49 by VMDqgnlKimtZ
[考研] 售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急 +6 QUjhNVAcOSff 2026-09-13 7/350 2026-09-15 14:22 by VMDqgnlKimtZ
[硕博家园] 售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急 +3 23jxep3nCNZb 2026-09-14 3/150 2026-09-15 09:38 by VMDqgnlKimtZ
[教师之家] 售SCI一区T0P文章，我:8O.55.1.O.54,科目全,可伽急 +4 6F5UbRU2I5hL 2026-09-14 4/200 2026-09-15 07:50 by C79jjtjAKjEn
[博后之家] 售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急 +3 s3fFTmArrBt6 2026-09-13 4/200 2026-09-14 23:24 by vZfe6xYu34yj
[博后之家] 售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急 +4 QUjhNVAcOSff 2026-09-13 4/200 2026-09-14 21:37 by vZfe6xYu34yj
[考博] 27秋季材料博士申请求助 10+3 Cahal1 2026-09-11 4/200 2026-09-14 08:50 by 北京莱茵编辑
[教师之家] 浙江师范大学是怎么坑我的 +10 recruit123 2026-09-09 15/750 2026-09-13 10:45 by seaskyy
信息提示
关闭
请填处理意见
关闭
