[求助] 40nm厚氧化铝绝缘层总是被击穿 已有2人参与

最近使用电子束蒸发制备的氧化铝绝缘层总是被击穿，就是金属/氧化铝/金属这种三明治结构的。氧化铝厚度40nm,金属厚度50nm,做好后测量两金属电极之间电流有将近uA 级，有虫友知道是哪的问题吗
回复此楼

» 猜你喜欢
1楼 2022-01-16 20:13:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

babyoflion

专家顾问

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！
如果膜层没问题，可能是边界电极搭上了？

发自小木虫Android客户端
赞一下 回复此楼
2楼2022-01-16 20:37:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

klxdzh

专家顾问

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！
引用回帖:
2楼: Originally posted by babyoflion at 2022-01-16 20:37:33
如果膜层没问题，可能是边界电极搭上了？

膜厚我用AFM测过，大概就是40nm,电极也没搭上啊，每次镀膜都是用光刻胶包裹的
赞一下 回复此楼
3楼2022-01-16 20:40:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

babyoflion

主管区长

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！
引用回帖:
3楼: Originally posted by klxdzh at 2022-01-16 20:40:30
膜厚我用AFM测过，大概就是40nm,电极也没搭上啊，每次镀膜都是用光刻胶包裹的...

电极的最边界，您可以试下一个电极比另外一个电极小，然后居中排布，测试下氧化铝的绝缘特性

发自小木虫Android客户端
赞一下(1人) 回复此楼
4楼2022-01-16 20:45:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

klxdzh

兑换贵宾

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！
引用回帖:
4楼: Originally posted by babyoflion at 2022-01-16 20:45:32
电极的最边界，您可以试下一个电极比另外一个电极小，然后居中排布，测试下氧化铝的绝缘特性
...

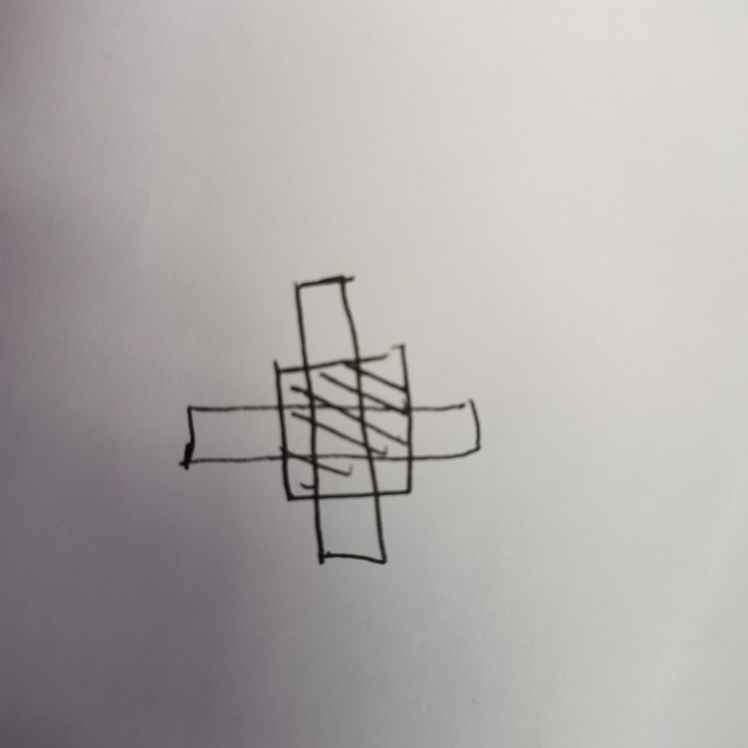

我做的应该和您说的一样，中间阴影部分就是氧化铝，两个白条是电极
40nm厚氧化铝绝缘层总是被击穿



发自小木虫Android客户端
赞一下 回复此楼
5楼2022-01-16 20:54:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

babyoflion

兑换贵宾

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！
引用回帖:
5楼: Originally posted by klxdzh at 2022-01-16 20:54:28
我做的应该和您说的一样，中间阴影部分就是氧化铝，两个白条是电极

...

是不是金属边界有毛刺，刺穿了

发自小木虫Android客户端
赞一下 回复此楼
6楼2022-01-16 21:13:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

msf2018

实习版主

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！
我在想会不会跟金属电极的厚度有关系

发自小木虫Android客户端
赞一下 回复此楼
7楼2022-01-16 21:33:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

younghui

版主

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！

【答案】应助回帖

电子束蒸发制备的40nm氧化铝的击穿电压很小吧，质量应该一般，你应该说明下你的测试电压范围，这样才更好作出判断。欢迎关注二维材料君，公众号有很多有用的分享
赞一下 回复此楼
8楼2022-01-20 11:34:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

王大坏人

专家顾问

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！

【答案】应助回帖

电子束蒸发做的氧化铝，膜层质量不好。
你可以试试原子层沉积，很薄一层就可以抗很大电压。
赞一下 回复此楼
人生处处是烦恼，要有耐心慢慢来寻找。
9楼2022-01-20 16:49:17
