[求助] fluent网格划分求助 已有2人参与

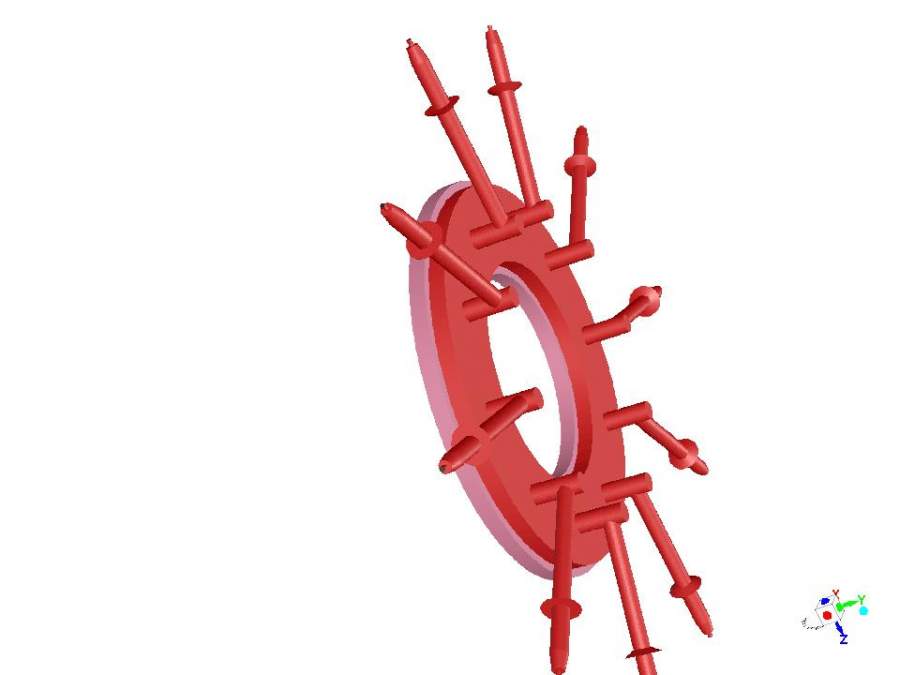

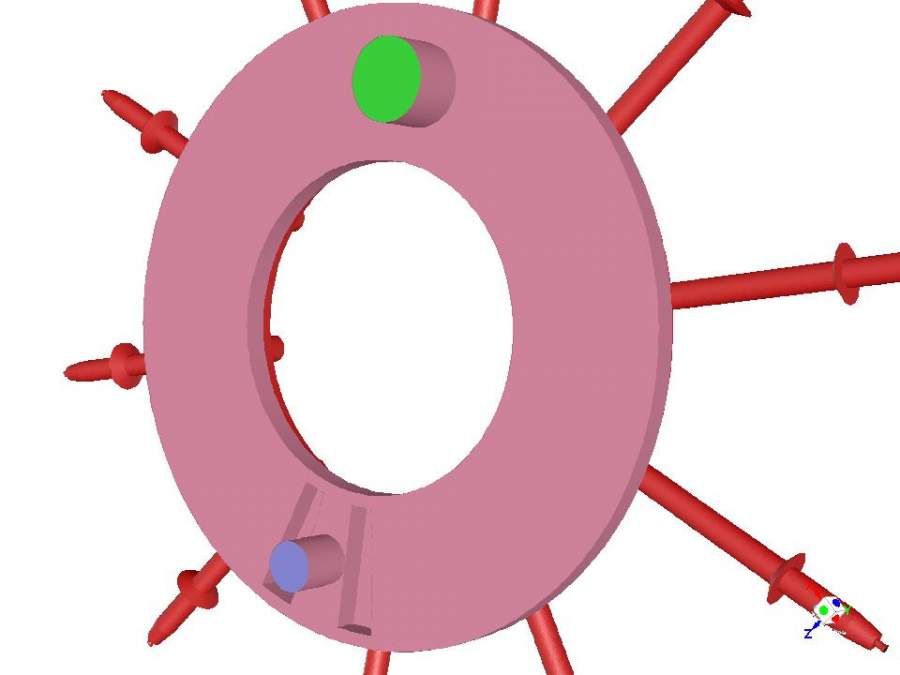

图1图2所示均为流场区域，图1中的绿色和蓝色部分分别为负压进气口和正压进气口，该部分保持静止。图2中红色部分进行转动，其中10个气嘴进行正负压周期性交换。
请问在fluent中如何进行网格划分（应该选用静网格，滑移网格还是动网格），进出口及边界应该如果定义。

fluent网格划分求助


fluent网格划分求助-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2017-10-30 19:03:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Astrolover

新虫 (小有名气)
没画过，但是fluent的帮助文档里应该有。怎么不向师兄师姐请教。

发自小木虫Android客户端
赞一下 回复此楼
2楼2017-10-30 19:20:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

两万公里

金虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
分颜色的两个计算域分界用交界面，做滑移网格。八个出口写udf，define_profile。over

发自小木虫Android客户端
赞一下(1人) 回复此楼
知道6400公里乘以3.14吗，那是我的梦想——地球半周长。
3楼2017-10-31 16:12:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jsxzjz

铁虫 (小有名气)
引用回帖:
3楼: Originally posted by 两万公里 at 2017-10-31 16:12:47
分颜色的两个计算域分界用交界面，做滑移网格。八个出口写udf，define_profile。over

生成交互面前，应该将这两部分合并成一个part还是直接命名两个interface进行网格划分（我是在workbench中划分网格的）。

发自小木虫Android客户端
赞一下 回复此楼
4楼2017-10-31 19:55:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tacaro

至尊木虫 (知名作家)

小木虫大能猫骑士勋章
滑移网格

[ 发自手机版 http://muchong.com/3g ]
回复此楼
5楼2018-01-14 07:05:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

忘初心?

新虫 (小有名气)
不懂

发自小木虫Android客户端
回复此楼
6楼2018-02-23 16:53:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Scorpio333

新虫 (著名写手)
同问

发自小木虫IOS客户端
回复此楼
7楼2018-03-11 12:48:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

我爱学习icem

铜虫 (正式写手)
这是气波机么？？？

发自小木虫Android客户端
赞一下 回复此楼
坚强的活着
8楼2018-03-12 10:34:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Saber控

新虫 (初入文坛)

【答案】应助回帖

做成两个part，两个交界面做成Interface，用Sliding Mesh
赞一下 回复此楼
9楼2018-06-01 17:02:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

左手的727

铁虫 (小有名气)
引用回帖:
4楼: Originally posted by jsxzjz at 2017-10-31 19:55:39
生成交互面前，应该将这两部分合并成一个part还是直接命名两个interface进行网格划分（我是在workbench中划分网格的）。
...

分成两个part，但是在两个交界面处定义为Interface，做滑移网格
赞一下 回复此楼
10楼2018-08-27 15:09:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
