[求助] 高分求助啊！GAMBIT 三维立体网格划分 FLUENT计算求助！ 已有3人参与

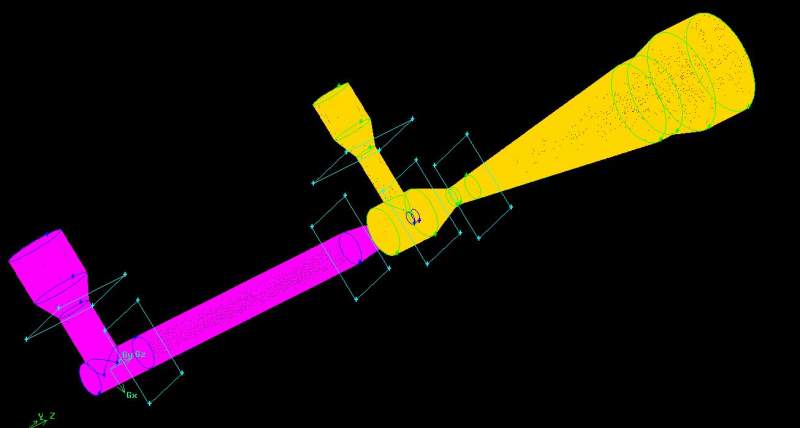

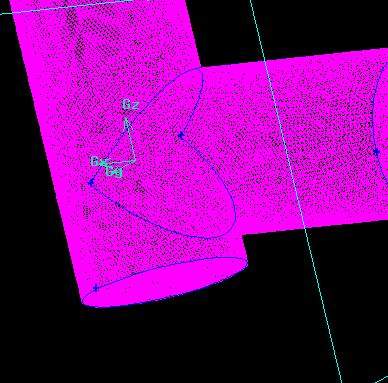

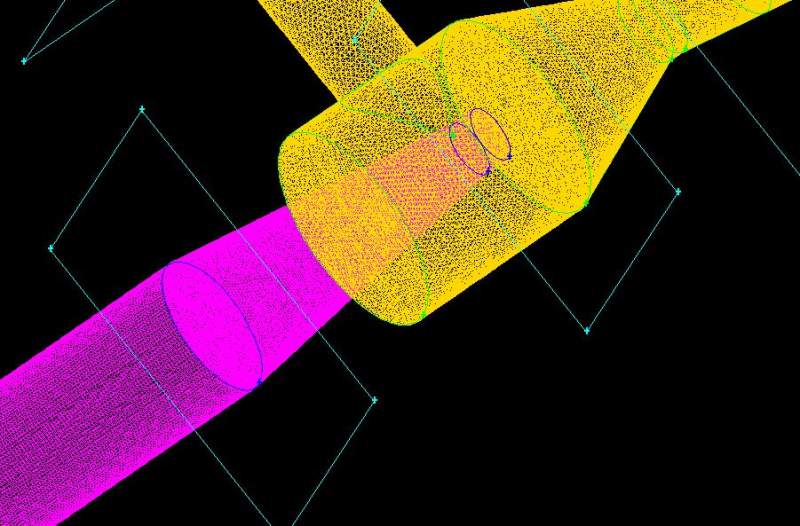

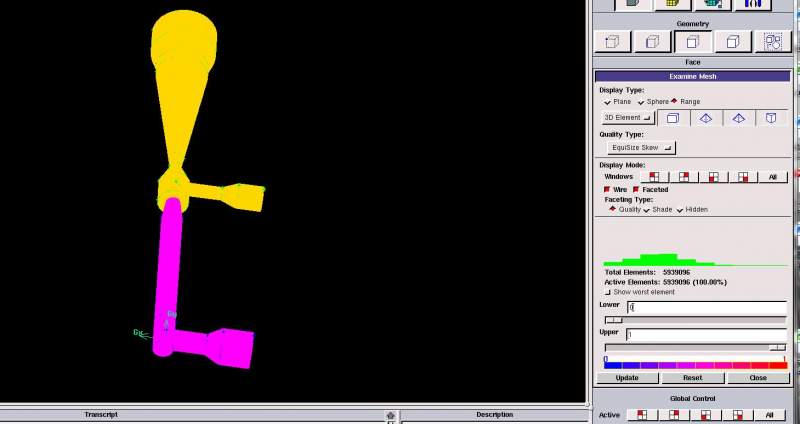

妹纸遇到以下难题。CFD入门伤不起呀！我要做一个立体的两个流体通入一个空间的模拟，我是采用了堆积的方式画图的，然后把各个相接面合并下merge，然后将两个进料口相关的体进行合并unit，接着用图"立体切割及网格划分图.jpg"中的几个面进行切割,分别对出口、入口面进行网格划分（左下侧的管为入口A, 左上位入口B），接着对分割开的体进行划分网格。关键是！！！那个椎体和B的圆柱相交的部分不知道咋划分网格啊？而且一合并就没有了......就没管这个相交面！！！检查结果如图“网格检查结果.jpg”所示，然后又定义了边界，两个入口，一个A出口，一个AB的混合出口，我看不出有什么问题  呜呜  接着妹纸就生产网格去计算啦，结果结果结果.....网格检查木有负网格之类的，一路定义下去，不给我进行迭代计算啊！！！迭代按钮是灰色的.......求大神帮忙啊！不知道咋救啦！求助求助求助~~~~~~~

高分求助啊！GAMBIT 三维立体网格划分 FLUENT计算求助！


高分求助啊！GAMBIT 三维立体网格划分 FLUENT计算求助！-1


高分求助啊！GAMBIT 三维立体网格划分 FLUENT计算求助！-2


高分求助啊！GAMBIT 三维立体网格划分 FLUENT计算求助！-3
回复此楼

» 猜你喜欢
1楼 2015-07-23 23:08:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

huangshao

新虫 (小有名气)
http://pan.baidu.com/s/1scI6q
http://pan.baidu.com/s/1pJ433RH
这是我算的模拟文件，求大神帮忙看看为啥算不过去？网格是不是有问题划分的  尤其是两个体相互贯穿的部分~~
赞一下(1人) 回复此楼
4楼2015-07-24 07:51:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhouxman

金虫 (小有名气)

【答案】应助回帖

你的意思是内部有壁面  但是也有联通的部分么？一样的，可以多个体组合，我一般用proe。  可以把内部的面先都设置为wall  到fliuent中可以改为内部就可以
赞一下(1人) 回复此楼
17楼2015-07-27 09:08:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

wuhanfeng

新虫 (小有名气)
不是划体网格吗？为什么这么在意面网格

[ 发自小木虫客户端 ]
赞一下 回复此楼
2楼2015-07-23 23:30:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huangshao

新虫 (小有名气)
引用回帖:
2楼: Originally posted by wuhanfeng at 2015-07-23 23:30:04
不是划体网格吗？为什么这么在意面网格

就是两个体的交界处的网格不做处理是不是不能算？所以才想着面网格是不是有问题
赞一下 回复此楼
3楼2015-07-24 07:48:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wuhanfeng

新虫 (小有名气)
引用回帖:
4楼: Originally posted by huangshao at 2015-07-24 07:51:32
http://pan.baidu.com/s/1scI6q
http://pan.baidu.com/s/1pJ433RH
这是我算的模拟文件，求大神帮忙看看为啥算不过去？网格是不是有问题划分的  尤其是两个体相互贯穿的部分~~

能算唉，只是算的非常慢
赞一下 回复此楼
5楼2015-07-24 10:07:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhouxman

金虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
建模的时候就要注意将体分割好，如果想划分的很好的网格需要提前规划体的分割或者用其他软件划分。直接这样划分的话 主要网格大小设置合理 ，还有划分顺序也很重要。得到的网格质量只要是不太差应该是可以计算的，只是计算时间长需要好的机器。
赞一下 回复此楼
6楼2015-07-24 14:36:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qiu-facheng

木虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
你画的图全部都合起来了吗？一个体一个体话网格不会错的，最多就是体与体之间的网格不一样，建一个交界面就可以了，就是慢慢的的一个个切，最后的网格就好一些。可以做成结构化网格了。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

huangshao
7楼2015-07-24 17:45:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huangshao

新虫 (小有名气)
送红花一朵
引用回帖:
7楼: Originally posted by qiu-facheng at 2015-07-24 17:45:45
你画的图全部都合起来了吗？一个体一个体话网格不会错的，最多就是体与体之间的网格不一样，建一个交界面就可以了，就是慢慢的的一个个切，最后的网格就好一些。可以做成结构化网格了。

木有，相贯穿起来的那两个体没有合并，一合并贯穿进去的部分就不见了~ 然后那个地方的网格就不知道怎么划分了？黄色和紫色部分的体是两个  不知道咋合并 就没管
赞一下 回复此楼
8楼2015-07-25 18:18:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huangshao

新虫 (小有名气)
引用回帖:
6楼: Originally posted by zhouxman at 2015-07-24 14:36:26
建模的时候就要注意将体分割好，如果想划分的很好的网格需要提前规划体的分割或者用其他软件划分。直接这样划分的话 主要网格大小设置合理 ，还有划分顺序也很重要。得到的网格质量只要是不太差应该是可以计算的，只 ...

那个黄色的部分和紫色的部分分别都进行了合并，但是两者之间木有合并  不知道咋处理这个相互贯穿的部分......
赞一下 回复此楼
9楼2015-07-25 18:19:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huangshao

新虫 (小有名气)
引用回帖:
5楼: Originally posted by wuhanfeng at 2015-07-24 10:07:21
能算唉，只是算的非常慢...

我算不了呀  不能迭代 呜呜 两个进料  而且紫色和黄色的分别是两个体   没有合并也行？
赞一下 回复此楼
10楼2015-07-25 18:20:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
