[交流] 实体划分网格的问题 已有3人参与

对于由几个体组成的实体,在对其划分网格时,问什么是各划各的,体与体之间的单元节点并没有共享?这是怎么回事?怎么样可以使它们的节点共享?

实体划分网格的问题
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liyaobo0509

专家顾问 (著名写手)


小木虫: 金币+0.5, 给个红包,谢谢回帖
因为本质上是几个完全独立的几何体,可以试下将实体进行 glue 操作,让他们拥有共享面,才能在交界面生成一致节点
2楼2017-08-29 14:00:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ctx123123

新虫 (初入文坛)


小木虫: 金币+0.5, 给个红包,谢谢回帖
划分网格前,先用布尔操作里面 的 glue 把需要连接起来的体“粘结”一下,就可以了,节点就会连上了
3楼2017-08-29 16:22:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lanltt

银虫 (初入文坛)


小木虫: 金币+0.5, 给个红包,谢谢回帖

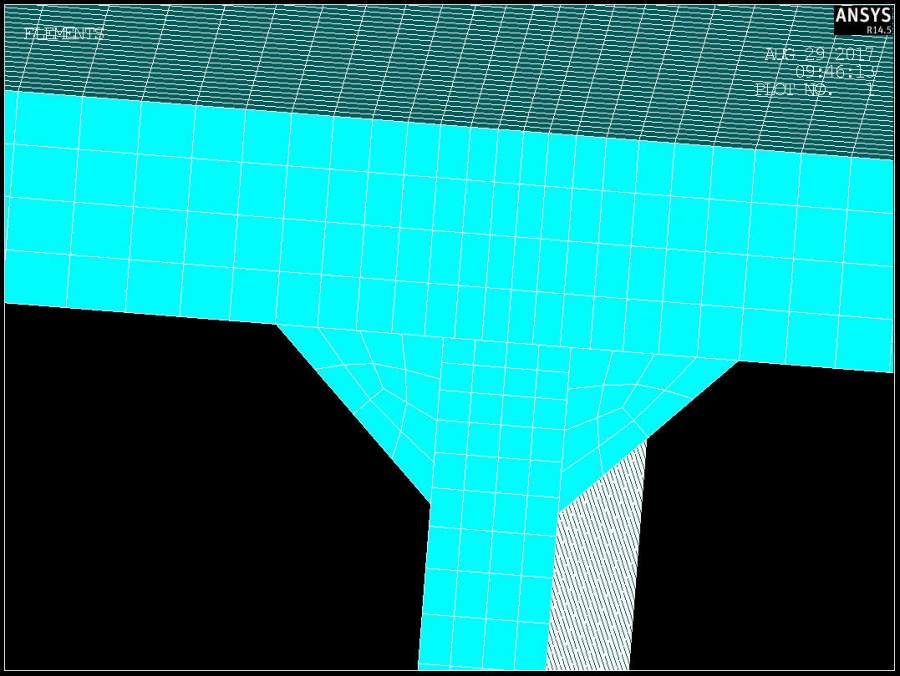

图中有四个实体,从划分出来的网格看,这四个实体应该是孤立的,两两之间没有共同的点、线、面,因此,划分出来的网格也是各是各的。应该先清除网格,然后对体做布尔运算(aptn),重新赋予材料属性,再划分网格。希望对您有帮助。
4楼2017-08-30 10:54:16
