[求助]
求助：MIDAS网格划分问题
|
|

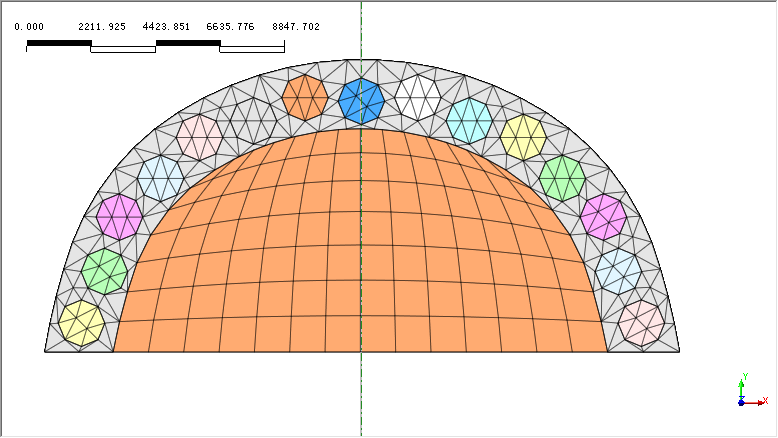

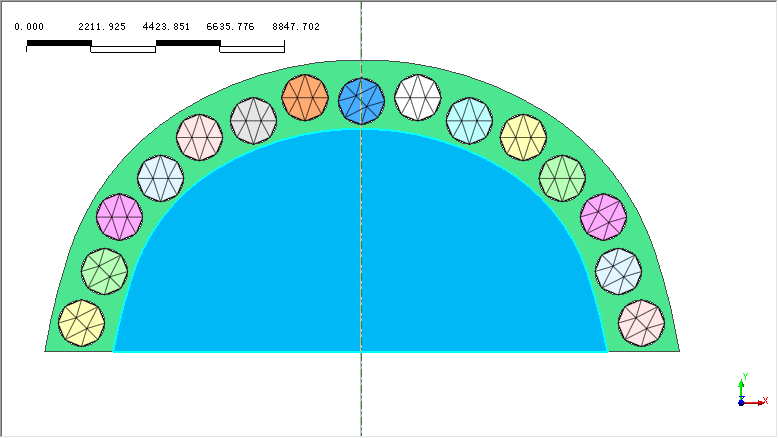

大家好，我在MIDAS－GTS（3D）建模圆弧形管幕的时候，先是通过自动划分实体功能，将圆柱体的网格划分（如图一），在接着的步骤，是想把管幕的包络线（即绿色部分）的网格划分的规整，这样能够与橙色部分的网格匹配的上（如图2），但是在自动划分绿色部分的时候，节点与橙色部分网格节点对不上。 已完成的网格划分步骤： 管幕：自动网格划分——实体——单元尺寸1000 橙色部分：自动网格划分——实体——单元尺寸1000——尝试映射网格 请问： 如何划分绿色部分网格，令其网格规整； 同时，划分好的网格可与橙色部分的边界节点一一对应 万分感激！！  管幕划分问题（先划分圆柱体）.png  管幕划分问题.png |
