[求助]
MSC.Marc的实体接触分析模型与载荷添加的问题？ 已有2人参与
|
|

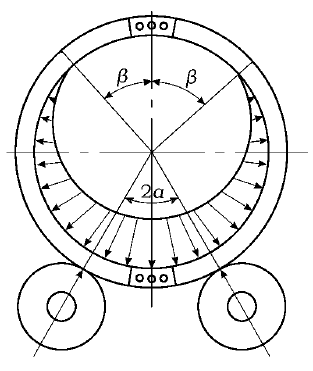

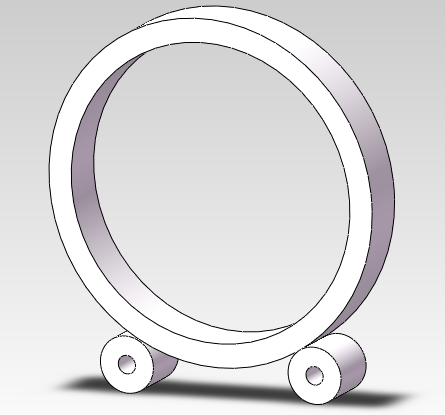

各位懂Marc的学霸，小弟最近遇到一个有限元分析的问题，但是由于对Marc不熟悉，需要紧急求解。 题目如下：两个小圆环支撑一个大圆环（见三维图），  ，具体参数如下大圆环内外半径：3000mm，2000mm，厚度850mm。小圆环内外半径：500mm，160mm，厚度950mm，具体分布如结构简图，β=45度，2α=60度，载荷公式为T=20(COS(α/2)-COS(3PI/8))GPa,α∈(-3PI/8,3PI/8),  ，现在的问题是： 1、我用SolidWorks建立装配体三维模型后以IGES保存导入Marc结果不能显示完整模型，所以只能在Marc环境下建模，但是相切的几何约束怎么加呢，Marc中装配体怎么分别定义属性参数呢？ 2、Marc划分网格经常出错，（Sweep后）经常有Free edges，怎么处理？ 3、那个分布的载荷怎么施加呢？  360软件小助手截图20141120211032.png  360软件小助手截图20141120211410.png |
回复此楼» 猜你喜欢
有多少人是今天查系统知道结果的？
已经有14人回复
-
范进中举一文的中心思想
已经有10人回复
-
我不理解！
已经有13人回复
-
2026年的国家社科基金项目通讯评审的新规则与新动向、新挑战
已经有9人回复
-
2026国自然函评费到账
已经有25人回复
-
2026年8月25日国自然放榜前突然收到列入评审专家邮件，有关系吗？
已经有28人回复
-
能否退出参与的面上项目解除限项
已经有26人回复
-
出来了
已经有9人回复
-
只有每年这种时候来逛逛小木虫
已经有28人回复
-
哪位高人中了，把查询到的截图贴出来让我看看，让我长长见识
已经有5人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 【已完结】热结构耦合分析问题
已经有14人回复
- msc.marc 使用过程中模型忽隐忽现
已经有7人回复
- ansys接触分析
已经有7人回复
- 综合应用UG_HyperMesh和MSCMarc软件进行有限元分析
已经有42人回复
- 【有奖活动】仿真模拟软件之群英荟萃：征集、介绍、对比
已经有34人回复
- 【资源】《ANSYS高级有限元仿真》(ANSYS PRODUCTS V12 WIN32)[光盘镜像]
已经有14人回复
sibo080302
铁虫 (小有名气)
- 应助: 4 (幼儿园)
- 金币: 212
- 红花: 1
- 帖子: 80
- 在线: 46.2小时
- 虫号: 2531007
- 注册: 2013-07-03
- 专业: 机械摩擦学与表面技术
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
lv433: 金币+20, ★★★很有帮助, 非常感谢怎么细致的分析我的问题，谢谢！ 2014-11-21 19:40:10
感谢参与，应助指数 +1
lv433: 金币+20, ★★★很有帮助, 非常感谢怎么细致的分析我的问题，谢谢！ 2014-11-21 19:40:10
|
1. 你这个模型也不复杂，用Marc建模完全可以的，可以先画平面的大圆和两小圆相切，在一起拉伸形成实体后划分网格。也可以在平面画网格后在拉伸。 2.Free edges？应该是你自动划分网格了吧，sweep后不能清除么？如果不能清除，系统会把出错的地方加亮，只好删除再手动画了。或者你这个free edges是你实体的边界线，画完网格后要是实体没有用了，可以将实体删除。 3.你这个公式我没看太懂，α∈(-3PI/8,3PI/8),而载荷却超过了这个界限，超过的这部分载荷没公式啊？ 画完网格后，载荷可以加在对应的节点上，就是一个个节点对应的载荷用公式算出来加上去，方法笨了一点。要不用子程序应该能实现，这方面子程序没研究过，但用子程序输入公式肯定能实现，Marc子程序涵盖的挺全面的。 |
2楼2014-11-21 10:10:49
3楼2014-11-21 16:11:13
4楼2014-11-21 19:45:16
5楼2015-03-23 20:53:16
