[求助]
实体模型分析
|
||
|

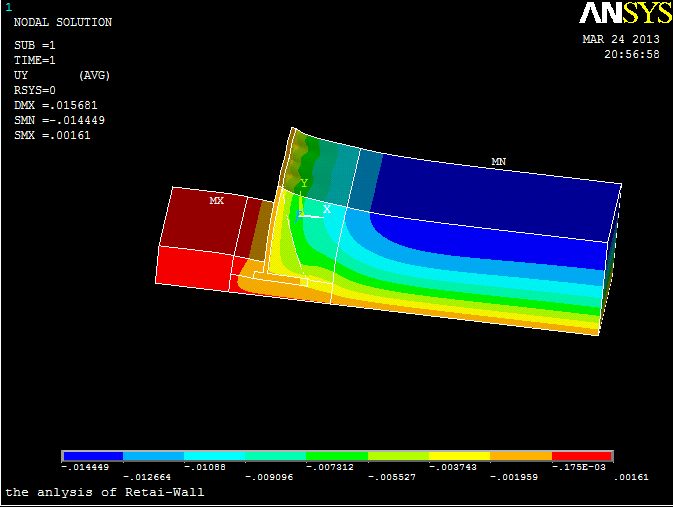

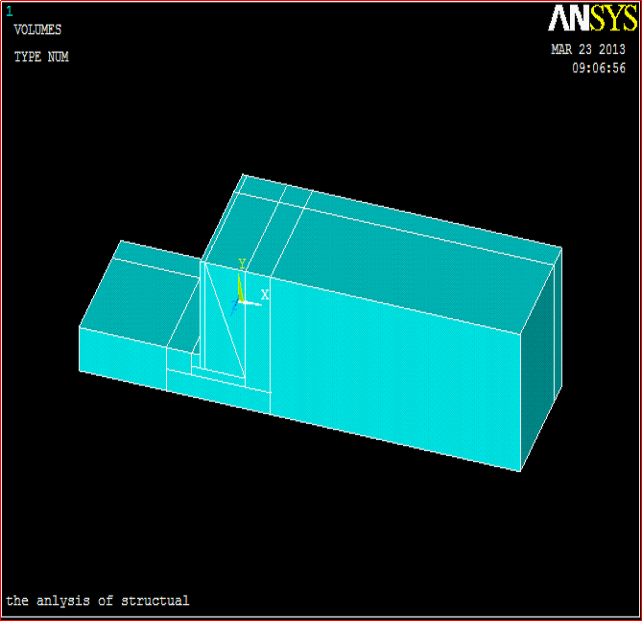

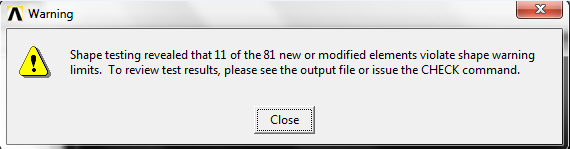

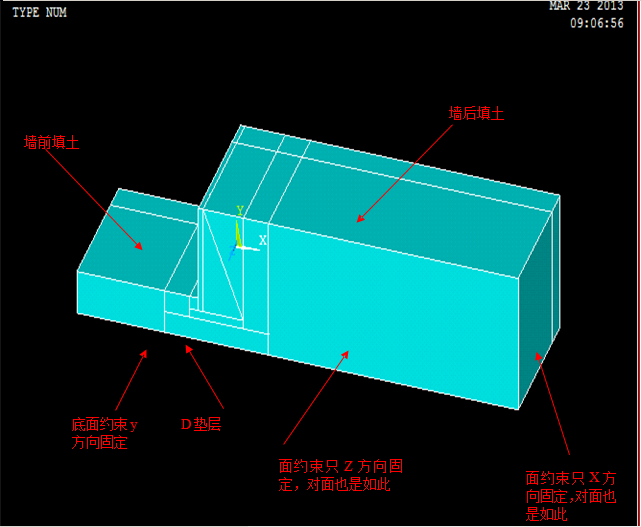

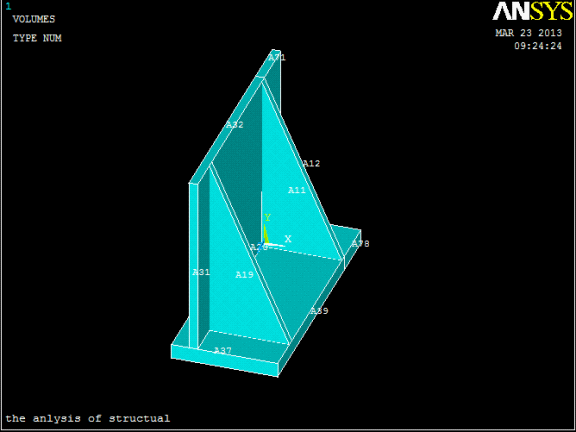

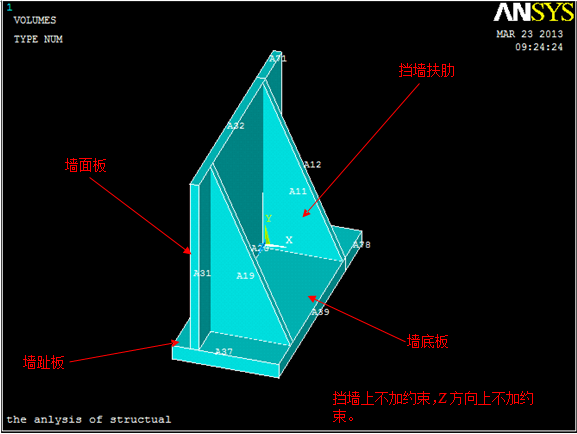

新学ansys，最近做了个模型，有以下假设： 1、本模型未考虑挡土墙结构与土的接触面； 2、挡墙开挖施工范围外的原始土层、墙前后填土层、墙基夯实填土设不同参数； 3、挡土墙结构变形缝间距12.60m，挡墙此处自由端、但土层为单向约束。 4、衬砌结构和土体均采用实体单元SOLID95；土、结构均为弹性。 出现以下问题： 1、选单元类型，当土体和挡墙都选择solid45，或solid95时，结果能够收敛，可是后处理查看竖直方向的位移时，与实际并不相符合。（未定义D-P） 2、土体和挡墙分别选择solid45和solid65时，它们都是8节点6面体单元，结果提示警告错误。(未定义D-P) 3、土的本构模型一般选用D-P模型，可是用TB，DP,2 $TBDATA,1,0,10,20，加上去后就不收敛了。 4、扶肋做网格划分时，出现过警告。 模型的边界条件是：看第四张图片和第五张图片 第一张图片：按理来说，我只加了重力荷载，挡墙的填土应该有沉降才对呀，咋全是往上呢？ 5、各位大神们，我的金币就这么多了，请各位帮个忙。  Y轴方向的位移图  模型介绍图  挡墙  整个模型介绍图  扶壁式挡墙  网格划分警告 |
回复此楼» 猜你喜欢
售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急
已经有7人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急
已经有6人回复
-
售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急
已经有8人回复
-
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急
已经有8人回复
-
售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急
已经有7人回复
-
售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急
已经有5人回复
-
售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急
已经有8人回复
-
一个有机合成实验室都需要哪些设备？
已经有9人回复
-
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急
已经有7人回复
-
售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急
已经有8人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- ansys热模拟，如何选定单元类型
已经有4人回复
- 参数化建模方法的讨论
已经有20人回复
- SolidWorks机械设计实战教程——有限元分析配套光盘
已经有147人回复
- 求助曲轴模态分析
已经有18人回复
- 【教程】UG CAD快速入门指导
已经有105人回复
- 大坝的实体模型用什么软件最好
已经有17人回复
- 【求助】关于ANSYS结果显示的问题
已经有3人回复
- 【资源】ANSYS操作命令与参数化编程
已经有18人回复
6楼2013-03-27 11:36:45
2楼2013-03-25 20:07:21
3楼2013-03-26 15:08:03
4楼2013-03-27 09:48:11
5楼2013-03-27 11:35:39
7楼2013-03-27 17:01:59
8楼2013-03-27 18:04:25
9楼2013-03-28 08:25:04
|
重力加速度，我是定义向上的，这个没有问题，现在还有个问题是，加上了本构模型d-p，就不收敛了。现在换种方法建模型。按老师，您说的: finish /clear /filname,truss,1 /title,the anlysis of structual /replot /prep7 !进入前处理 et,1,solid65 !钢筋混凝土单元 8节点6面体单元 et,2,solid45 !8节点6面体单元 土体单元 !et,1,solid95 !20节点6面体单元 土体单元 !et,2,solid186 !20节点6面体单元 混凝土单元 mp,ex,1,2.6e10 !钢筋混凝土材料 mp,prxy,1,0.167 mp,dens,1,2500 mp,ex,2,7e7 !挡墙前、后填土 mp,prxy,2,0.32 mp,dens,2,1800 !mp,mu,3,0.4 !TB,DP,2 !TBDATA,2,20,15 !r,2 mp,ex,3,9e7 !挡墙基础回填土（夯实） mp,prxy,3,0.28 mp,dens,3,2000 !mp,mu,4,0.4 !r,3 !TB,DP,3 !TBDATA,3,20,15 MP,EX,4,4e7 !挡墙开挖范围外的原始土层 mp,prxy,4,0.32 mp,dens,4,1900 !mp,mu,5,0.5 !TB,DP,4 !TBDATA,4,0,25,25 !创建关键点、线、面 k,4 !坐标原点（墙角内边缘点） k,3,-0.35 k,2,0,7.4 k,1,-0.35,7.4 k,5,-1.05 k,6,-1.05,-0.6 k,8,3.2 k,7,3.2,-0.6 k,9,-3.05,-0.6 k,10,-3.05,-2.1 k,11,5.2,-2.1 k,12,5.2,-0.6 k,13,25,-2.1 k,14,-10,-2.1 k,15,-10,0.9 k,17,25,7.4 k,16,-0.35,0.9 k,18,-3.05,0.9 k,19,3.2,7.4 k,21,5.2,7.4 k,20,-1.05,0.9 k,22,-10,-0.6 k,23,-3.05,0 k,24,0,0.9 k,25,-1.05,-2.1 k,26,5.2 k,27,25 k,28,25,-0.6 k,29,3.2,-2.1 k,30,-10 k,31,-0.35,-0.6 k,32,0,-0.6 k,33,-0.35,-2.1 k,34,0,-2.1 k,35,1.6,3.7,0 l,1,2 l,1,16 l,2,24 l,24,4 l,4,32 l,4,8 l,8,7 l,7,12 l,7,32 l,32,31 l,31,6 l,6,5 l,5,3 l,3,16 l,3,4 l,3,31 l,16,20 l,20,5 l,20,18 l,18,23 l,23,9 l,9,10 l,18,15 l,15,30 l,30,22 l,22,14 l,14,10 l,10,25 l,6,9 l,25,33 l,33,34 l,34,29 l,29,11 l,11,12 l,12,26 l,11,13 l,13,28 l,28,27 l,27,17 l,17,21 l,21,26 l,21,19 l,19,8 l,19,2 l,2,35 l,35,8 l,8,26 l,26,27 l,12,28 l,7,29 l,32,34 l,31,33 l,6,25 l,5,23 l,23,30 l,9,22 l,16,24 l,24,35 l,35,19 al,1,2,3,57 al,57,14,15,4 al,15,16,10,5 al,5,6,7,9 al,16,13,12,11 al,11,52,30,53 al,10,52,31,51 al,9,51,32,50 al,8,34,33,50 al,13,14,17,18 al,18,19,20,54 al,12,54,21,29 al,22,29,53,28 al,44,45,59 al,43,59,46 al,41,42,43,47 al,7,8,35,47 al,20,23,24,55 al,21,55,25,56 al,22,56,26,27 al,39,40,41,48 al,38,48,35,49 al,37,49,34,36 al,3,45,58 al,4,6,46,58 !形成3D几何模型、划分体单元 allsel vext,24,25,1,,,3 !扶壁至变形缝段回填土（3.0m、MAT2） vatt,2,,2 VPLOT ALLSEL TYPE,1 MAT,1 vext,26,30,4,,,0.3 !扶壁（0.3m、MAT1） vatt,1,,1 VPLOT ALLSEL vext,34,38,4,,,6 !扶壁至扶壁段回填土（6.0m、MAT2） vatt,2,,2 vplot ALLSEL vext,42,46,4,,,0.3 !扶壁（0.3m、MAT1） vatt,1,,1 vplot ALLSEL vext,50,54,4,,,3 !扶壁至变形缝段回填土（3.0m、MAT2） vatt,2,,2 VPLOT ALLSEL vext,1,5,1,,,12.6 !墙面板、底板全长（12.6m、MAT1） vatt,1,,1 VPLOT ALLSEL ASEL,s,,,10,13,1 asel,a,,,14,17,1 CM,AREASOIL1,AREA VEXT,AREASOIL1,AREASOIL1,1,,,12.6 !墙前、后填土（12.6m、MAT2） vatt,2,,2 VPLOT ALLSEL vext,6,9,1,,,12.6 !墙基础夯实填土（12.6m、MAT3） vatt,3,,2 VPLOT ALLSEL vext,18,23,1,,,12.6 !墙开挖周围天然土层（12.6m、MAT4） vatt,4,,2 VPLOT ALLSEL allsel !网格划分 ESIZE,0.5 MSHAPE,0,3D MSHKEY,1 VMESH,ALL ALLSEL 这里就出现个问题，各个体的单元类型和材料属性居然是一样的，是不是之前赋予时，就出现错误。。。 |
10楼2013-03-28 10:24:50
