应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 计算模拟区 » 第一性原理 » Vasp&MedeA » 表面结构的DOS
111/2返回列表12下一页
查看: 1655  |  回复: 10
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

1992lxm

金虫 (小有名气)

[求助] 表面结构的DOS 已有1人参与

为什么我算的AlGaAs表面结构的DOS从半导体变成了导体

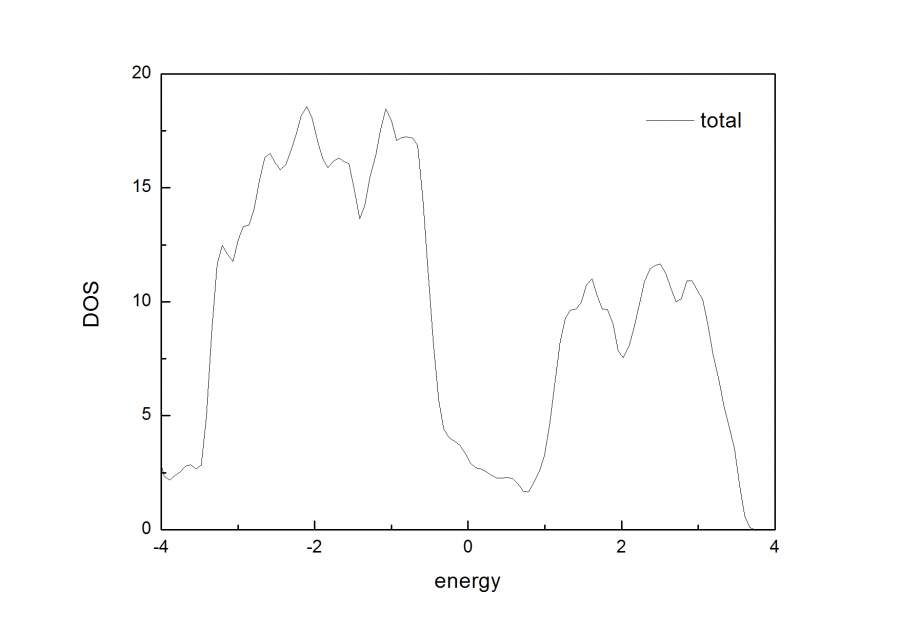

表面结构的DOS
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2017-03-22 17:52:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangfrank

金虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
漫天飘雪: 金币+2, 谢谢交流 2017-03-23 21:07:03
你要贴出来你的INCAR参数设置、你的模型如何建立的，才可以做判断的。。。
这样只有一个dos没法判断。

有一个可能是你的模型建立不合理，参杂的过程没有建好
赞一下 回复此楼
计算顺利点吧
2楼2017-03-23 10:33:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1992lxm

金虫 (小有名气)
引用回帖:
2楼: Originally posted by zhangfrank at 2017-03-23 10:33:05
你要贴出来你的INCAR参数设置、你的模型如何建立的，才可以做判断的。。。
这样只有一个dos没法判断。

有一个可能是你的模型建立不合理，参杂的过程没有建好

合金的结构模型使用atat建立的，体材料计算的态密度和别人做的一样，然后构建表面结构，计算就不一样了
表面结构的DOS-1

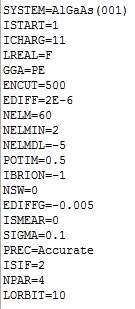

计算dos的INCAR


表面结构的DOS-2

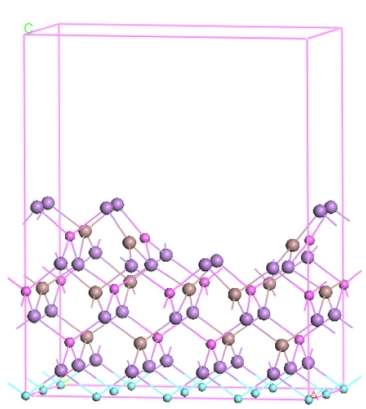

优化后的表面结构
赞一下 回复此楼
3楼2017-03-23 19:12:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zmwboy001
棒

发自小木虫IOS客户端
4楼2017-03-23 19:24:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangfrank

金虫 (正式写手)

【答案】应助回帖

引用回帖:
3楼: Originally posted by 1992lxm at 2017-03-23 19:12:30
合金的结构模型使用atat建立的，体材料计算的态密度和别人做的一样，然后构建表面结构，计算就不一样了

计算dos的INCAR

优化后的表面结构
...

不知道你在优化和自洽步的计算是否有错误。只说在你贴的dos步的问题：
1.从INCAR看，你的EDIFF EDIFFG都太小了。这个其实增大了很多计算量，并且是否这么高的标准是否有意义还要考虑的。看论文，你的这俩参数变大十倍都没关系
2.不知道你的表面为什么优化后会这样的？（001）面按理说合理的优化后表面不会说变成这样缺一大块的。。。是你建模就建立的中间缺少一大块么？
3.似乎你是有在最下面一层用赝H钝化了是吧？有没有用正确的赝H？
赞一下 回复此楼
计算顺利点吧
5楼2017-03-23 21:23:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangfrank

金虫 (正式写手)

【答案】应助回帖

引用回帖:
3楼: Originally posted by 1992lxm at 2017-03-23 19:12:30
合金的结构模型使用atat建立的，体材料计算的态密度和别人做的一样，然后构建表面结构，计算就不一样了

计算dos的INCAR

优化后的表面结构
...

不知道你在优化和自洽步的计算是否有错误。只说在你贴的dos步的问题：
1.从INCAR看，你的EDIFF EDIFFG都太小了。这个其实增大了很多计算量，并且是否这么高的标准是否有意义还要考虑的。看论文，你的这俩参数变大十倍都没关系
2.不知道你的表面为什么优化后会这样的？（001）面按理说合理的优化后表面不会说变成这样缺一大块的。。。是你建模就建立的中间缺少一大块么？
3.似乎你是有在最下面一层用赝H钝化了是吧？有没有用正确的赝H？
赞一下 回复此楼
计算顺利点吧
6楼2017-03-23 21:24:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

daixiujuan52

铜虫 (正式写手)
表面结构，变成导体特性，有不妥?，

发自小木虫IOS客户端
赞一下 回复此楼
7楼2017-03-23 21:43:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1992lxm

金虫 (小有名气)
引用回帖:
6楼: Originally posted by zhangfrank at 2017-03-23 21:24:09
不知道你在优化和自洽步的计算是否有错误。只说在你贴的dos步的问题：
1.从INCAR看，你的EDIFF EDIFFG都太小了。这个其实增大了很多计算量，并且是否这么高的标准是否有意义还要考虑的。看论文，你的这俩参数变大 ...

这个表面结构是我建立的，因为表面存在重构。我在下表面加了H钝化，这个赝势有什么要求么？
赞一下 回复此楼
8楼2017-03-23 21:50:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangfrank

金虫 (正式写手)

【答案】应助回帖

引用回帖:
8楼: Originally posted by 1992lxm at 2017-03-23 21:50:01
这个表面结构是我建立的，因为表面存在重构。我在下表面加了H钝化，这个赝势有什么要求么？...

不知道你设置的重构是否合理

看你最下面一层是什么原子了。下面一层是III族的就是用1.25e的H  V族的就是用0.75e的H
赞一下 回复此楼
计算顺利点吧
9楼2017-03-24 11:01:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1992lxm

金虫 (小有名气)
引用回帖:
7楼: Originally posted by daixiujuan52 at 2017-03-23 21:43:29
表面结构，变成导体特性，有不妥?，

但是计算出来的band是有带隙的

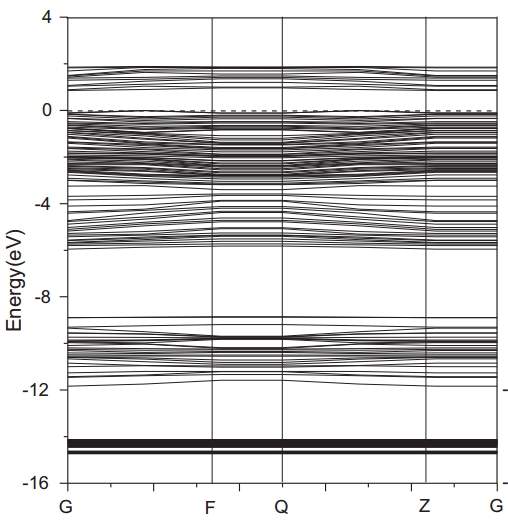

表面结构的DOS-3
赞一下 回复此楼
10楼2017-03-25 11:40:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 1992lxm 的主题更新
111/2返回列表12下一页
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 336求调剂 +4 rmc8866 2026-03-21 4/200 2026-03-21 16:48 by macy2011
[考研] 306求0703调剂一志愿华中师范 +3 纸鱼ly 2026-03-21 3/150 2026-03-21 16:35 by macy2011
[考研] 求调剂 +3 .m.. 2026-03-21 4/200 2026-03-21 16:25 by barlinike
[考研] 材料与化工（0856）304求 B区 调剂 +3 邱gl 2026-03-21 3/150 2026-03-21 13:47 by lature00
[考研] 306求调剂 +4 chuanzhu川烛 2026-03-18 4/200 2026-03-21 08:25 by laoshidan
[考研] 265求调剂 +3 Jack?k?y 2026-03-17 3/150 2026-03-21 03:17 by JourneyLucky
[考研] 083200学硕321分一志愿暨南大学求调剂 +3 innocenceF 2026-03-17 3/150 2026-03-21 02:35 by JourneyLucky
[考研] 二本跨考郑大材料306英一数二 +3 z1z2z3879 2026-03-17 3/150 2026-03-21 02:29 by JourneyLucky
[考研] 一志愿华中科技大学，080502，354分求调剂 +5 守候夕阳CF 2026-03-18 5/250 2026-03-21 01:06 by JourneyLucky
[考研] 354求调剂 +5 Tyoumou 2026-03-18 8/400 2026-03-21 00:35 by JourneyLucky
[考研] 一志愿西南交大，求调剂 +5 材化逐梦人 2026-03-18 5/250 2026-03-21 00:26 by JourneyLucky
[考研] 274求调剂 +10 S.H1 2026-03-18 10/500 2026-03-20 23:51 by JourneyLucky
[考研] 材料专硕英一数二306 +7 z1z2z3879 2026-03-18 7/350 2026-03-20 23:48 by JourneyLucky
[考研] 323求调剂 +3 洼小桶 2026-03-18 3/150 2026-03-20 22:54 by JourneyLucky
[考研] 350求调剂 +5 weudhdk 2026-03-19 5/250 2026-03-20 22:04 by luoyongfeng
[考研] 北科281学硕材料求调剂 +5 tcxiaoxx 2026-03-20 5/250 2026-03-20 21:35 by laoshidan
[考研] 319求调剂 +3 小力气珂珂 2026-03-20 3/150 2026-03-20 19:47 by JourneyLucky
[考研] 工科材料085601 279求调剂 +7 困于星晨 2026-03-17 9/450 2026-03-20 17:38 by 无懈可击111
[考研] 材料考研调剂 +3 xwt。 2026-03-19 3/150 2026-03-19 11:22 by w沐阳w
[考研] 304求调剂 +3 曼殊2266 2026-03-14 3/150 2026-03-16 16:39 by houyaoxu
信息提示
关闭
请填处理意见
关闭
