[求助] 电池充放电曲线分析 已有1人参与

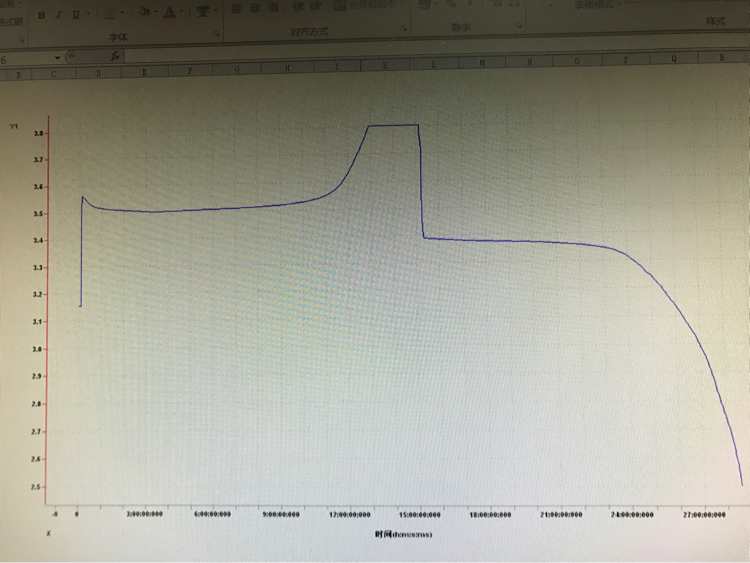

如图，求教各位大神
1、恒压段比例代表什么含义，恒压段比例太高是不是说明极化过大？
2、电压时间曲线和电压容量曲线两个趋势一样吗，还是说只是横坐标不一样？
3、放电中值电压有什么含义？
4、为什么充电刚开始会先下降再上升？
……
求助，不胜感激

电池充放电曲线分析


@langzhizhou 发自小木虫IOS客户端
回复此楼

» 收录本帖的淘帖专辑推荐

我的收藏

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2017-03-14 13:58:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

ywuweizi

版主 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
君陌上: 金币+5, ★★★很有帮助 2017-03-14 22:46:19
1、恒压段比例代表什么含义，由于极化作用，电池不能充满，所以要恒压充。恒压段比例太高是不是说明极化过大？是
2、电压时间曲线和电压容量曲线两个趋势一样吗，还是说只是横坐标不一样？，如果是恒流充，应该两个趋势一样
3、放电中值电压有什么含义？表示电压平台高低
赞一下(1人) 回复此楼
3楼2017-03-14 20:41:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

lsh200100

铁杆木虫 (著名写手)

红尘来去一场梦
回答最后一个问题，充电开始有个过电位（电压冒尖），第二次循环就没有了吧？ 那可能是扩散通道或者晶界问题，这个我不知道是怎么定义的。
赞一下 回复此楼
2楼2017-03-14 18:49:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hgx0576

金虫 (正式写手)
引用回帖:
3楼: Originally posted by ywuweizi at 2017-03-14 20:41:59
1、恒压段比例代表什么含义，由于极化作用，电池不能充满，所以要恒压充。恒压段比例太高是不是说明极化过大？是
2、电压时间曲线和电压容量曲线两个趋势一样吗，还是说只是横坐标不一样？，如果是恒流充，应该两个 ...

4、为什么充电刚开始会先下降再上升？
电池在充电初始，电极表面电解液湿润不好，充一会后电极表面充分湿润，离子浓度增强，导电性增强，极化变小，电压降低。随着充电深入，离子输运会变的越来越困难，极化增大，电压就会开始升高。
赞一下 回复此楼
4楼2017-03-14 21:05:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

君陌上

新虫 (小有名气)
引用回帖:
3楼: Originally posted by ywuweizi at 2017-03-14 20:41:59
1、恒压段比例代表什么含义，由于极化作用，电池不能充满，所以要恒压充。恒压段比例太高是不是说明极化过大？是
2、电压时间曲线和电压容量曲线两个趋势一样吗，还是说只是横坐标不一样？，如果是恒流充，应该两个 ...

灰常感谢

发自小木虫IOS客户端
回复此楼
5楼2017-03-14 22:43:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

君陌上

新虫 (小有名气)
引用回帖:
4楼: Originally posted by hgx0576 at 2017-03-14 21:05:28
4、为什么充电刚开始会先下降再上升？
电池在充电初始，电极表面电解液湿润不好，充一会后电极表面充分湿润，离子浓度增强，导电性增强，极化变小，电压降低。随着充电深入，离子输运会变的越来越困难，极化增大， ...

谢谢～

发自小木虫IOS客户端
回复此楼
6楼2017-03-14 22:44:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

君陌上

新虫 (小有名气)
引用回帖:
2楼: Originally posted by lsh200100 at 2017-03-14 18:49:42
回答最后一个问题，充电开始有个过电位（电压冒尖），第二次循环就没有了吧？ 那可能是扩散通道或者晶界问题，这个我不知道是怎么定义的。

好的，谢谢～

发自小木虫IOS客户端
回复此楼
7楼2017-03-14 22:44:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

负极彬彬

新虫 (初入文坛)
路过

发自小木虫Android客户端
回复此楼
8楼2017-03-15 13:09:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

君陌上

新虫 (小有名气)
引用回帖:
3楼: Originally posted by ywuweizi at 2017-03-14 20:41:59
1、恒压段比例代表什么含义，由于极化作用，电池不能充满，所以要恒压充。恒压段比例太高是不是说明极化过大？是
2、电压时间曲线和电压容量曲线两个趋势一样吗，还是说只是横坐标不一样？，如果是恒流充，应该两个 ...

师姐好，想另外问个问题，扣式电池充放电曲线中恒压段比例高说明其极化大，那么像磷酸铁锂电极极化增大具体可能是哪些原因（比如从结构方面）造成的？不胜感激！

发自小木虫IOS客户端
赞一下 回复此楼
9楼2017-03-24 16:21:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ywuweizi

版主 (著名写手)
引用回帖:
9楼: Originally posted by 君陌上 at 2017-03-24 16:21:36
师姐好，想另外问个问题，扣式电池充放电曲线中恒压段比例高说明其极化大，那么像磷酸铁锂电极极化增大具体可能是哪些原因（比如从结构方面）造成的？不胜感激！
...

导电性和相结构的结晶度、颗粒大小
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

君陌上
10楼2017-03-24 16:31:32
