小木虫论坛-学术科研互动平台 » 化学化工区 » 电化学 » 化学电源 » 纽扣电池充放电测试中的图谱求分析说明
111/2返回列表12下一页
查看: 2296  |  回复: 10
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

未来的兵

木虫 (正式写手)

[求助] 纽扣电池充放电测试中的图谱求分析说明 已有2人参与

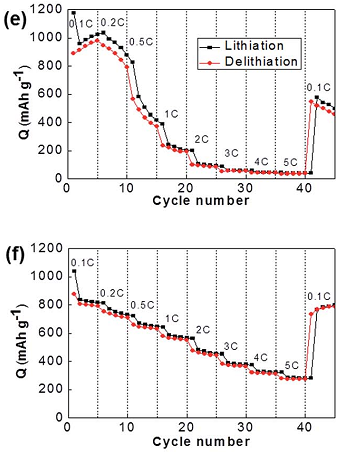

如图在电池性质测试中好像是放电率的图谱，但是不知道图的曲线代表什么意思，求大家帮忙说明一下意思！

纽扣电池充放电测试中的图谱求分析说明
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
Ihaveadream
1楼 2015-04-21 20:14:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

未来的兵

木虫 (正式写手)
引用回帖:
6楼: Originally posted by Season710 at 2015-04-22 21:01:15
倍率图就看不同倍率下的稳定性和最后回复到初始倍率条件下的容量，下面的材料明显比上面的材料稳定，而且容量回复性也比上面的好...

C是什么单位啊？库伦？
赞一下(1人) 回复此楼
Ihaveadream
7楼2015-04-23 08:26:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

卡卡贝卡

木虫 (著名写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
未来的兵: 金币+1, ★有帮助 2015-04-23 13:51:26
就是电池在不同倍率下表现出来的容量，那个1C、2C什么的代表倍率，倍率越大，电流越大。
赞一下 回复此楼
人生在世，多有不适
2楼2015-04-21 20:54:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Season710

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★
感谢参与，应助指数 +1
未来的兵: 金币+4, ★★★很有帮助 2015-04-23 13:51:19
个人感觉电池在实际使用中需要不同充放电倍率，所以在研究中有必要做一些贴和实际的测试。

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
3楼2015-04-22 07:46:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

未来的兵

木虫 (正式写手)
引用回帖:
2楼: Originally posted by 卡卡贝卡 at 2015-04-21 20:54:06
就是电池在不同倍率下表现出来的容量，那个1C、2C什么的代表倍率，倍率越大，电流越大。

C是什么单位？库伦？横坐标代表循环次数，为什么在1C、2C……下是不同的循环次数啊？
赞一下 回复此楼
Ihaveadream
4楼2015-04-22 13:55:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

未来的兵

木虫 (正式写手)
引用回帖:
3楼: Originally posted by Season710 at 2015-04-22 07:46:39
个人感觉电池在实际使用中需要不同充放电倍率，所以在研究中有必要做一些贴和实际的测试。

那这幅图说明什么？是这种材料制成的锂电池不同充放电倍率下不稳定？
赞一下 回复此楼
Ihaveadream
5楼2015-04-22 13:57:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Season710

木虫 (正式写手)
引用回帖:
5楼: Originally posted by 未来的兵 at 2015-04-22 13:57:58
那这幅图说明什么？是这种材料制成的锂电池不同充放电倍率下不稳定？...

倍率图就看不同倍率下的稳定性和最后回复到初始倍率条件下的容量，下面的材料明显比上面的材料稳定，而且容量回复性也比上面的好
赞一下 回复此楼
6楼2015-04-22 21:01:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Season710

木虫 (正式写手)
引用回帖:
7楼: Originally posted by 未来的兵 at 2015-04-23 08:26:49
C是什么单位啊？库伦？...

倍率，单位C，量纲为1/h，即“时”的倒数，此参数表示电池的放电能力、放电快慢。
以一款航模电池为例：2200mAh （2Ah）11.1V  20C；其中的20C是此款电池能在 比1小时快20倍 的时间里（也就是在1/20小时 =  60/20=3分钟的时间里），放完2200mAh的电量！
赞一下 回复此楼
8楼2015-04-23 12:42:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

未来的兵

木虫 (正式写手)
引用回帖:
8楼: Originally posted by Season710 at 2015-04-23 12:42:18
倍率，单位C，量纲为1/h，即“时”的倒数，此参数表示电池的放电能力、放电快慢。
以一款航模电池为例：2200mAh （2Ah）11.1V  20C；其中的20C是此款电池能在 比1小时快20倍 的时 ...

谢谢啊
回复此楼
Ihaveadream
9楼2015-04-23 13:51:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

foolishmani

铜虫 (职业作家)
第一个图倍率很差，第二个倍率不错！这是什么电池容量那么大？
赞一下 回复此楼
10楼2015-04-25 08:53:51
