负极材料充放电曲线和阻抗分析求助
|
|

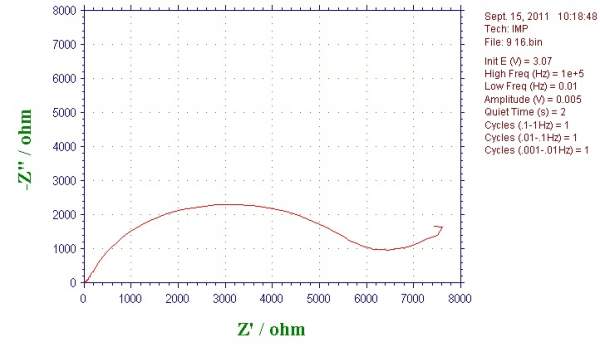

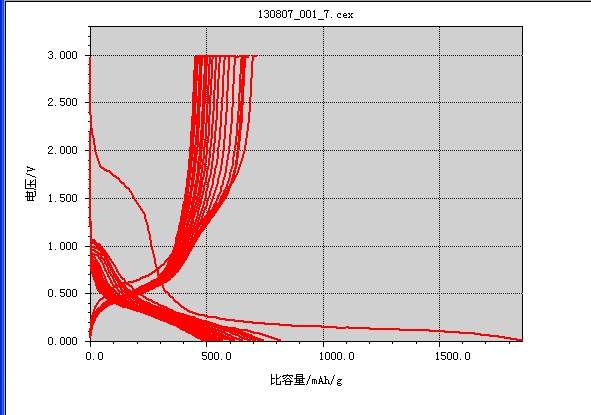

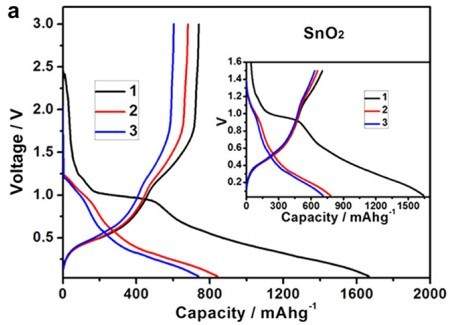

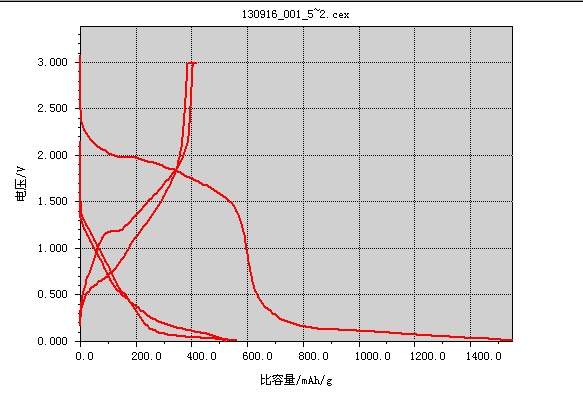

下面的图1，图2是我制备的单纯的SnO2负极材料，组电池测的充放电曲线，0.2C充放电，（图3是文章中的）为什么和文献中的不大一样，一般文献中首次放电曲线会在1V左右有个放电平台，对应SnO2被还原成Sn，而我曲线大约在2V左右会有个小平台，而在1V处反而是放电最快的时候；另外文献在0.1V处也有个放电平台，对应Sn的合金化，我曲线有这么个平台，但相对较长。大家能为我解释下吗？我觉得我的电池循环性能还一般，50个循环也有400多，但就是曲线不大对，首次的库伦效率太低了。 另外图4是这种材料在化成前的阻抗图，为什么高频区半圆的直径会那么大啊？ 这三幅图有的不是同一批电池，但都是单纯的二氧化锡材料。 谢谢各位，帮忙为我解释解释。  1.jpg  2.jpg  4.jpg  3.jpg |
