[求助] EIS图数据分析 已有3人参与

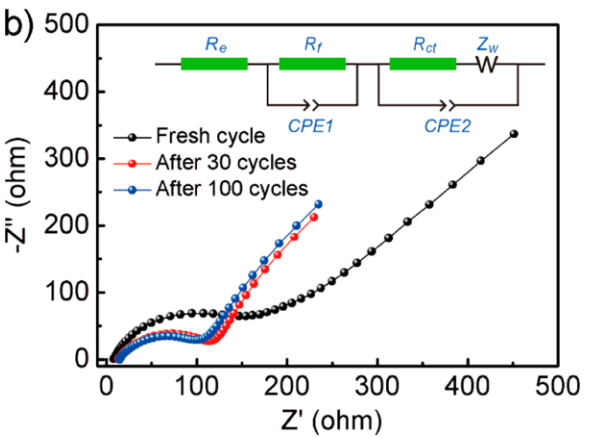

从这个图中怎么得知循环前，循环30次，100次后的Rf为104.7, 54.5和53.8欧姆。以及他们的Rct分别为11.1， 8.0， 7.6欧姆。看文献中作者得出的结果，但不知道怎么分析得到的。

EIS图数据分析
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2017-02-27 15:49:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

ywuweizi

版主 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
Rs与x轴的交点值，Rct圆弧的半径，通过拟合得出数值，Rf图中没有。
赞一下(2人) 回复此楼
2楼2017-02-27 16:00:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

aasahr

木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
粗看 Re 是曲线与x轴焦点zuobiao   Rct是半圆弧半径
实际上这数值都是拟合得来的 和图上的不一定一致
Rf 我觉得可能是Rsei   sei膜的阻抗
赞一下(1人) 回复此楼
7楼2017-02-27 20:27:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

疏晓云

铜虫 (小有名气)
通过Zview或者Zsimpwin拟合得到的

发自小木虫Android客户端
赞一下(1人) 回复此楼
加油！
8楼2017-02-27 21:09:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

hyy1217815

木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
这里的Re是与x轴的交点值，Rf可能是film的简写，拟合电路有很多种，要了解他的分析就看他引用的文献
赞一下 回复此楼
3楼2017-02-27 16:05:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tym119293

金虫 (小有名气)
引用回帖:
2楼: Originally posted by ywuweizi at 2017-02-27 16:00:41
Rs与x轴的交点值，Rct圆弧的半径，通过拟合得出数值，Rf图中没有。

谢谢
回复此楼
4楼2017-02-27 16:20:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tym119293

金虫 (小有名气)
引用回帖:
3楼: Originally posted by hyy1217815 at 2017-02-27 16:05:45
这里的Re是与x轴的交点值，Rf可能是film的简写，拟合电路有很多种，要了解他的分析就看他引用的文献

谢谢
回复此楼
5楼2017-02-27 16:20:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jinpengxu

金虫 (小有名气)
Rf应该是锂离子在表面层的扩散阻抗，Rct代表电荷转移阻抗，论文中应该说了“通过电路拟合”，所以数据都是软件拟合出来的

发自小木虫Android客户端
赞一下 回复此楼
人间忽晚，山河已秋。凡是过往，皆为序章。
6楼2017-02-27 18:20:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

舞动人生2012

铁杆木虫 (知名作家)
？？

发自小木虫Android客户端
回复此楼
9楼2017-02-27 21:26:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bachelormj

木虫 (正式写手)
图很漂亮，就是不会分析
赞一下 回复此楼
10楼2018-12-01 08:10:02
