[求助] EIS分析

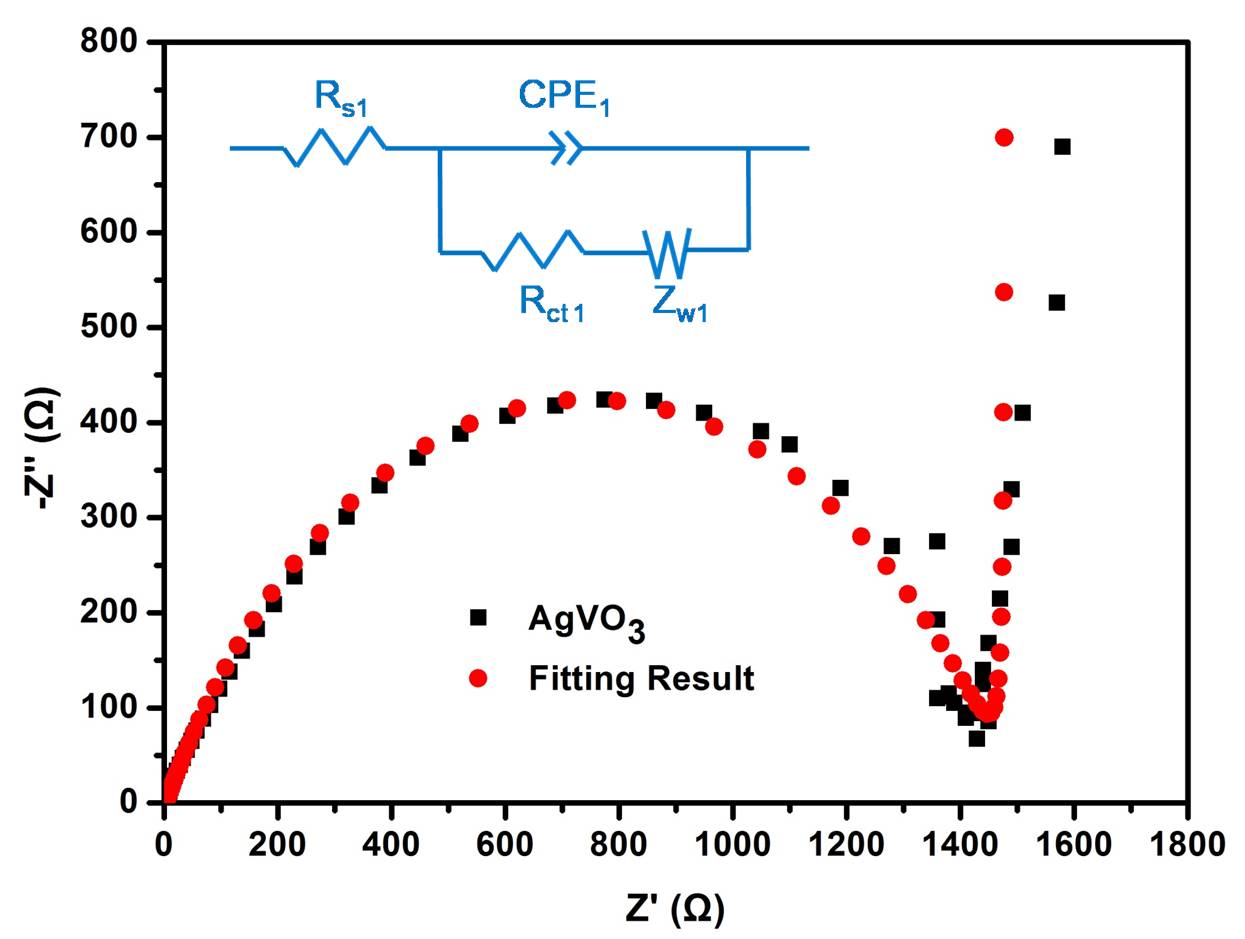

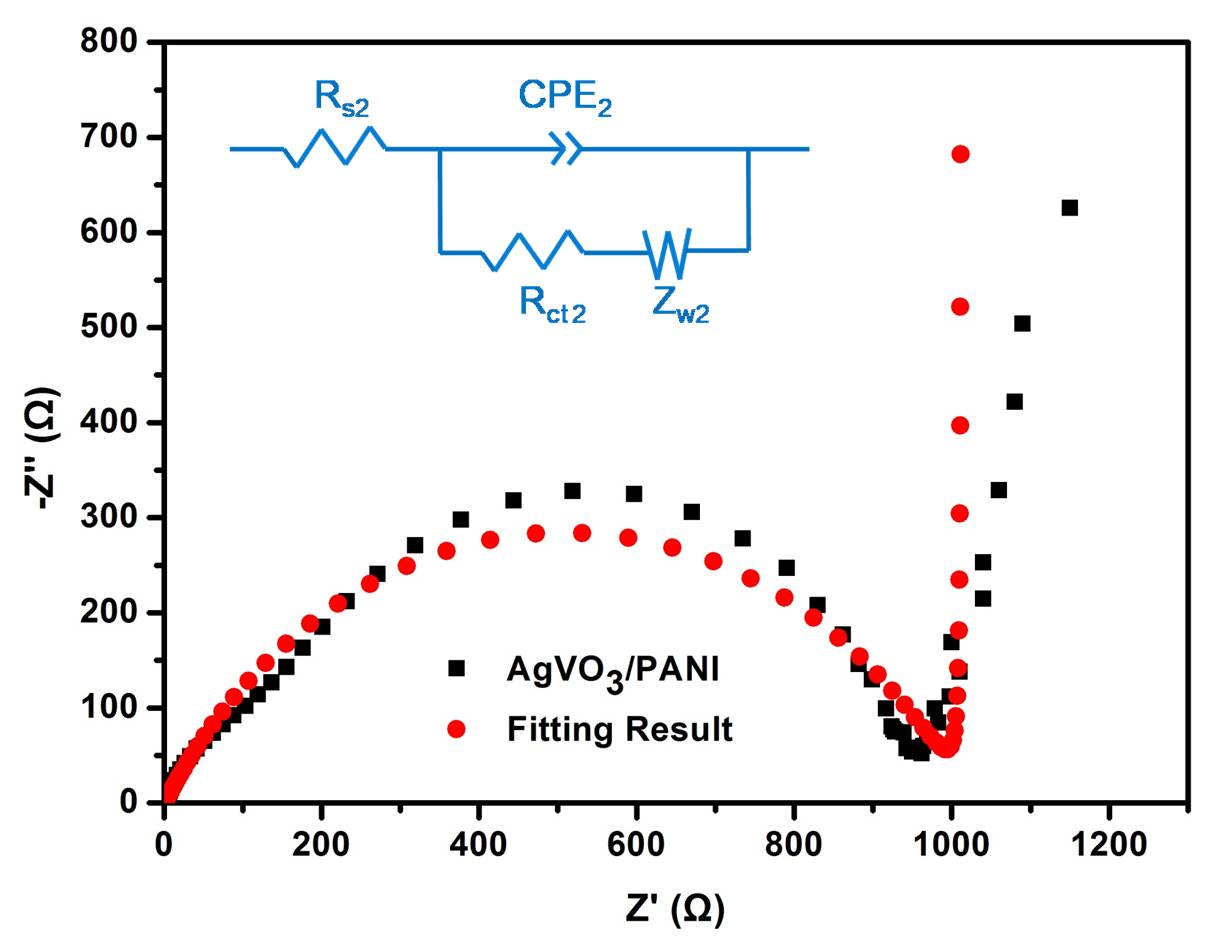

大家好，最近分析数据的时候遇到问题，两者分别是聚合物包覆前和包覆后的EIS图。想向大家请教一下，为什么包覆前是一个大的半圆，包覆后是两个半圆，这说明了什么问题。他们的拟合电路是不是不一样啊，应该怎么确定。希望大家不吝赐教，谢谢大家！
回复此楼

» 猜你喜欢
1楼 2011-07-21 16:48:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

战国时代

铁杆木虫 (著名写手)

【答案】应助回帖

zlin(ECEPI+1): 鼓励应助！ 2011-07-22 15:19:38
引用回帖:
Originally posted by luoyanzhu at 2011-07-21 16:48:18:
大家好，最近分析数据的时候遇到问题，两者分别是聚合物包覆前和包覆后的EIS图。想向大家请教一下，为什么包覆前是一个大的半圆，包覆后是两个半圆，这说明了什么问题。他们的拟合电路是不是不一样啊，应该怎么确 ...

lz不知道您的体系和测试参数，只能凭借自己试验的经验了 呵呵
包覆前
在高频是一个容抗弧，低频为一个韦伯阻抗扩散弧，现当于一个半无限扩散。但是你模拟的阻抗图感觉不是扩散弧，而是一条垂线，感觉像是阻挡层扩散弧。
包覆后
高频是一个容抗弧，低频仍为一个半径较大的容抗弧，可能这时候相当于一个有限层扩散。
模拟图感觉同上。
仅为个人看法，请lz三思。
呵呵 goodluck
赞一下(1人) 回复此楼
2楼2011-07-21 19:16:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zlin

荣誉版主 (知名作家)

优秀版主

【答案】应助回帖

引用回帖:
Originally posted by 战国时代 at 2011-07-21 19:16:19:
lz不知道您的体系和测试参数，只能凭借自己试验的经验了 呵呵
包覆前
在高频是一个容抗弧，低频为一个韦伯阻抗扩散弧，现当于一个半无限扩散。但是你模拟的阻抗图感觉不是扩散弧，而是一条垂线，感觉像是阻挡 ...

包覆之后出现两个容抗弧，这样拟合的时候更改等效电路的
应该再多串联一个（RC）或者（RQ）电路
赞一下 回复此楼
只有初恋般的热情和宗教般的意志，人才有可能成就某种事业——路遥
3楼2011-07-22 15:21:27
