[求助]
温度云图的温度分布，为什么高温位置在最下面？ 已有1人参与
|
|

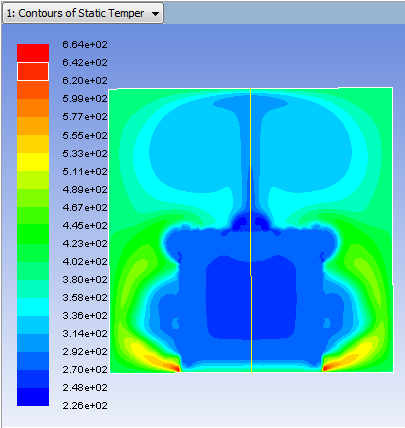

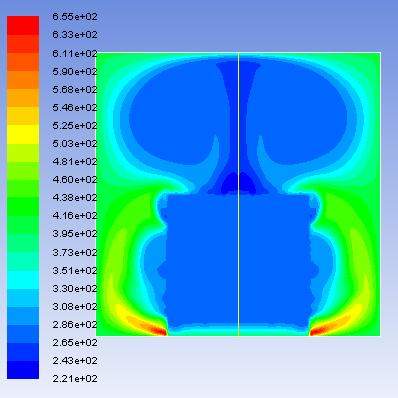

壁面上下左右温度相同，均为400K，模拟内部冰块融化过程。 静态温度云图的模拟结果如下图，为什么温度最高的地方，在冰块周围，在最下面？ 不是冷空气下沉吗，应该最高温度在上面啊？  0.8S.png  1s.jpg |
回复此楼» 猜你喜欢
085701求调剂
已经有3人回复
-
考研调剂
已经有3人回复
-
0710生物学336分求调剂
已经有6人回复
-
电子信息调剂交叉学科有推荐吗
已经有7人回复
-
一志愿北京化工大学，初试成绩350求调剂
已经有3人回复
-
085600，320分求调剂
已经有3人回复
-
280求调剂
已经有20人回复
-
材料调剂
已经有10人回复
-
一志愿哈尔滨工业大学085600英一数二337分求调剂
已经有5人回复
-
288求调剂 一志愿哈工大 材料与化工
已经有11人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- Comsol如何动态显示求解结果，自动根据当前显示区域更新legend
已经有2人回复
- 求助：如何从Fluentt的仿真的流场结果里面的到气体流场不同温度层压力层的厚度
已经有9人回复
- ANSYS箱梁温度场分析外部温度的作用加不进去
已经有4人回复
- 模拟仿真管道的流体和固体间的流固共轭传热，不知道怎么从理论上说明，求大神指导
已经有0人回复
- matlab对别的软件生成的温度场云图进行修改，怎么操作
已经有4人回复
- 求助Fluent RSM模型怎么用，具体应该怎么设置。
已经有5人回复
- 如何让两张温度云图中的标尺一致？
已经有2人回复
- ANSYS后处理 云图 温度范围
已经有10人回复
- 云图 部分显示灰色问题
已经有3人回复
- 为什么最高温度只有20多度，且温度分布也有问题？求解！！
已经有8人回复
- fluent封闭流场的遇到的一些问题，麻烦大家来探讨一下，求大神指点。多谢各位
已经有9人回复
- ANSYS热模拟高温拉伸，结构场计算出现问题，麻烦各位帮忙看看，附详细命令流
已经有14人回复
- 如何在ANSYS中显示某圆柱体纵截面上的温度分布
已经有3人回复
- 求助 tecplot能否提取温度及压力分布云图中的数据点
已经有19人回复
- ANSYS瞬态热分析中怎么制作温度随时间的变化图
已经有4人回复
- 细长管道云图在后处理时如何显示清楚？
已经有4人回复
2楼2017-02-16 21:01:05
3楼2017-02-16 21:39:49
4楼2017-02-18 18:20:14
5楼2017-02-18 18:20:23
iceyoulee
铜虫 (正式写手)
- 应助: 1 (幼儿园)
- 金币: 414
- 散金: 544
- 帖子: 592
- 在线: 66.1小时
- 虫号: 453516
- 注册: 2007-11-07
- 性别: GG
- 专业: 工程热物理与能源利用
|
用的是0.8s和1.0s的静态温度左图，考虑一下:是不是计算的时间有点短了，导致环境中空气还没有形成自然循环，而这时最底部处的空气不能很好的接触外壁面，没有很好的冷却面，温度降不下来。建议计算更长一点时间，再来看看。 发自小木虫IOS客户端 |
6楼2017-02-18 19:09:25
7楼2017-02-18 19:26:47
