vicly2013铁虫 (小有名气)
|
[求助]
为什么最高温度只有20多度，且温度分布也有问题？求解！！ 已有3人参与
|
|

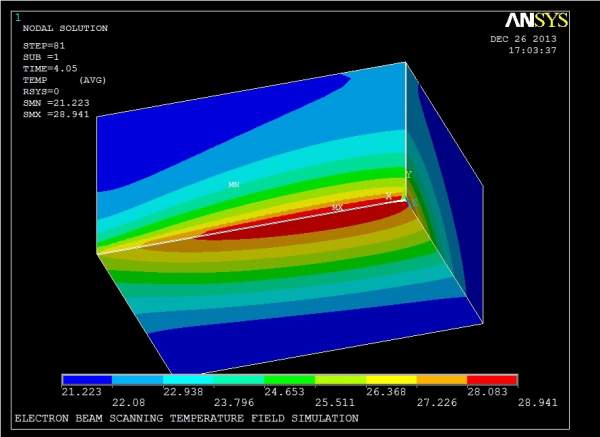

如题！温度云图如下所示： 我使用的单位制为T-mm-s-Mpa-N。但是仿真结果出来后确实这样，不知问题在哪？ 是否是把长度单位改为毫米后，其它单位作相应改动，但电流与电压的单位要改吗？不然，算的结果差的太远了。 Q0=I1*U1*efficient !!最大功率 distance=sqrt((x-i*lsize)**2+y**2) !!!距离 r=sqrt(log(lz1/z)/3)*r0 !!!定义某一界面处高斯旋转半径的大小 Qm=9*Q0/(lz1*(1-2.8**(-3)*pi*r0**2)) youbu=exp(-9*distance**2/(log(lz1/z)*r0**2)) HGEN1=Qm*youbu !!热流 bfe,elem1,hgen,,hgen1 改为毫米后，等于是数值变大了，而电流电压不变的话，Qm变小了，即施加的热流减小了！这显然不行。所以，电流与电压的单位是否要跟着变。 还有，循环施加旋转高斯热源热源时，elem1=elnext(elem1)，elnext这个命令要求所选单元必须连续吗，如单元1，接着单元2？循环时，第一步所选的单元如所示： 求各位大神帮我分析分析，不胜感激！！ 程序见附件！  温度分布.jpg  单元列表.jpg[ Last edited by vicly2013 on 2013-12-26 at 17:25 ] |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : 29-3-1.doc
2013-12-26 17:25:20, 40.5 K
