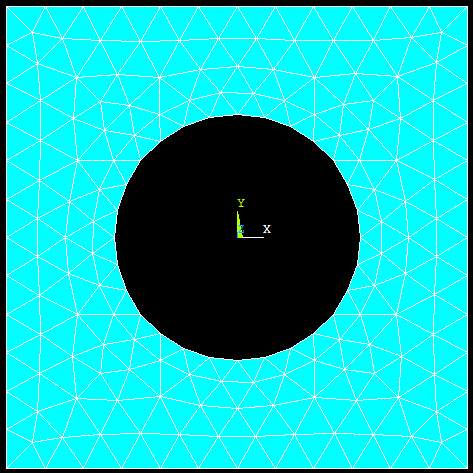

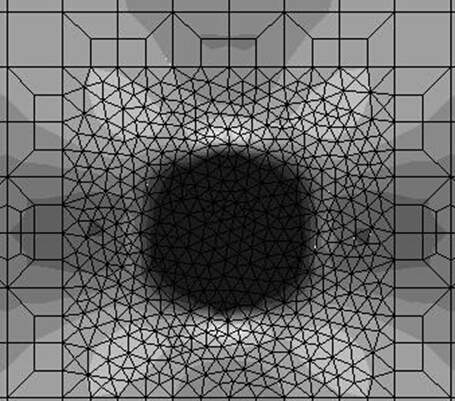

请教各位一个网格划分问题：图1是我看到的一个用MSC Marc划分的网格，我认为对于中间的圆形和外层的正方形，网格划分方式是设定正方形的每条边上有12个网格，同时每1/4圆周上有7个网格。于是我想能不能用ANSYS也采用相同的方法划分，结果如图2所示。感觉与图1还是不太一样。请问这是由于软件不同，还是由于选用的单元不同，或者是其它的原因？

请教一个网格划分问题


请教一个网格划分问题-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2016-11-18 15:13:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)
不同的软件，即使设置相同，网格划分的结果也不会是一样的。
赞一下(1人) 回复此楼
2楼2016-11-19 08:45:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

823978808

新虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
cacarote01: 金币+10, ★★★很有帮助 2016-11-25 07:40:38
应该是可以，但必须将正方形切成小正方形和外面8个矩形，小正方形就按你现在的网格划分法，四周4个矩形划分网格时，在与小正方形交界处加密，即可形成如是网格。
赞一下 回复此楼
3楼2016-11-24 15:53:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chenchieh

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
cacarote01: 金币+10, ★★★很有帮助 2016-11-25 07:40:47
完全一样不太容易，但从你给的图来看，网格划分方法设置有问题（如密度，比例等）。另外，单元类型也可能不一样。
赞一下 回复此楼
4楼2016-11-24 18:53:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

纺大力

新虫 (初入文坛)
你用的什么方式画的，貌似ansys用的是自由网格划分，自由网格划分不受控制，而且说实话，三角网格不是什么好网格
