[求助]
边界设置问题及网格划分
|
|

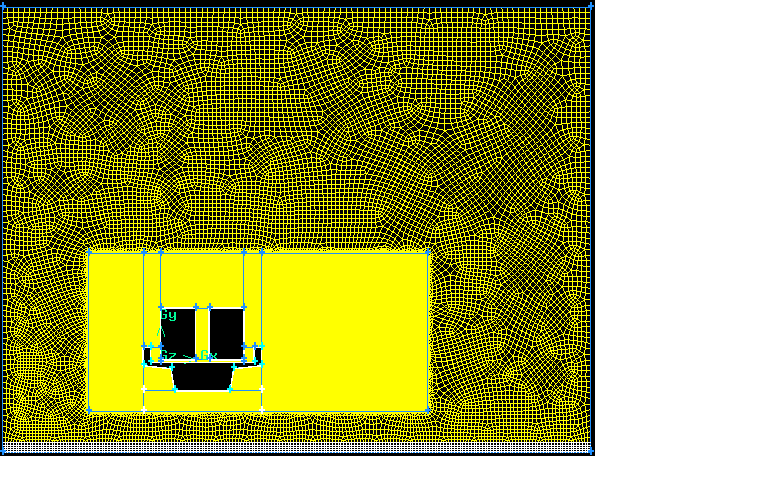

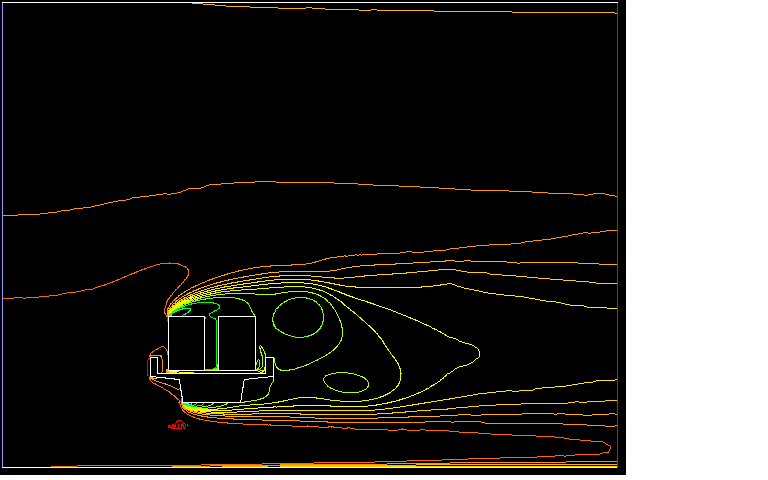

各位大神，我想做一个桥梁上车辆受侧风影响的分析。参照别的论文定了计算域是左侧距离1.8B，右侧1.2B，上侧距离20m（差不多桥和车总高的3倍），下侧4.5m。车辆和桥都用5层边界层加密了，第一层0.005m（小于Y+30时候的要求值了），内圈加密的网格是四边形，0.05m，外围网格是间距0.2m，非结构化的四边形。 左侧velocity inlet ，右侧压力出口，下侧是wall。就是个简单二维的。 当我设上侧边界是压力出口，总是在上边界出现reversed flow。出现turbulent viscosity limited to viscosity ratio of 1.000000e5 in ***，参数设为I=0.5%， R=0.2不能收敛，我把上侧范围加大以后还是会出现。 当我设上侧边界为wall，总是出现turbulent viscosity limited to viscosity ratio of 1.000000e5 in ***，残差能往下走但是力不能稳定， 想请教下： 1 我上侧边界层应该设置为何种类型，参数怎么设置 2 要解决问题我应该继续扩大计算域吗，怎么扩展比较好。至扩展上侧对吗 3 为什么划分加密区到最外侧之间的网格的时候总是不成功，偶尔能用pave划分但很慢，貌似是内侧和外侧点数相差过大，应该控制在什么比例？ 绝对的新手，要毕业了着急啊，多谢各位帮助啊，分实在不多，都给了  无标题.png  压力.png [ Last edited by yuliga on 2013-1-17 at 21:33 ] |
