[求助] 请教压力出口边界的设置

模拟倒虹吸工程，结果发现下游水位达不到实测高度，错误在于设置的出口为压力出口0，实际是有水压力的，可在水深不知道的情况下如何设置压力的参数？等待您的回答
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-08-14 22:03:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kylafree

至尊木虫 (知名作家)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+2, 鼓励讨论交流！ 2012-08-15 22:52:33
li380112795: 金币+1 2012-08-16 11:18:12
如果你要用压力出口的话，这个压力是必须给定的，通过实验测么？电脑只会按你的要求做事，你自己不知道的话电脑更不知道了。或者改用其它边界条件如outflow
赞一下 回复此楼
2楼2012-08-14 22:16:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

li380112795

银虫 (正式写手)
引用回帖:
2楼: Originally posted by kylafree at 2012-08-14 22:16:05
如果你要用压力出口的话，这个压力是必须给定的，通过实验测么？电脑只会按你的要求做事，你自己不知道的话电脑更不知道了。或者改用其它边界条件如outflow

我设置粗糙度 模拟下游的水深 想对比数模与原型的差别，如果按实测的给定 就失去了意义  还有其他的方法吗？
赞一下 回复此楼
3楼2012-08-15 11:40:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wattwdl

金虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+1, 谢谢参与！ 2012-08-15 22:52:44
li380112795: 金币+1 2012-08-16 11:18:22
入口是什么入口？可以用速度入口，出口直接用outflow就可以，不用设置。
赞一下 回复此楼
燃料电池流体力学FLUENT
4楼2012-08-15 13:29:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

li380112795

银虫 (正式写手)
引用回帖:
4楼: Originally posted by wattwdl at 2012-08-15 13:29:37
入口是什么入口？可以用速度入口，出口直接用outflow就可以，不用设置。

我试算出口为outflow，很多天了 发现上游回流严重且进出口的流量波动很大不收敛  （入口是速度入口，与大气接触的表面为压力入口）
赞一下 回复此楼
5楼2012-08-16 11:14:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

li380112795

银虫 (正式写手)
引用回帖:
2楼: Originally posted by kylafree at 2012-08-14 22:16:05
如果你要用压力出口的话，这个压力是必须给定的，通过实验测么？电脑只会按你的要求做事，你自己不知道的话电脑更不知道了。或者改用其它边界条件如outflow

使用outflow很难收敛是什么原因 我使用压力出口的时候一周就算完了 换成outflow之后两周都没结果
赞一下 回复此楼
6楼2012-08-16 11:16:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wattwdl

金虫 (正式写手)

【答案】应助回帖

★ ★ ★
xiegangmai: 金币+2, 谢谢参与！ 2012-08-17 00:06:04
li380112795: 金币+1, ★有帮助 2012-08-18 13:49:00
模拟仿真本来就是个近似的东西，想让他精确也不可能，我看你首先要做的是把模型简化下，一算算一周，这个周期太长了。网格数不要太多，要是实在不能简化要采用并行计算来提高效率，我算个东西2天都觉得长，你这以周为单位。。。
赞一下 回复此楼
燃料电池流体力学FLUENT
7楼2012-08-16 11:46:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kylafree

至尊木虫 (知名作家)
引用回帖:
6楼: Originally posted by li380112795 at 2012-08-16 11:16:09
使用outflow很难收敛是什么原因 我使用压力出口的时候一周就算完了 换成outflow之后两周都没结果...

8.14号发的帖子到现在已经过去两周了吗，难道我梦游了
赞一下 回复此楼
8楼2012-08-16 15:57:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

li380112795

银虫 (正式写手)
引用回帖:
8楼: Originally posted by kylafree at 2012-08-16 15:57:14
8.14号发的帖子到现在已经过去两周了吗，难道我梦游了...

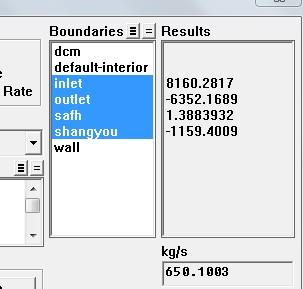

我之前算了不同粗糙度，出口有两种情况 压力出口或者自由出流，有一部分压力出口的流量平衡。但自由出流的大部分都不平衡，上游与空气接触的面都有流量，并且自由出流的更大，下游水深确实很深，可那不收敛。我给出下游水位将出口分为空气的出口（压力出口）和水流的出口（outflow）可以收敛但我就无法模拟出粗糙度对水深的影响，好纠结，请你一定要帮帮我~

压力出口



自由出流
赞一下 回复此楼
9楼2012-08-16 19:10:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

li380112795

银虫 (正式写手)
引用回帖:
7楼: Originally posted by wattwdl at 2012-08-16 11:46:40
模拟仿真本来就是个近似的东西，想让他精确也不可能，我看你首先要做的是把模型简化下，一算算一周，这个周期太长了。网格数不要太多，要是实在不能简化要采用并行计算来提高效率，我算个东西2天都觉得长，你这以周 ...

我计算的是长距离倒虹吸，五千米长，八万个网格其实不算多吧？谢谢你的建议我最近开始使用并行，可是边界的问题还是导致收敛很困难
赞一下 回复此楼
10楼2012-08-16 19:13:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
