[求助] 求助气固两相流的边界条件问题

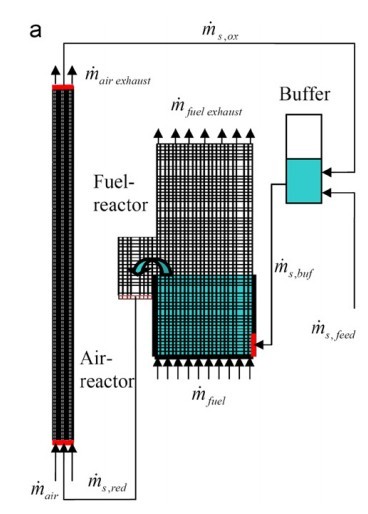

下图是一篇关于化学链燃烧串行流化床模拟的文献中的一张反应器流动状况图，大家可以看到燃料反应器左边有个出口，颗粒从那儿出去以后进入左边的空气反应器底部（“combined velocity inlet”）；燃料反应器右下方是一个velocity inlet，颗粒可以从这儿进入燃料反应器参与循环，这是原理。
          小弟的问题是，怎么样设置边界条件，像这篇文献一样，出口的质量流量进入另一个反应器的底部从而实现循环。我做的时候是通过设置管路，这样的话颗粒可能逆着管路运动，如何像文献这样一个反应器出口的质量流量直接进入另一个反应器底部参与循环。
回复此楼

» 收录本帖的淘帖专辑推荐

模拟综合

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2011-08-11 11:43:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

47425804

木虫 (正式写手)

【答案】应助回帖

★ ★
臭水沟(金币+2): 谢谢应助~~ 2011-08-11 13:14:28
19961729(金币+2): 解答还需要更详细些 2011-08-11 15:51:53
如果用个管路连接起来，可以在管路的一段网格上加动量源项，相当于一个泵的作用，就不会倒流了。
如果不用管路，要用UDF读取出口数据赋值给另一个入口，这个方法更复杂不过效果更好一点。
赞一下(1人) 回复此楼
2楼2011-08-11 11:56:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

19961729

新虫 (小有名气)
不太懂管路的一段网格上如何加动量源项，请问如何操作可以实现？

另外我也想了一下UDF，燃料反应器出口出来的是甲烷、CO2、H2O、N2，我当时想的是在Boundary Condition-->inlet-->species中加，但发现这个里面不能编辑UDF，那么应该在哪加入UDF呢？才能保证组分的质量、温度。
赞一下 回复此楼
3楼2011-08-11 15:50:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

47425804

木虫 (正式写手)

【答案】应助回帖

★
19961729(金币+2): 感谢帮助！ 2011-08-11 19:25:52
xiegangmai(金币+1): 谢谢应助！ 2011-08-11 22:11:09
引用回帖:
3楼: Originally posted by 19961729 at 2011-08-11 15:50:24:
不太懂管路的一段网格上如何加动量源项，请问如何操作可以实现？

另外我也想了一下UDF，燃料反应器出口出来的是甲烷、CO2、H2O、N2，我当时想的是在Boundary Condition-->inlet-->species中加，但发现这 ...

将要加动量源项的一段管路专门定义一个流体域，就可以加动量源项了。
你说的那个入口组分的位置是可以加UDF的，在入口UDF里面读取出口处各个组分需要的参数值，然后赋值给入口。这些参数可能包括速度、密度、组分质量分数等等，要写UDF的时候具体分析了，这么空想是说不清的。
如果你学了UDF的话，可以先自己尝试写写，不行就再把程序放上来让高手帮你该呗。
赞一下(1人) 回复此楼
4楼2011-08-11 18:57:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

19961729

新虫 (小有名气)

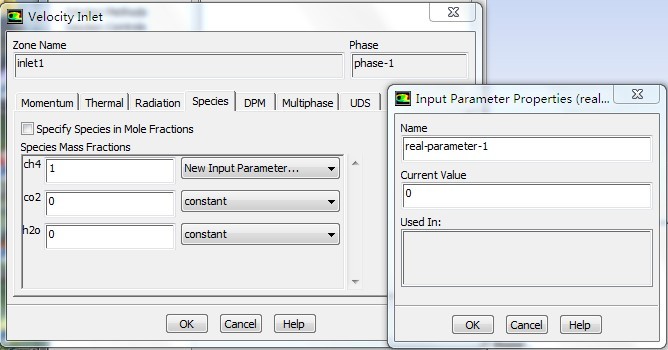

这就是速度进口处设置组分的图标，可以看到就两个选项，一个是constant，一个是New input Parameter，没有UDF的插入条件。请问你知道用什么宏实现吗？
DEFINE_PROFILE(name,t,i)？

另外设置流体区域我会，动量是怎么定义的呀？Patch一个初始值吗？
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

越徘徊
5楼2011-08-11 19:24:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

47425804

木虫 (正式写手)

【答案】应助回帖

★ ★ ★
臭水沟(金币+3): 谢谢应助~~ 2011-08-12 11:27:11
19961729(金币+6): 谢谢，很详细。 2011-08-12 17:16:56
引用回帖:
5楼: Originally posted by 19961729 at 2011-08-11 19:24:47:
这就是速度进口处设置组分的图标，可以看到就两个选项，一个是constant，一个是New input Parameter，没有UDF的插入条件。请问你知道用什么宏实现吗？
DEFINE_PROFILE(name,t,i)？

另外设置流体区域我会，动量 ...

是的，用DEFINE_PROFILE宏，你编译了一个UDF后，就能在下拉菜单里看到UDF了，没有编译是没有的。

动量源项也是在边界条件面板里面设置，对流体域操作，可以看到可勾选的source。如果给定值的话可以直接输入，如果是个函数形式就用DEFINE_SOURCE宏写个UDF导入。

至于源项是什么东西，你可以看看计算流体力学原理的相关书籍。质量、动量、能量三大守恒方程，瞬态项、对流项、扩散项、源项四个基本形式。
赞一下(2人) 回复此楼
6楼2011-08-12 08:37:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

辛同学的账号

金虫 (小有名气)
xiegangmai: 专业版块交流贴，请勿灌水 2012-12-04 19:35:37
马克
回复此楼
7楼2012-12-04 19:13:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

越徘徊

银虫 (小有名气)
送红花一朵
引用回帖:
5楼: Originally posted by 19961729 at 2011-08-11 19:24:47
这就是速度进口处设置组分的图标，可以看到就两个选项，一个是constant，一个是New input Parameter，没有UDF的插入条件。请问你知道用什么宏实现吗？
DEFINE_PROFILE(name,t,i)？

另外设置流体区域我会，动量是 ...

我想问一下这个new input parameter是什么作用，它与constant的作用的区别是什么
赞一下 回复此楼
抓主要矛盾学以致用
8楼2015-03-26 22:09:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

越徘徊

银虫 (小有名气)
引用回帖:
8楼: Originally posted by 越徘徊 at 2015-03-26 22:09:41
我想问一下这个new input parameter是什么作用，它与constant的作用的区别是什么...

今天做模拟，不同的new input parameter数据，得出的结果不同，本来以为这个new input paramater是初始值的意思，但是通过模拟来看不像是这个意思，如果它是固定值，那它不就是跟constant一个意思了吗
赞一下 回复此楼
抓主要矛盾学以致用
9楼2015-03-26 22:16:59
