[求助] 周期性模型网格划分 已有1人参与

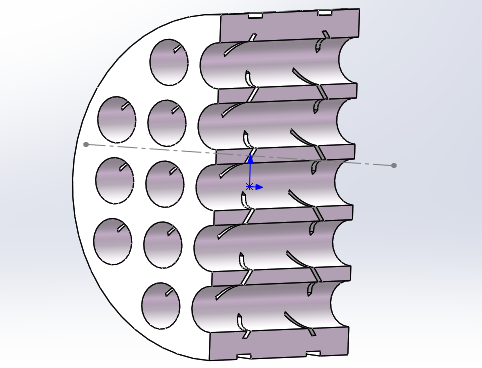

我研究的换热器的数值模拟，老师要求只画一段周期性模型，现在模型建好了，请问周期性模型划分网格与整体模型有啥区别，需要注意什么？用的workbench,刚开始学，请大神多多赐教！下图是我建好的模型，或者您那边有关周期性模型workbench画网格的例子也可以分享一下，谢啦！

周期性模型网格划分
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2016-02-29 10:04:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

莫口

金虫 (正式写手)
我都是调用icemcfd划网格。
workbench的mesh划结构网格不太好用。
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

heibailong12
卑鄙是卑鄙者的通行证，高尚是高尚者的墓志铭。
4楼2016-03-02 20:20:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

heibailong12

新虫 (小有名气)
有人现在对换热器划分网格么

发自小木虫Android客户端
赞一下 回复此楼
2楼2016-02-29 15:05:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

heibailong12

新虫 (小有名气)
今天查了一天资料，已有基本的思路，先设置好周期边界，对称边界，然后正常划分网格，先分块，共分成五块，六面体划分网格，复杂的两块细化，注意膨胀层，不知道对不？

发自小木虫Android客户端
赞一下 回复此楼
3楼2016-02-29 23:04:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

S翰墨书香

木虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
heibailong12: 金币+5, ★有帮助 2016-03-03 09:53:18
对周期性的两个面定义part，之后再fluent中使用TUI命令设置周期性边界
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

heibailong12
你若成功，我陪你君临天下；你如失败，我陪你东山再起
5楼2016-03-02 21:24:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

heibailong12

新虫 (小有名气)
引用回帖:
4楼: Originally posted by 莫口 at 2016-03-02 20:20:02
我都是调用icemcfd划网格。
workbench的mesh划结构网格不太好用。

你研究的也是换热器？

发自小木虫Android客户端
赞一下 回复此楼
6楼2016-03-03 09:21:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

莫口

金虫 (正式写手)
引用回帖:
6楼: Originally posted by heibailong12 at 2016-03-03 09:21:51
你研究的也是换热器？
...

我不是研究这个的，以前帮别人做过反应堆的模拟，还有其他几种普通管壳式和板式的。
赞一下 回复此楼
卑鄙是卑鄙者的通行证，高尚是高尚者的墓志铭。
7楼2016-03-03 09:27:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

heibailong12

新虫 (小有名气)
引用回帖:
5楼: Originally posted by S翰墨书香 at 2016-03-02 21:24:32
对周期性的两个面定义part，之后再fluent中使用TUI命令设置周期性边界

周期边界我用的是match control法，但是一开始设置网格参数，match control前面的‘对号’变成‘×’了，而且划分网格的时候出现the mesher cannot find matching topology for the following topology.please verify that the topology is the same shape and size.also verify the position and orientation of any associated coordinate systems.

发自小木虫Android客户端
赞一下 回复此楼
8楼2016-03-03 09:34:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

heibailong12

新虫 (小有名气)
引用回帖:
7楼: Originally posted by 莫口 at 2016-03-03 09:27:37
我不是研究这个的，以前帮别人做过反应堆的模拟，还有其他几种普通管壳式和板式的。...

icem cfd没用过，都不知道从何学起，好学吗？你有相关的学习资料可以共享不

发自小木虫Android客户端
赞一下 回复此楼
9楼2016-03-03 09:36:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

莫口

金虫 (正式写手)
引用回帖:
9楼: Originally posted by heibailong12 at 2016-03-03 09:36:34
icem cfd没用过，都不知道从何学起，好学吗？你有相关的学习资料可以共享不
...

你要是用结构网格多的话，建议学下icem。
学过mesh的话，学icem应该也快。入门比较容易。
至于资料，网上应该有很多，我觉得自带的帮助文档挺有用。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

heibailong12
卑鄙是卑鄙者的通行证，高尚是高尚者的墓志铭。
10楼2016-03-03 09:50:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
