heibailong12

新虫 (小有名气)
引用回帖:
20楼: Originally posted by 莫口 at 2016-03-04 19:02:22
你这个模型管外貌似有很多肋，划结构网格本来就很费事，用meshing 划结构网格应该更麻烦吧。
再考虑加边界层，网格质量不会太高。
用非结构网格的话，网格数量几百万不止，而且收敛性很差。

我用的四面体法，分块划分可能会好点，但是会出现很多问题，所以就直接全部四面体了，我其实都分不清什么是结构网格，什么是非结构的，反正全六面体划分不行，

发自小木虫Android客户端
赞一下 回复此楼
21楼2016-03-04 19:48:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

莫口

金虫 (正式写手)
引用回帖:
21楼: Originally posted by heibailong12 at 2016-03-04 19:48:13
我用的四面体法，分块划分可能会好点，但是会出现很多问题，所以就直接全部四面体了，我其实都分不清什么是结构网格，什么是非结构的，反正全六面体划分不行，
...

这个模型还是相对比较麻烦的，没专门学过划网格，估计你划的网格应该是用不了。
要么好好学学，要么找你身边会划的帮你吧。
用非结构网格做项目还凑合，做论文还是得用结构网格，不知道你老板怎么要求的了。
赞一下 回复此楼
卑鄙是卑鄙者的通行证，高尚是高尚者的墓志铭。
22楼2016-03-04 20:04:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

heibailong12

新虫 (小有名气)
引用回帖:
22楼: Originally posted by 莫口 at 2016-03-04 20:04:45
这个模型还是相对比较麻烦的，没专门学过划网格，估计你划的网格应该是用不了。
要么好好学学，要么找你身边会划的帮你吧。
用非结构网格做项目还凑合，做论文还是得用结构网格，不知道你老板怎么要求的了。...

这就是我以后要研究的，现在就是在学呢，主要是只研究壳程，所以只把壳程流体流动的空间画出来了，感觉学也不知道从何学起，现在已经知道划分网格的方法啥的了，就是对于一个具体的模型，像我这个比较复杂的，一出错就不知道咋办了。
赞一下 回复此楼
23楼2016-03-04 20:11:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

莫口

金虫 (正式写手)
引用回帖:
23楼: Originally posted by heibailong12 at 2016-03-04 20:11:46
这就是我以后要研究的，现在就是在学呢，主要是只研究壳程，所以只把壳程流体流动的空间画出来了，感觉学也不知道从何学起，现在已经知道划分网格的方法啥的了，就是对于一个具体的模型，像我这个比较复杂的，一出 ...

不考虑与管程的换热？只做流场么……
既然这样，建议你还是好好学下划网格吧。做CFD，不会划网格，说不过去。
建议学下icem，磨刀不误砍柴功嘛，而且icem可以从workbench直接调用。
像你这样上来直接划这么个模型的网格，不太可能。跟你身边的学长多请教吧。
good luck
赞一下 回复此楼
卑鄙是卑鄙者的通行证，高尚是高尚者的墓志铭。
24楼2016-03-04 20:22:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

heibailong12

新虫 (小有名气)
引用回帖:
24楼: Originally posted by 莫口 at 2016-03-04 20:22:52
不考虑与管程的换热？只做流场么……
既然这样，建议你还是好好学下划网格吧。做CFD，不会划网格，说不过去。
建议学下icem，磨刀不误砍柴功嘛，而且icem可以从workbench直接调用。
像你这样上来直接划这么个模 ...

谢了

发自小木虫Android客户端
回复此楼
25楼2016-03-04 20:26:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

heibailong12

新虫 (小有名气)

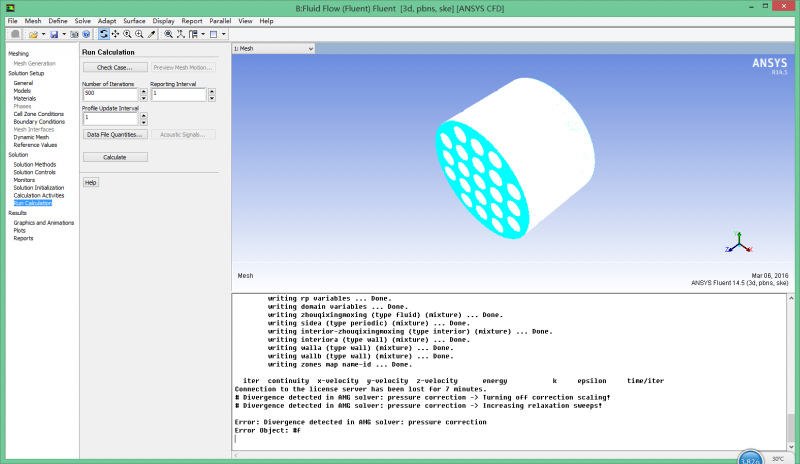

fluent计算的时候出现下图问题，一步迭代计算都没有，请问是怎么回事？
周期性模型网格划分
赞一下 回复此楼
26楼2016-03-06 21:50:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

红楼笑笑生

新虫 (小有名气)
引用回帖:
26楼: Originally posted by heibailong12 at 2016-03-06 21:50:51
fluent计算的时候出现下图问题，一步迭代计算都没有，请问是怎么回事？


貌似你这个网格不是很难啊比我的简单一点，我现在网格达到0.25以上质量但是不敢算，怕出错很纠结的，我用ICEM画的结构化网格。另外周期网格真的能降低计算量吗，我计算的时候是否只计算这一部分网格就可以了，不需要形成整体的网格呢？
赞一下 回复此楼
27楼2016-12-20 20:26:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

红楼笑笑生

新虫 (小有名气)
引用回帖:
26楼: Originally posted by heibailong12 at 2016-03-06 21:50:51
fluent计算的时候出现下图问题，一步迭代计算都没有，请问是怎么回事？


我的网格经历了，纯非机构网格，然后是混合网格interface的处理，再简化模型的混合网格，结构计算都存在严重的不收敛问题，最后决定尝试结构化的周期性网格
赞一下 回复此楼
28楼2016-12-20 20:33:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

星语心愿68

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by heibailong12 at 2016-02-29 15:05:22
有人现在对换热器划分网格么

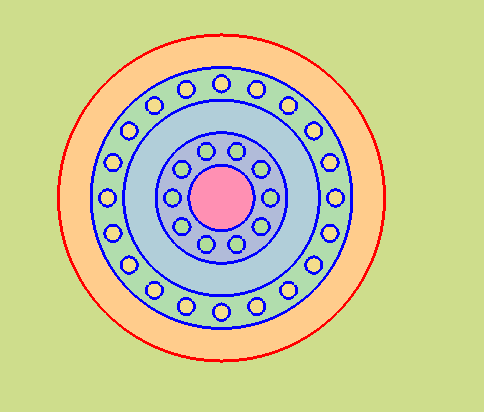

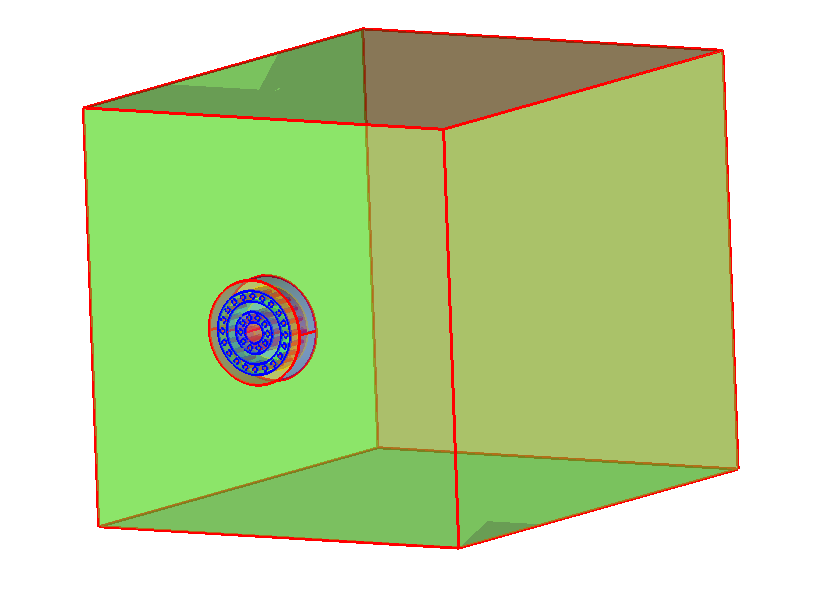

楼主   可以帮我提供点思路吗？感觉我的模型比你的还棘手啊   最好icem, meshing 也可以
周期性模型网格划分-1


周期性模型网格划分-2


周期性模型网格划分-3
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 1.tin
    • 2017-01-16 21:45:21, 307.88 K
29楼2017-01-16 21:46:27
